7.3 Anwendungen


MULTICAL 302 arbeitet mit vier verschiedenen Energieformeln (E1, E3, E8 und E9), die alle bei jeder Integration
parallel berechnet werden, unabhängig von der Konfiguration des Zählers. E8 und E9 werden nur als Grundlage für die
Berechnung der Durchschnittstemperaturen in Vorlauf- und Rücklauf verwendet, während E1 und E3 bei der
Wärmemessung bzw. der Kältemessung verwendet werden.
7.3.1
E1 und E3
Die folgenden Anwendungsbeispiele erläutern die Energietypen E1 und E3.
302-Txxxxxx2xx
302-Txxxxxx5xx
302-Txxxxxx3xx
302-Txxxxxx6xx
Kamstrup A/S · Technische Beschreibung · 5512-1335_F1_DE_12.2016

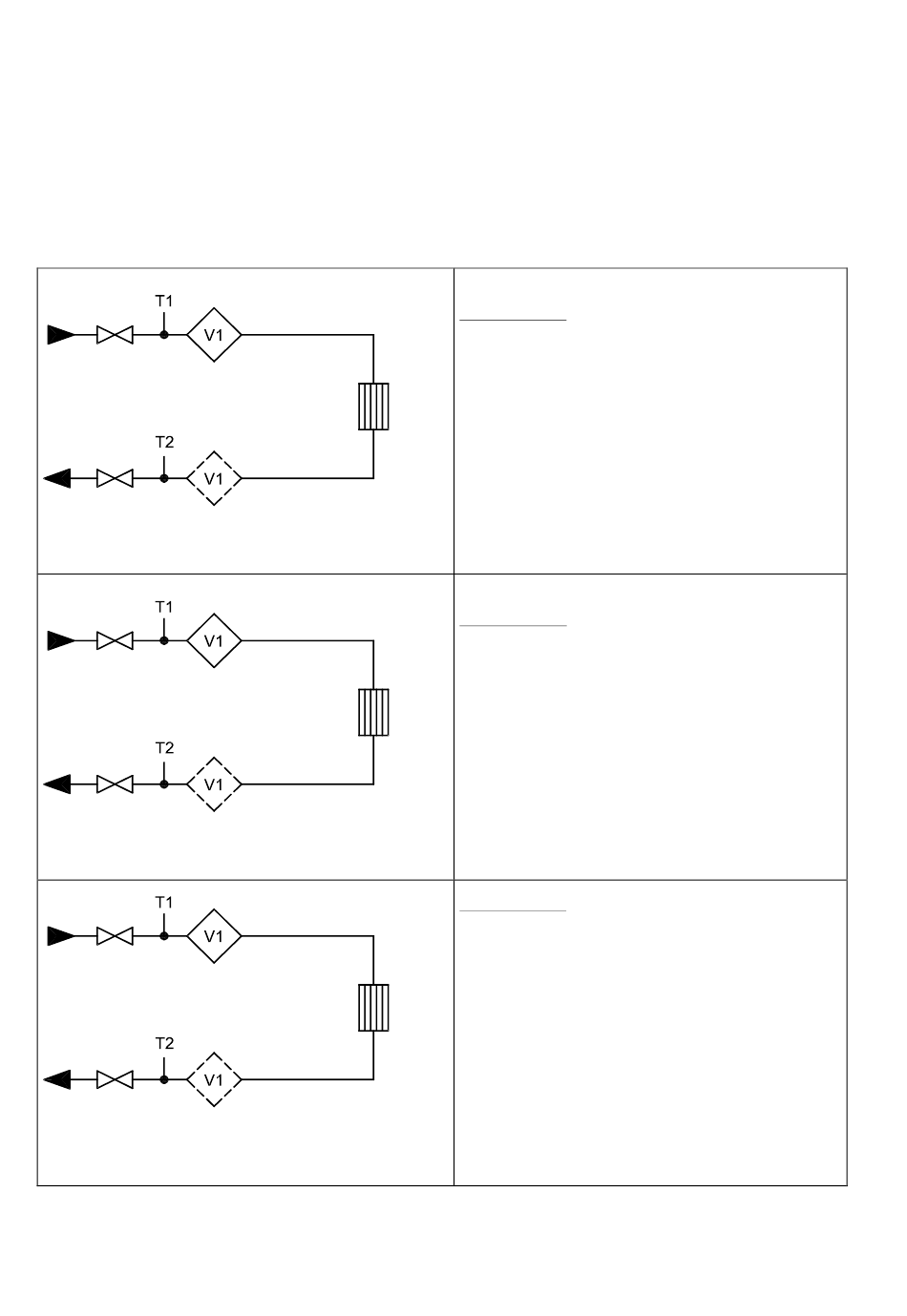

Anwendung A
Geschlossenes Wärmesystem
Durchflusssensor
Wärmeenergie:
E1 = V1(T1-T2)k
Je nach ausgewählter Option unter Konfig wird
der Durchflusssensor V1 entweder im Vor- oder
Rücklauf installiert.
Anwendung B
Geschlossenes Kältesystem
Durchflusssensor
Kälteenergie:
E3 = V1 (T2-T1)k
Je nach ausgewählter Option unter Konfig wird
der Durchflusssensor V1 entweder im Vor- oder
Rücklauf installiert.
Anwendung C
Geschlossenes Wärme-/Kältesystem
Durchflusssensor
Wärmeenergie:
E1 = V1(T1-T2)k
Kälteenergie:
E3 = V1 (T2-T1)k
Je nach ausgewählter Option unter Konfig wird
der Durchflusssensor V1 entweder im Vor- oder
Rücklauf installiert.
MULTICAL® 302
mit 1
T1:Vorlauf oder T2:Rücklauf
mit 1
T2:Vorlauf oder T1:Rücklauf
mit 1
T1:Vorlauf oder T2:Rücklauf
T2:Vorlauf oder T1:Rücklauf
