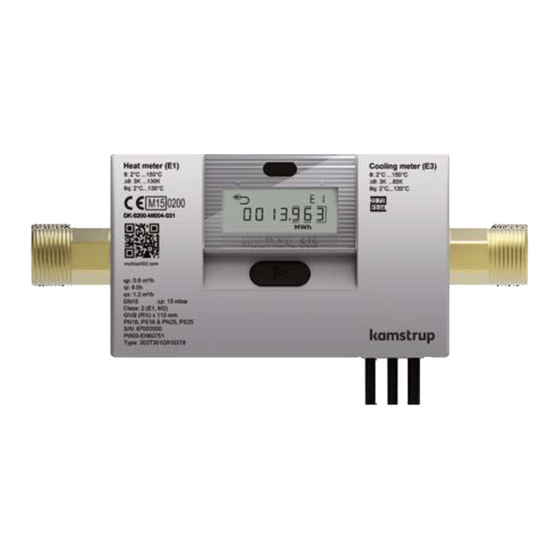

Inhaltszusammenfassung für Kamstrup MULTICAL 302
- Seite 1 Installations- und Bedienungsanleitung MULTICAL® 302 Kamstrup A/S · Industrivej 28, Stilling · DK-8660 Skanderborg · T: 89 93 10 00 · info@kamstrup.dk · kamstrup.com...
- Seite 2 (Inneninstallation) vorgenommen werden. Die Umgebungstemperatur muss zwischen 5…55 °C sein. Der Durchflusssensor darf jedoch in kondensierenden Umgebungen installiert werden. Wartung und Reparatur Der Durchflusssensor und die Temperaturfühler dürfen nicht vom Rechenwerk getrennt werden. Reparaturen erfordern eine Nacheichung in einem akkreditierten Labor. Kamstrup A/S • 55121352_C1_DE_11.2017...
-
Seite 3: Inhaltsverzeichnis
Durchflusssensors gilt nicht für mitgeliefertes Zubehör. - Druckstufe Fühlersatz Typ ø5,2: PN16 und PN25 Übersteigt die Mediumstemperaturen 90 °C, wird die Wandmontage des Rechenwerks empfohlen. Bei einer Mediumstemperatur, die unter der Umgebungstemperatur liegt, muss MULTICAL® 302 wandmontiert werden. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 4: Temperaturfühler
Ohne Rücksicht darauf, wo der direkte Fühler Ø 9 -0,1 installiert wird, ist es besonders wichtig, dass die Montage die Toleranzen einhält, die in der Abbildung rechts angegeben sind. Im umgekehrten Fall besteht das Risiko, dass der O-Ring nicht richtig dicht hält. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 5: Montage Des Durchflusssensors
Gerade Einlaufstrecke: MULTICAL® 302 erfordert weder eine gerade Einlauf- noch Auslaufstrecke, um die Messgeräterichtlinie (MID) 2014/32/EU, OIML R75:2002, EN 1434:2007 und EN 1434:2015 einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem Durchflusssensor ist eine gerade Einlaufstrecke notwendig. Es wird empfohlen, die Richtlinien von CEN CR 13582 einzuhalten. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 6: Durchflussrichtung
Bevor der Zähler in der Anwendung installiert wird, muss sichergestellt werden, dass die Durchflussrichtung korrekt ist. Durchflussrichtung aus der Abbildung heraus – die Richtung ist am Durchflusssensor angegeben. Durchflussrichtung in die Abbildung hinein – die Richtung ist am Durchflusssensor angegeben. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 7: Platzierung Des Durchflusssensors
3.4 Montage des MULTICAL® 302-Durchflusssensors 90° 90° 90° 90° Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden. 90° 90° Der Durchflusssensor kann mit einem Winkel von 0° montiert werden und darf 90° nach unten gedreht werden. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 8: Platzierung Der Installation
4.2 Wandmontage Der Wandbeschlag (3026-655.A) ermöglicht die Montage von MULTICAL® 302 direkt an einer ebenen Wand. Verwenden Sie den Beschlag zur Markierung der beiden 6 mm Bohrlöcher. Montieren Sie dann den Wandbeschlag mit Schrauben und Dübeln. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 9: Batterieversorgung
Jedoch gibt der Informationscode 128 an, dass die Batteriespannung niedrig ist. Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden, z.B. bei Kamstrup A/S. Für weitere Informationen, siehe das Dokument über Handhabung und Entsorgung von Lithiumbatterien (5510-408). -
Seite 10: Informationscode
Die Informationscodes 4 und 8 erscheinen, wenn die Temperatur niedriger als 0,00 °C oder über 155,00 °C ist und auch bei kurzgeschlossenen und gebrochenen Fühleranschlüssen. Achtung: Wenn der Informationscode 4 oder 8 vorhanden ist, werden die Energieberechnung und Volumensummierung des Zählers abgebrochen. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 11: Kommunikation
Der Zähler hat eine interne Antenne. Mode C1 Protokoll gemäß EN 13757-4:2013. Sendeintervall 16 Sekunden. Individuelle 128-Bit AES- Verschlüsselung. Mode T1 OMS Protokoll gemäß EN13757-4:2013 und der OMS-Spezifikation, Volumen 2, Ausgabe 3.0.1. Sendeintervall 900 Sekunden. Individuelle 128-Bit AES-Verschlüsselung. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 12: Setup
Wenn der Transportmodus aufgehoben ist, gibt es nur Zugang zur SETUP-Schleife, wenn die SETUP-Plombe gebrochen und die Klemmstellen hinter der Plombe kurzgeschlossen werden. Achtung: Der Zugang zur SETUP-Schleife kann bei der Bestellung des Zählers blockiert werden. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 13: Änderung Am Installationsort
„Outlet“. Drücken Sie die Taste ein Mal, und „Inlet“ erscheint in der Anzeige. Wenn die Einstellung gespeichert werden soll, halten Sie die Taste 2 Sekunden lang gedrückt, bis „OK“ in der Anzeige erscheint. Kamstrup A/S • 55121352_C1_DE_11.2017... -
Seite 14: Änderung Der Energieeinheit
Vergleich zum Beispiel 3. Dafür wird eine höhere Auflösung erzielt. Beispiel 5 MWh mit 3 Dezimalen (B=4) Hier wird grundsätzlich die gleiche Auflösung wie im Beispiel 3 erzielt, aber die Energie wird jetzt in MWh erfasst. Kamstrup A/S • 55121352_C1_DE_11.2017... - Seite 15 Anzahl Betriebsstunden Die ersten acht Ziffern der Kundennummer Aktuelle Vorlauftemperatur Aktueller Informationscode (kon- taktieren Sie Ihr Versorgungs- unternehmen, wenn der Wert nicht „0“ ist) Aktuelle Rücklauftemperatur Aktuelle Wärmeleistung Aktuelle Temperaturdifferenz Aktueller Wasserdurchfluss (Abkühlung) DDD=210 Siehe auch die interaktiven Bedienungsanleitungen auf products.kamstrup.com...
- Seite 16 Bedienungsanleitung MULTICAL® 302 Kamstrup A/S · Industrivej 28, Stilling · DK-8660 Skanderborg · T: 89 93 10 00 · info@kamstrup.dk · kamstrup.com...
