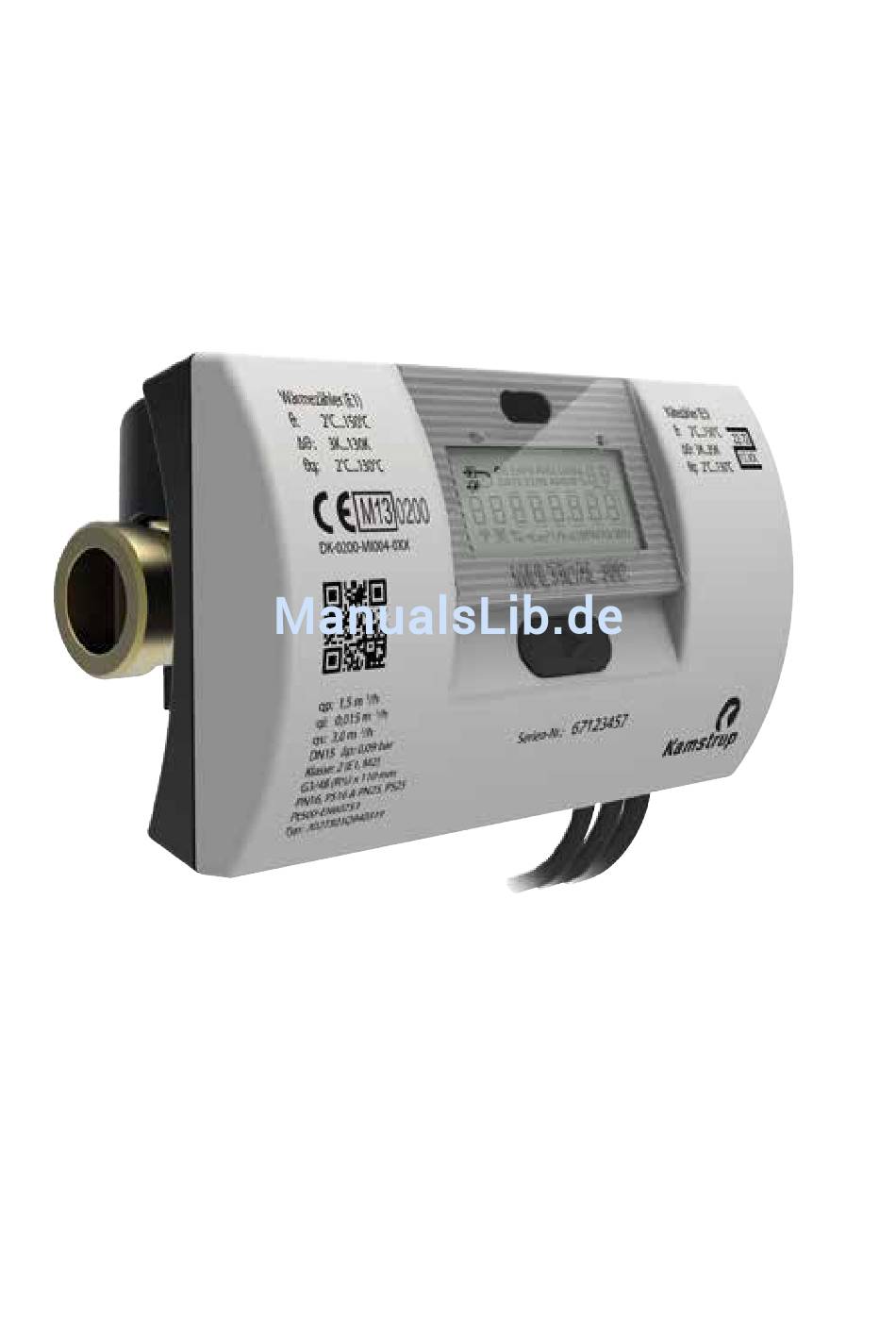

- Seite 1 MULTICAL® 302 Installations- und Bedienungsanleitung...
-
Seite 2: Elektromechanische Umgebung
MID-Bezeichnungen Zulässige Betriebsbedingungen / Messbereiche q: 2 °C…150 °C DΘ: 3K…130K Rechenwerk q: 2 °C…150 °C DΘ: 3K…130K Temperaturfühlersatz q: 2 °C…130 °C Durchflusssensor Ist ebenfalls als Kältezähler lieferbar mit dem Temperaturbereich 2 °C...150 °C (alternativ 2 °C...50 °C) oder als kombinierter Wärme-/Kältezähler mit dem Temperaturbereich 2 °C...150 °C, jedoch nur mit MID-Zulassung als Wärmezähler. -
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines Temperaturfühler 2.1 Montage der Temperaturfühler 2.2 Überwurfmutter für direkten Fühler Informationscodes ”INFO” Montage des Durchflusssensors 4.1 Montage von MULTICAL® 302 4.2 Durchflussrichtung 4.3 Positionierung der Installation 4.4 Feuchte und Kondensation Montage des Rechenwerks 5.1 Kompaktmontage 5.2 Wandmontage Batterieversorgung Funktionskontrolle Kommunikation 8.1 Drahtgebundene M-Bus-Kommunikation... -
Seite 4: Allgemeines
1 Allgemeines Lesen Sie bitte vor der Montage des Energiezählers diese Anleitung durch. Bei einem Montagefehler entfallen die Garantie- und Gewährleistungsansprüche von Kamstrup A/S. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe: PN16/PN25, siehe Kennzeichnung. Die Kennzeichnung des Durchflusssen- sors gilt nicht für mitgeliefertes Zubehör. -
Seite 5: Überwurfmutter Für Direkten Fühler
Beispiel: Wenn die Anzeige anzeigt, dass der Durchflusssensor im Vorlauf installiert werden soll, muss der Fühler mit dem grünen Kunststoff- ring im Rücklauf installiert werden. Überwurfmutter für direkten Fühler Die mitgelieferte Kunststoffüberwurfmutter wird zum Ende der Tauchhülse geschoben, bis es Klick macht, wenn die Überwurfmutter die erste Rändelung erreicht hat. -
Seite 6: Informationscodes "Info
3 Informationscodes ”INFO” MULTICAL® 302 überwacht ständig eine Reihe wichtiger Funktionen. Bei schweren Fehlern im Messsys- tem oder in der Installation wird ein blinkendes ”INFO” angezeigt. Ein Infocode kann durch Betätigen der oberen Drucktaste abgelesen werden, bis ”INFO” in der Anzeige erscheint. Der Infocode wird nur angezeigt, solange der Fehler vorhanden ist, es sei denn, der Zähler ist auf ”statische Infocodes”... -
Seite 7: Montage Des Durchflusssensors
4 Montage des Durchflusssensors Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und Schutzpfropfen/ Kunststoffmem- branen entfernt werden. Die korrekte Platzierung des Durchflusssensors (Vor- oder Rücklauf ) geht aus der Anzeige des MULTICAL® 302 hervor. Die Durchflussrichtung ist durch den Pfeil auf der Seite des Durchflusssensors angegeben. - Seite 8 A Empfohlene Platzierung des Durchflusssensors Empfohlene Platzierung des Durchflusssensors Unannehmbare Platzierung wegen Gefahr der Luftansammlungen D Annehmbare Platzierung in geschlossenen Anlagen Ein Durchflusssensor soll nicht unmittelbar nach einem Ventil platziert werden, abgesehen von Absperrhähnen, die ganz offen sein müssen, wenn sie nicht zum Absperren verwendet werden Ein Durchflusssensor darf nie auf der Saugseite der Pumpe installiert werden G Ein Durchflusszähler soll nicht nach einem U-Bogen in zwei Ebenen platziert werden.
-
Seite 9: Montage Von Multical® 302
Montage von MULTICAL® 302 MULTICAL® 302 darf waagerecht, senkrecht oder schräg montiert werden. 90° 90° 90° 90° 90° 90° 90° 90° MULTICAL® 302 darf höchstens 45° nach oben und höchstens 90° nach unten im Verhältnis zur Rohr- achse gedreht werden. Wichtig Wenn das Kunststoffgehäuse nach oben zeigt, ist der Zähler am empfindlichsten gegen Luftblasen... -
Seite 10: Durchflussrichtung
Durchflussrichtung Bevor der Zähler in der Anwendung installiert wird, muss sichergestellt werden, dass die Durchfluss- richtung korrekt ist. Durchflussrichtung aus der Abbildung heraus – Durchflussrichtung in die Abbildung hinein – die die Richtung ist am Durchflusssensor angegeben. Richtung ist am Durchflusssensor angegeben. Positionierung der Installation In der oberen linken Ecke des Zählerdisplays gibt ein Icon an, ob der Zähler in Vorlauf oder Rücklauf installiert ist. - Seite 11 Bei Kondensation (z.B. bei Kälteanwendungen), wird die Wandmontage des Rechenwerks empfohlen, siehe Abschnitt 5.2, Seite 12. Bei kompakter Montage kann der Kabelbinder vom Durchflusskabel abgenommen werden, indem der Kabelbinder erst ausgelöst A und danach durch eines der beiden Montageaugen auf der Seite des Durchflusssensors durchgeführt wird B .
-
Seite 12: Wandmontage
INFO-Code 128 an, dass die Batteriespannung zu niedrig ist. Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte Batterien müssen ord- nungsgemäß entsorgt werden, z.B. bei Kamstrup A/S. 7 Funktionskontrolle Nach der Installation des gesamten Energiezählers ist eine Funktionskontrolle durchzuführen. Öffnen Sie Thermostaten und Zapfhähne der Anlage, um eine Wasserdurchströmung herzustellen. -
Seite 13: Kommunikation
8 Kommunikation MULTICAL® 302 ist mit oder ohne Fernkommunikation lieferbar. Wenn er mit Fernkommunikation geliefert wurde, kann dies entweder drahtgebundener M-Bus oder drahtloser M-Bus (Funkkommuni- kation) sein. Drahtgebundene M-Bus-Kommunikation Wenn der Zähler drahtgebundenen M-Bus eingebaut hat, wird das M-Bus-Protokoll nach EN 13757- 3:2013 verwendet. -
Seite 14: Setup-Modus
9 Setup-Modus Einrichtung Der Zähler ist bei Lieferung im Transportmode und kann über Setup programmiert werden. Zum Aktivieren der Setup- Schleife drücken und halten Sie bitte ( ca. 9 Sekunden) die Fronttaste bis im Display "SETUP" angezeigt wird. Zum Verlassen der Setup-Schleife drücken und halten Sie bitte die Fronttaste ca. -
Seite 15: Änderung Am Installationsort
Änderung am Installationsort Am Installationsort des Zählers ist es möglich, die Einrichtung des Zählers von Vorlaufzähler zu Rück- laufzähler (und umgekehrt) zu ändern: Wählen Sie die Anzeige 3-06. Vorlauf (Inlet) Wenn der Zähler auf Vorlaufzähler eingestellt ist, erscheint der Text ”Inlet” in der Anzeige. Um diese Einstellung zu ändern, muss die Taste 2 Sekunden lang gedrückt gehalten werden. -
Seite 16: Änderung Der Energieeinheit
Änderung der Energieeinheit Zum Ändern der Energieeinheit wählen Sie die Indexnummer 3-07 (Seite 14) und folgen der Vorge- hensweise wie auf Seite 15 beschrieben. Beachten Sie beim Ändern der Einstellung der Energieeinheit, dass die Änderung wichtige Ziffern in der Anzeige beeinflussen kann. Wenn Sie z.B. GJ mit 2 Dezimalen in GJ mit 3 Dezimalen ändern, entfällt die erste Ziffer. - Seite 17 17 / 20 55121352_A1_DE_09.2013...
- Seite 18 18 / 20 55121352_A1_DE_09.2013...
- Seite 19 Anzahl Betriebsstunden Die acht bedeutendsten Ziffern der Kundennummer Aktuelle Vorlauftemperatur Aktueller Informationscode (kontak- tieren Sie Ihr Versorgungsunterneh- men, wenn der Wert nicht ”0” ist) Aktuelle Rücklauftemperatur Aktuelle Wärmeleistung Aktuelle Temperaturdif- Aktueller Durchfluss ferenz DDD=210 Siehe auch interaktive Bedienungsanleitungen auf www.kamstrup.de 55121352_A1_DE_09.2013...
-
Seite 20: Energiemessung
MULTICAL® 302 Bedienungsanleitung Energiemessung MULTICAL® 302 funktioniert wie nachfolgend beschrieben: Der Durchflusssensor registriert wie viele m (Kubikmeter) Heizwasser durch die Heizungsan- lage fliessen. Die Temperaturfühler, die im Vor- bzw. Rücklauf montiert sind, registrieren die Auskühlung in der Anlage, d.h. die Differenz zwischen der Vor- und Rücklauftemperatur. Der MULTICAL®...
