Mechanischer Aufbau - Kamstrup MULTICAL 302 Technische Beschreibung

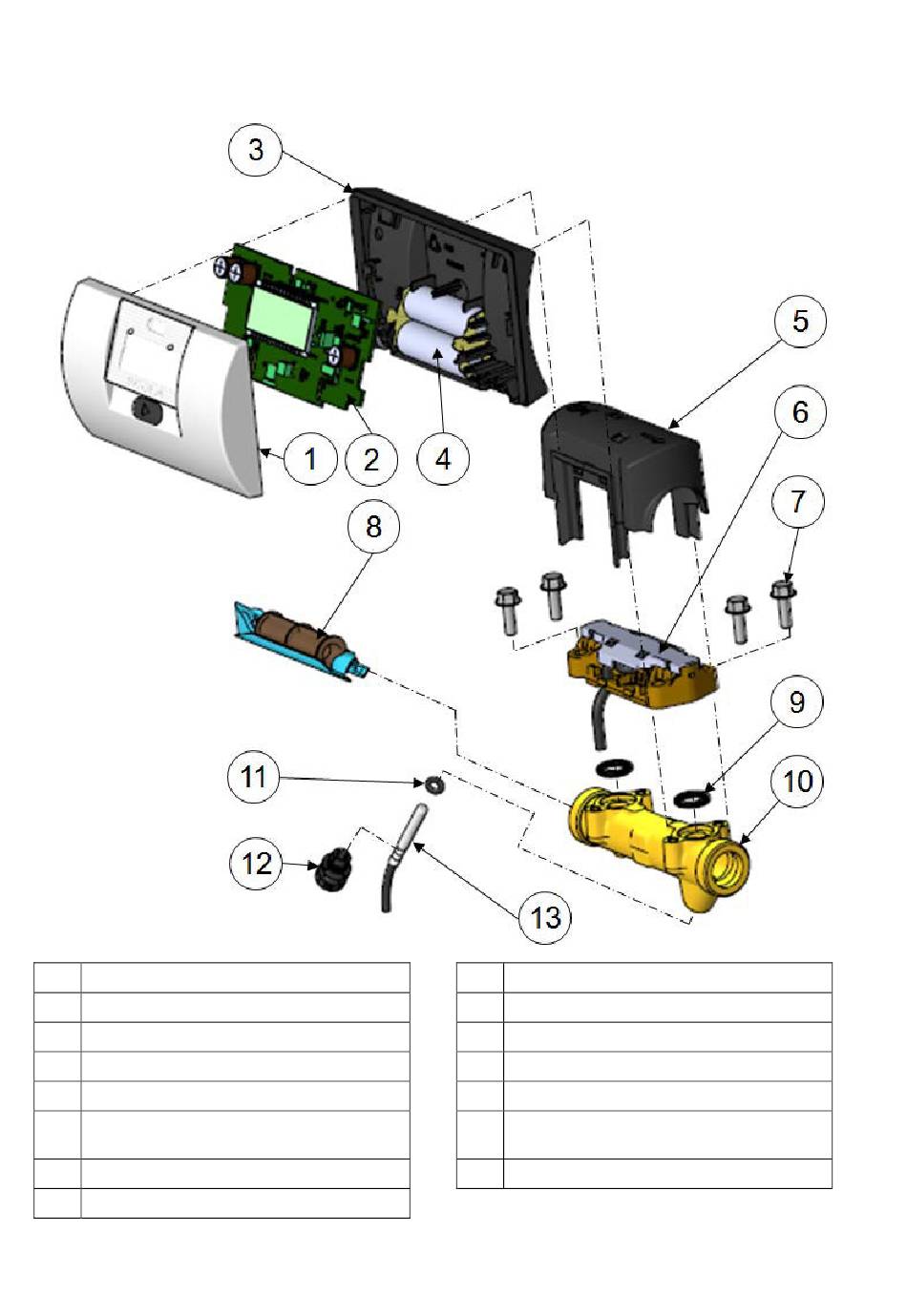

1.1 Mechanischer Aufbau

Nr. Beschreibung
1 Frontdeckel
2 Zählerelektronik
3 Rechenwerksboden
4 A-Zelle-Batterie
5 Plombendeckel für Durchflusssensor
6 Wandlerverbindung mit Kabel
7 Schrauben für Oberbalken
Kamstrup A/S · Technische Beschreibung · 5512-1335_F1_DE_12.2016
Nr. Beschreibung
8 Messrohrverbindung
9 O-Ring
10 Heißgepresstes Messinggehäuse
11 O-Ring für Temperaturfühler
Kunststoffüberwurfmutter für
12
Temperaturfühler
13 Temperaturfühler ø5,2 mm
MULTICAL® 302
