MULTICAL® 62 • Wasserzähler

2 Installation

Um die Kavitation vorzubeugen, muss der Gegendruck im Durchlusssensor mindestens 1,5 Bar bei
Q und mindestens 2,5 Bar bei Q sein. (Die jeweiligen Durchlüsse Q bzw. Q entnehmen Sie bitte
3 4 3 4
dem Typenschild am Durchlüsssensor).
Der Zähler darf keinem niedrigeren Druck als dem Umgebungsdruck (kein Unterdruck) ausgesetzt
werden, da es zu Schädigung der Sensoren kommen kan.
Die Druckstufe ist PN16 für Gewindezähler und PN25 für Flanschzähler, siehe Typenschild.
Die Druckstufe des Durchlusssensors gilt nicht evt. mitgeliefertem Zubehör.
Keine gerade Ein- oder Auslaufstrecke ist erforderlich um MID einzuhalten. Nur bei kräftigen
Durchlussstörungen vor dem Zähler ist eine gerade Einlaufstrecke notwendig.

2.1 Montage des Durchlusssensors

Vor dem Einbau des Durchlusssensors sollte die Anlage durchgespült werden, während ein
Paßstück den Zähler ersetzt.
Entfernen Sie hiernach die Siegeloblaten / Schutzpfropfen vom Ein- und Auslauf des Zählers und
montieren Sie den Zähler.
Bei Einbau immer neue Dichtungen verwenden.
Die Durchlussrichtung ist durch den Pfeil auf der Seite angegeben.
Zähler mit Gewinde werden mittels Verschraubungen montiert. Bei der Montage soll es gesichert
werden, dass die Gewindelänge der Verschraubungen den Anzug der Dichtungsläche nicht hindert,
sowie dass PN10 Verschraubungen verwendet werden (PN16 Verschraubungen/Dichtungen können
verwendet werden).

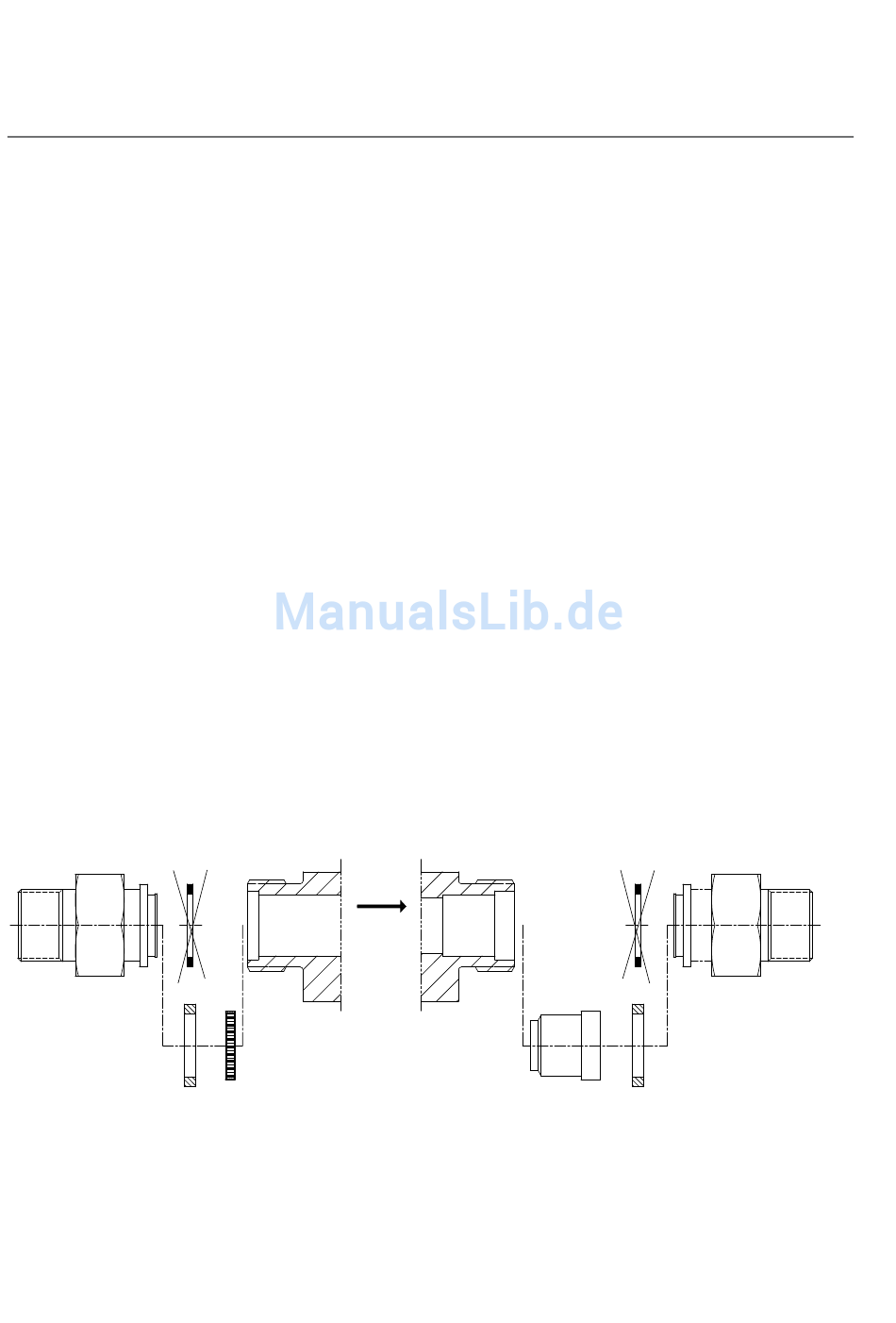

Bei der Anwendung eines Siebs oder Rückschlagventils müssen die mitgelieferten dickeren
PE-Dichtungen verwendet werden, damit das Sieb oder Rückschlagventil nicht beschädigt wird.
Sieb, Rückschlagventil und PE-Dichtungen dürfen nur in Kaltwasserzählern verwendet werden.
FLOW
PE-Dichtung Sieb Rückschlagventil PE-Dichtung
