FUNCIONAMIENTO
E

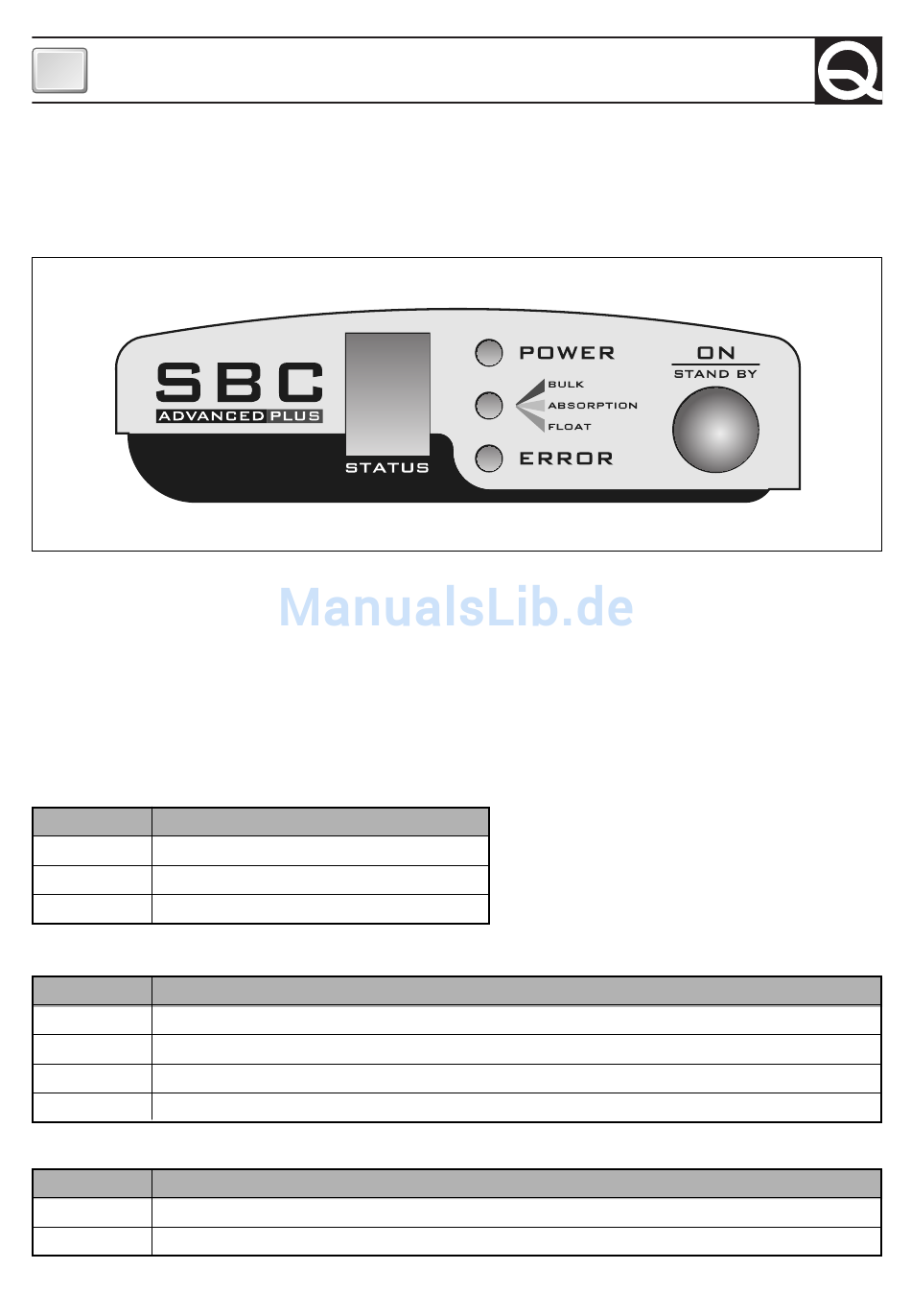

TABLERO DE CONTROL
El panel de control está compuesto por tres LED, una cifra a 7 segmentos y un pulsador:
LED POWER, LED FASE DE CARGA (BULK, ABSORPTION, FLOAT), LED ERROR, cifra STATUS
e pulsador ON/STAND-BY (ver fig. 4).
FIG.4
Pulsador ON/STAND-BY:
Mediante éste pulsador es posible poner en stand-by el cargador de baterías. Para activar la
modalidad de stand-by pulsar rapidamente el pulsador (pulsar y dejar el pulsador por un tiem-
po menor de un secondo). Para salir de la modalidad de stand-by pulsar rapidamente el pulsa-
dor o desconectar y conectar el cargador de baterías a la red AC.
Las indicaciones suministradas por los LED se indican a continuación:
LED POWER
Color LED
Descripción
Apagado
No hay atensión de red
Verde
Tensión de red presente
Intermitente
Cargador de baterìas en stand-by
LED FASE DE CARGA
Color LED
Descripción
Apagado
Repartición de potencia suspendida
Rojo
Fase BULK - carga con corriente constante
Naranja
Fase ABSORPTION - carga con tensión constante
Verde
Fase FLOAT - carga de mantenimiento
LED ERROR
Color LED
Descripción
Apagado
Ningún problema con reset manual.
Rojo
Problema con reset manual (ver codigos error).
58
(BULK, ABSORPTION, FLOAT)
