EQUIPO NECESARIO PARA LA INSTALACIÓN
En base al modelo que se utilize, las baterías y los cables (en los terminales de salida) que se
indican en la siguiente tabla:
MODELO
Tensión baterías
Capacidad baterías
Sección mínima cable de salida
Los cables conectados a los terminales de salida deben tener una longitud máxima de 4
metros.
ATENCIÓN: el cargador de baterías debe utilizarse solamente con baterías recargables
plomo/electrólito liquido o plomo/gel (con o sin precinto).
AMBIENTE DE INSTALACIÒN
Instalar el cargador de baterías en un lugar seco, ventilado y lo más cerca posible a las baterías. El
cargador de baterías, a pesar de su elevada eficiencia, desarrolla durante su funcionamiento una
cierta cantidad de calor; por lo tanto resulta indispensable que el ambiente de instalación conste
de una ventilación suficiente para permitir el funcionamiento del aparato a plena potencia.
El cargador de baterías puede instalarse en posición horizontal o vertical con la salida de los ca-
bles hacia abajo. Se aconseja la instalación vertical porque la convención natural del calor ayuda
a la refrigeración del equipo.
El perímetro del cargador de baterías (excluyendo la base de apoyo) debe hallarse a una distan-
cia mínima de 5 cm. de paredes u objetos.
PIEZA B
CARACTERÍSTICAS Y INSTALACIÓN
SBC 300 ADV PLUS FR SBC 500 ADV PLUS FR
140 ÷ 300 Ah
10 mm 2
SBC 700 ADV PLUS FR SBC 650 ADV PLUS FR
12 V
180 ÷ 400 Ah 270 ÷ 600 Ah
16 mm 2
PIEZA A
24 V
140 ÷ 300 Ah
25 mm 2 10 mm

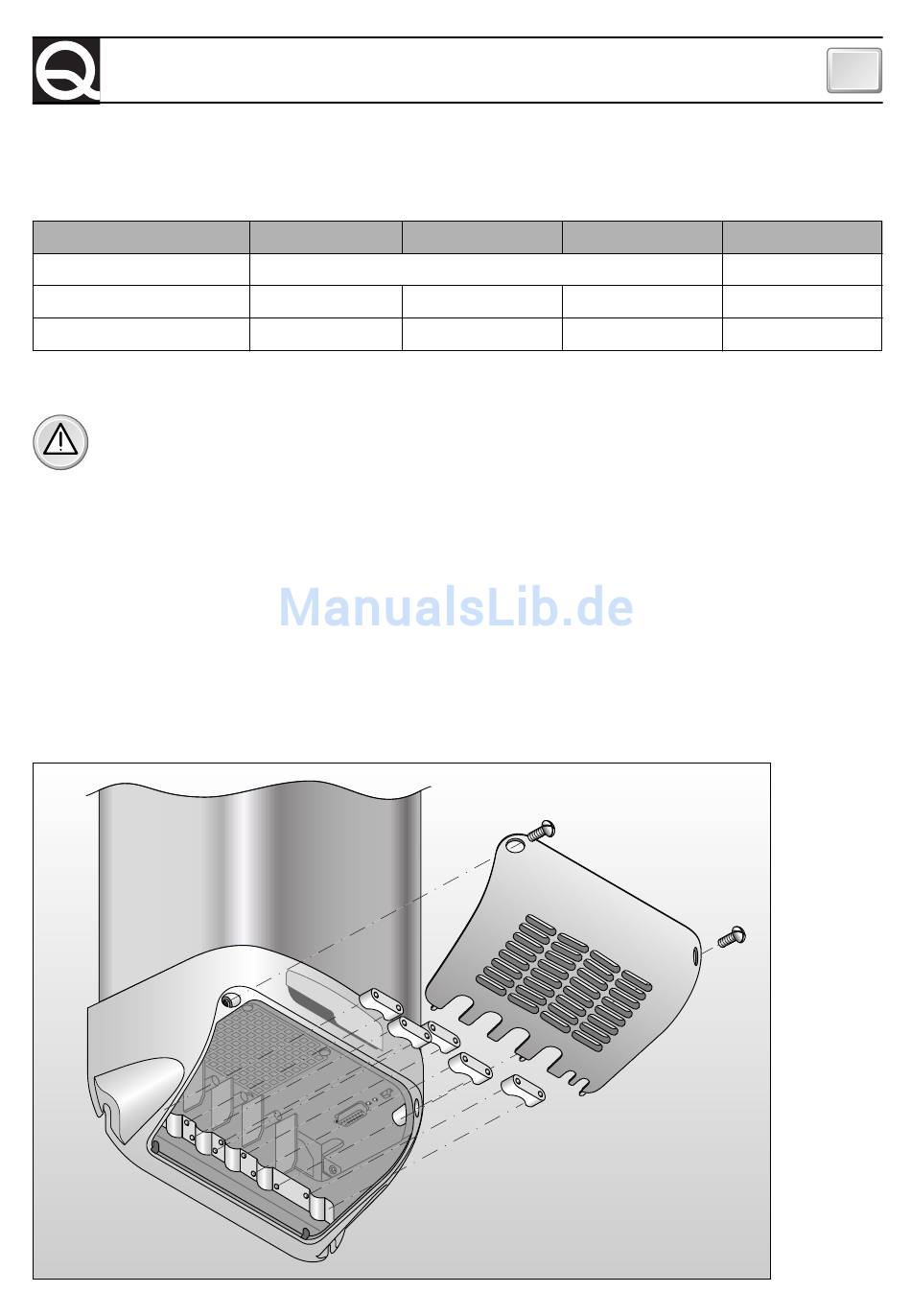

FIG.1
E
2
