El polo positivo de la batería o del grupo baterías debe estar conectado a uno de los termina-
les positivos del cargador de baterías; el polo negativo de la batería o del grupo baterías al ter-
minal negativo del cargador de baterías. Para efectuar las conexiones utilizar los terminales de
cables suministrados con el equipo.
Si se posee únicamente un grupo de baterías o dos, conectar siempre la salida siglada como
"MASTER". Esta es la salida principal del cargador de baterías. Si la salida MASTER no está co-
nectada, el cargador de baterías puede suministrar a la salida una tensión más baja de la no-
minal y, consecuentemente, una potencia menor. Se aconseja conectar a la salida MASTER el
grupo de baterías más utilizado (típicamente el grupo servicios).
Los terminales positivos libres de salida no utilizados deben permanecer libres (no efectuar
puentes entre los terminales).
ATENCIÓN: la utilización de cables de sección no adecuada y la errónea conexión de
los terminales o de las uniones eléctricas pueden provocar un calentamiento peligroso
de las terminales de conexión y de los cables.
FIG.3 a
SEÑALES DE CONTROL

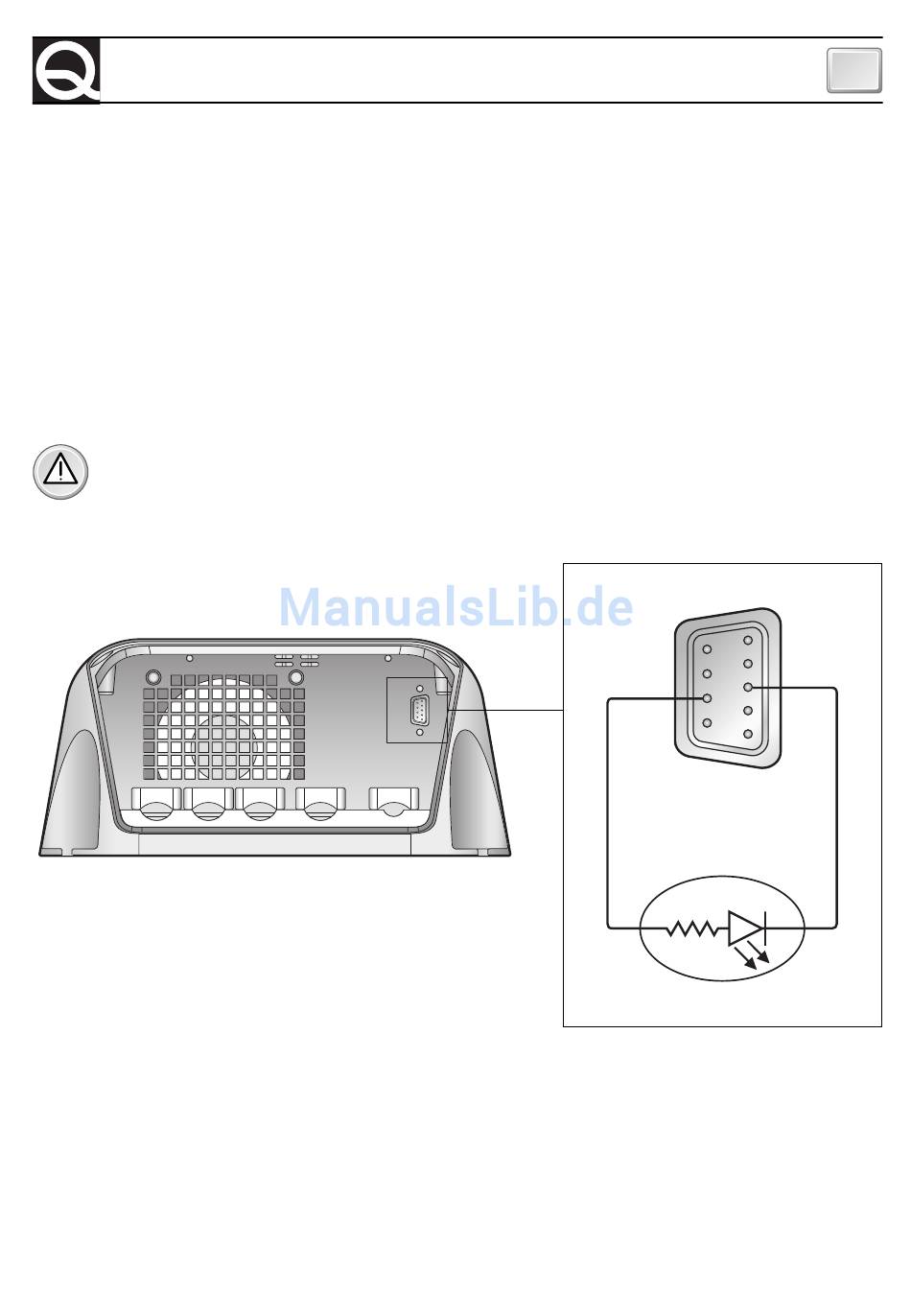

El cargador de baterías está equipado con un conector de a 9 polos hembra (conector DB9, ver
Fig.4) en el cual se indican las señales analógicas que pueden utilizarse para la monitorización y
el control del equipo.
C C
A A
N N
1 1
INSTALACIÓN
FIG.3 b
1
6
2
7
3
8
4
9
5
8
ESTADO SIMPLIFICADO
E
3
