INSTALLAZIONE
I
ALIMENTAZIONE DELL'APPARECCHIO
L'apparecchio è già dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete
AC vedere Fig. 2. Prima di alimentare il caricabatterie accertarsi che la tensione di alimentazio-
ne, riportata sull'etichetta dei dati di targa, corrisponda a quella fornita dalla rete AC.
Nell'impianto elettrico deve essere installato un interruttore bipolare dedicato per poter accen-
dere e spegnere l'apparecchio. L'isolamento tra i contatti delle connessioni sulla rete AC
deve essere come minimo di 3 mm. Le connessioni alla rete AC devono essere realizzate in
accordo alle norme locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del caricabatte-
rie, accertarsi che l'apparecchio sia scollegato dalla rete AC e dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da
un centro assistenza Quick™. Per evitare incidenti l'apparecchio deve essere aperto so-
lo da personale autorizzato.

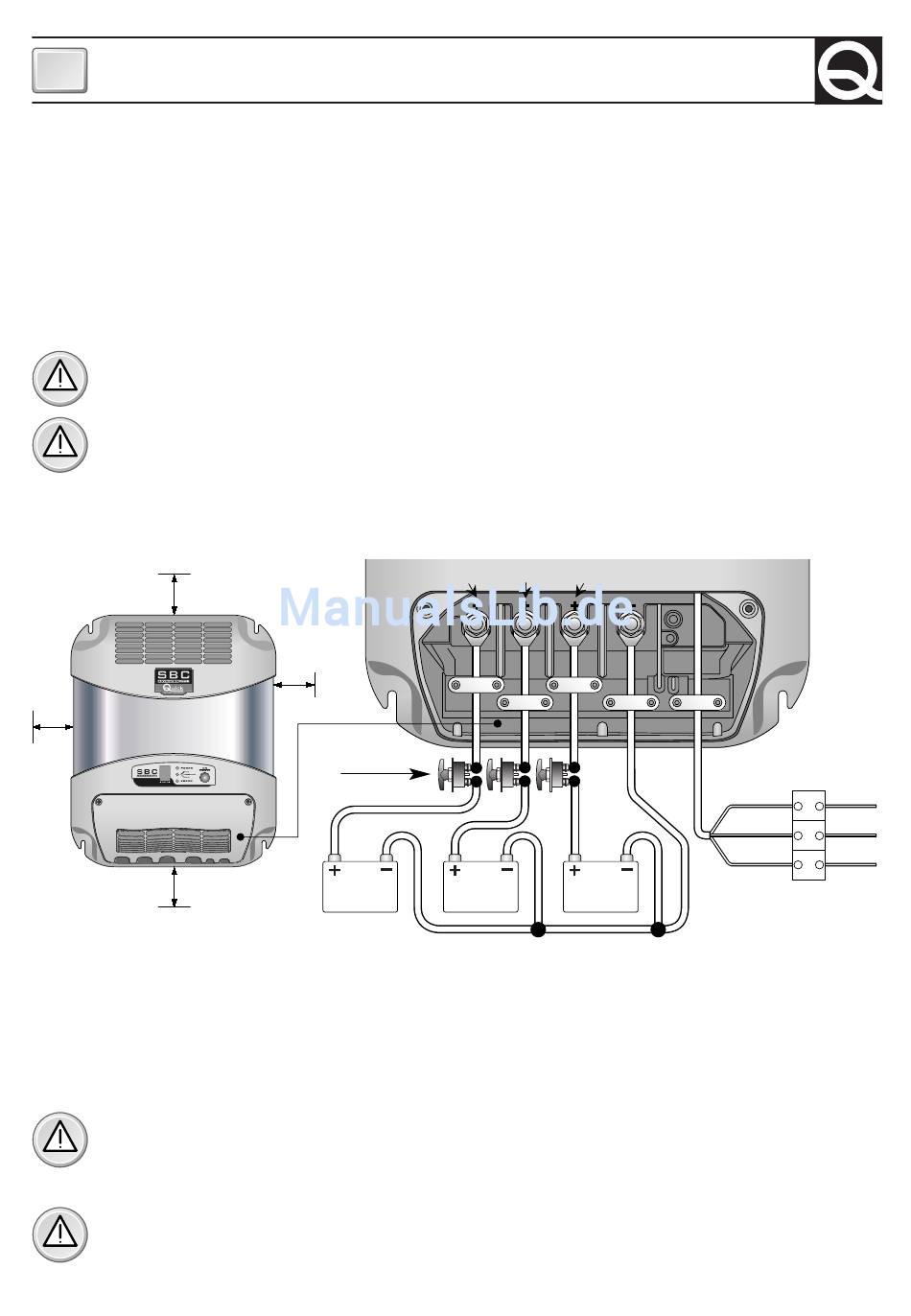

FIG.2
5 cm
5 cm
5 cm
BATTERIE
Per accedere ai terminali di uscita è necessario rimuovere il coperchio inclinato svitando le
due viti che lo serrano in alto (Fig.1 part. A). Prima di effettuare i collegamenti dei cavi
provenienti dalla batteria, allentare o smontare i relativi serracavi svitando le viti che li fissano
alla base (Fig.1 part. B).
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi. Evitare
scintille o fiamme. Provvedere ad un'adeguata ventilazione dell'ambiente batterie
durante la carica.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare attentamente la
polarità dei cavi provenienti dalla batteria. Infatti un'inversione di polarità potrebbe
danneggiare seriamente il caricabatterie anche se protetto tramite fusibili.
6
SLAVE B
5 cm
Staccabatterie
batteria
n° 3
MASTER
SLAVE A
batteria batteria
n° 2 n° 1
Blu
Neutro
Giallo
Terra
verde
Fase
Marrone
