FUNZIONAMENTO
I
Di seguito si riporta la posizione e la descrizione dei segnali presenti sul connettore:
CONNETTORE A VASCHETTA DB9
PIN Descrizione
1 Terminatore CAN BUS (124 ohm)
2 Interfaccia CAN BUS - Segnale CANL
3 Negativo caricabatteria
4 Riservato
5 Terra
6 Riservato
7 Interfaccia CAN BUS - Segnale CANH
8 Stato semplificato del caricabatteria (+V uscita, 20mA max)
9 +5Vdc (10mA max)
STATO SEMPLIFICATO CARICABATTERIE
Collegamento PIN 8
ALTA IMPEDENZA
+V USCITA
Un esempio di collegamento dei segnali di controllo è riportato in figura 3b.
COLLEGAMENTO RETE CAN BUS
Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) un cavo non scher-
mato con una coppia intrecciata (sezione 0.25/ 0.35 mm
ohm). La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri. Attiva-
re la terminazione sul primo e sull'ultimo dispositivo collegato alla rete. Se esiste solo un dispo-
sitivo la terminazione non deve essere attivata.

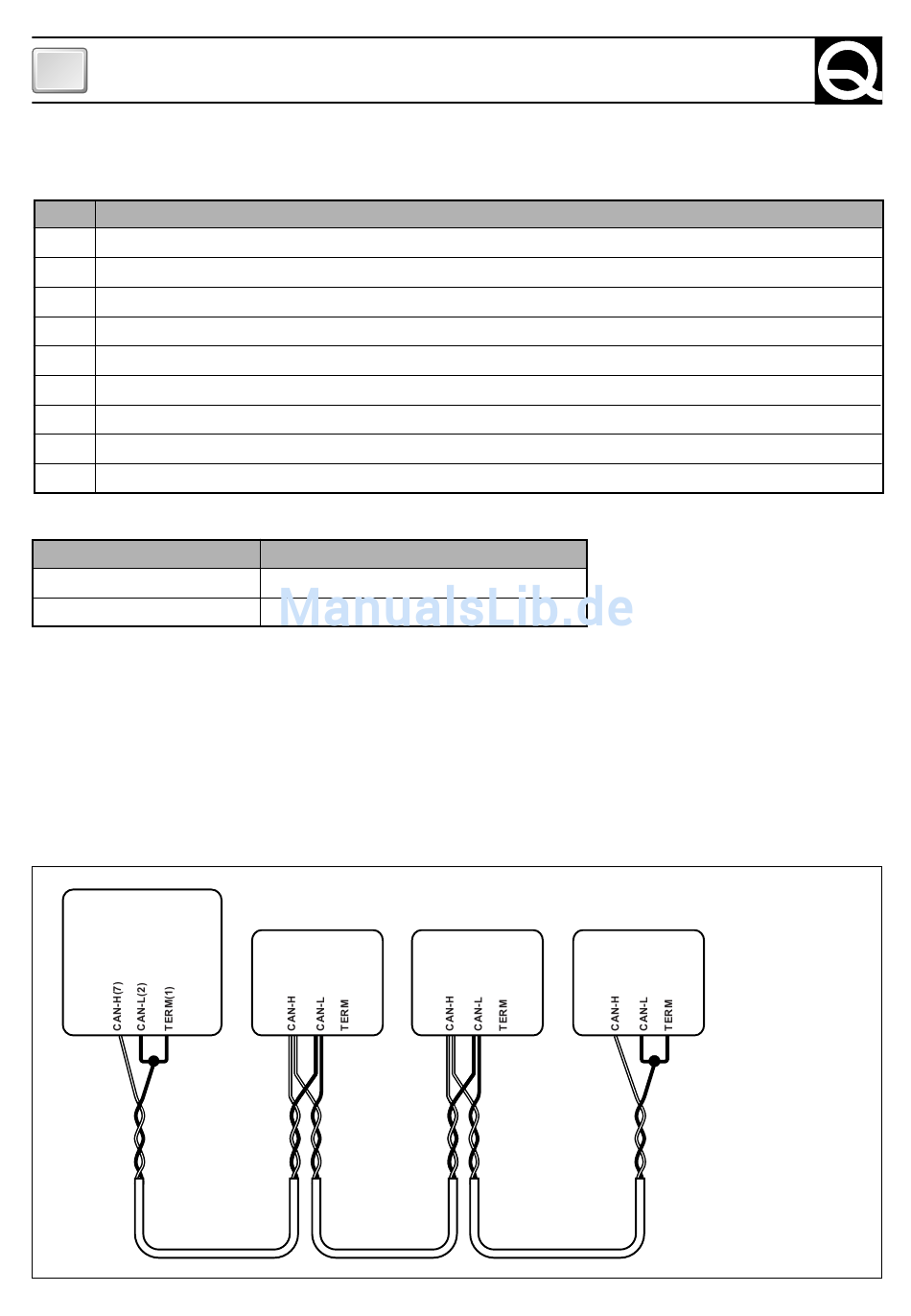

Di seguito si riporta un esempio di collegamento della rete:
SBC
ADVANCED
PLUS
8
Stato
SPENTO O PRESENZA DI PROBLEMI
ACCESO E ASSENZA DI PROBLEMI
SENSORE *
TEMPERATURA
BATTERIE
2 AWG 22/24, impedenza 100/150
*
SENSORE TERMINALE
CORRENTE
*
LCD
*
Dispositivi opzionali.
