Le pôle positif de la batterie ou du groupe batterie doit être connecté à la borne positive du
chargeur; le pôle négatif de la batterie ou du groupe batterie doit être connecté à la borne né-
gative du chargeur. Pour effectuer les connexions, utiliser les cosses qui sont fournies avec
l'appareil.
S'il n'y a qu'un seul groupe de batterie ou deux, toujours connecter la sortie "MASTER". C'est
la sortie principale du chargeur. Si la sortie MASTER n'est pas connectée, il est possible que le
chargeur fournisse une tension en sortie plus basse de la tension nominale par conséquent
une puissance plus faible. Il est conseillé de connecter le groupe de batteries le plus utilisé à
la sortie MASTER (il s'agit généralement du groupe servitude).
Les terminaux positifs de sortie non utilisés doivent rester libres (ne pas faire de pont entre les
terminaux).
ATTENTION:
des terminaux ou des jonctions électriques peuvent provoquer une surchauffe dange-
reuse des terminaux de branchement et des câbles.
FIG.3 a
SIGNAUX DE CONTRÔLE

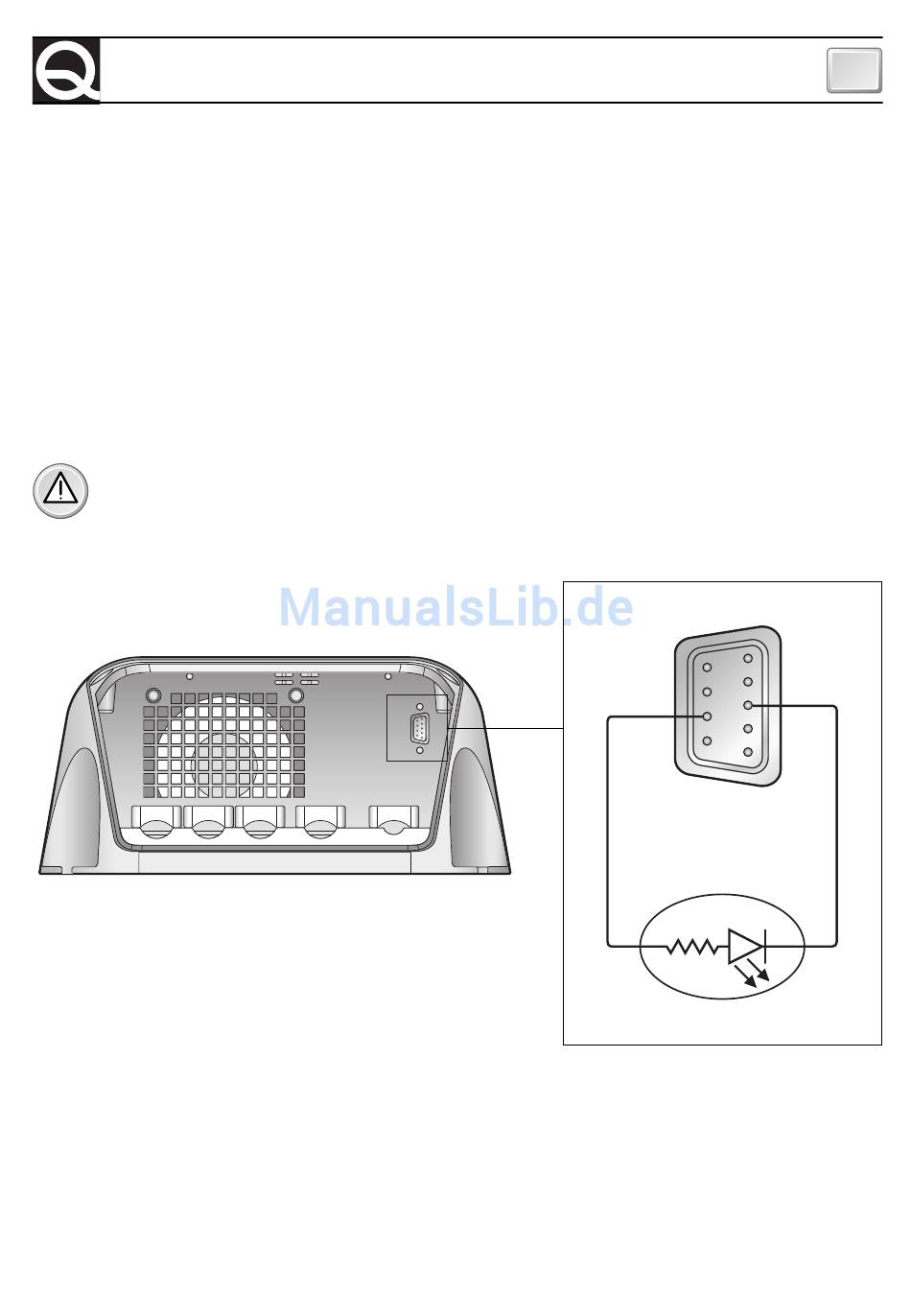

Le chargeur de batterie est pourvu d'un connecteur à broche 9 pins femelle (connecteur DB9,
voir Fig. 3a) sur lequel sont reportés les signaux utilisables pour le monitoring et le contrôle de
l'appareil.
l'utilisation de câbles de section non adaptée et la mauvaise connexion
C C
A A
N N
1 1
INSTALLATION
FIG.3 b
1
6
2
7
3
8
4
9
5
8
