ALIMENTATION DE L'APPAREIL

L'appareil est déjà équipé d'un câble d'alimentation pour circuit CA. Pour les branchements au secteur CA
voir Fig. 2. Avant d'alimenter le chargeur de batterie, s'assurer que la tension d'alimentation, reportée sur
la plaque signalatique, correspond à celle du circuit CA. Un interrupteur bipolaire dédié doit être installé
dans le système pour pouvoir allumer et éteindre l'appareil.
L'isolation entre les contacts des connexions sur le réseau à C.A. doit être de 3 mm minimum.
Les connexions au circuit CA doivent être réalisées en respect des Normes locales relatives aux installa-
tions électriques.
ATTENTION: avant de connecter ou déconnecter les câbles des barniers du chargeur, s'assurer
que l'appareil est débranché du circuit CA et des batteries.
ATTENTION: si le câble d'alimentation est abîmé, le faire remplacer par un centre de maintenance
Quick ® . Pour éviter tout accident, il est nécessaire que l'appareil soit ouvert uniquement par un
personnel autorisé. L'ouverture du chargeur de batteries de la part d'un personnel non autorisé
entraîne l'annulation de la garantie.

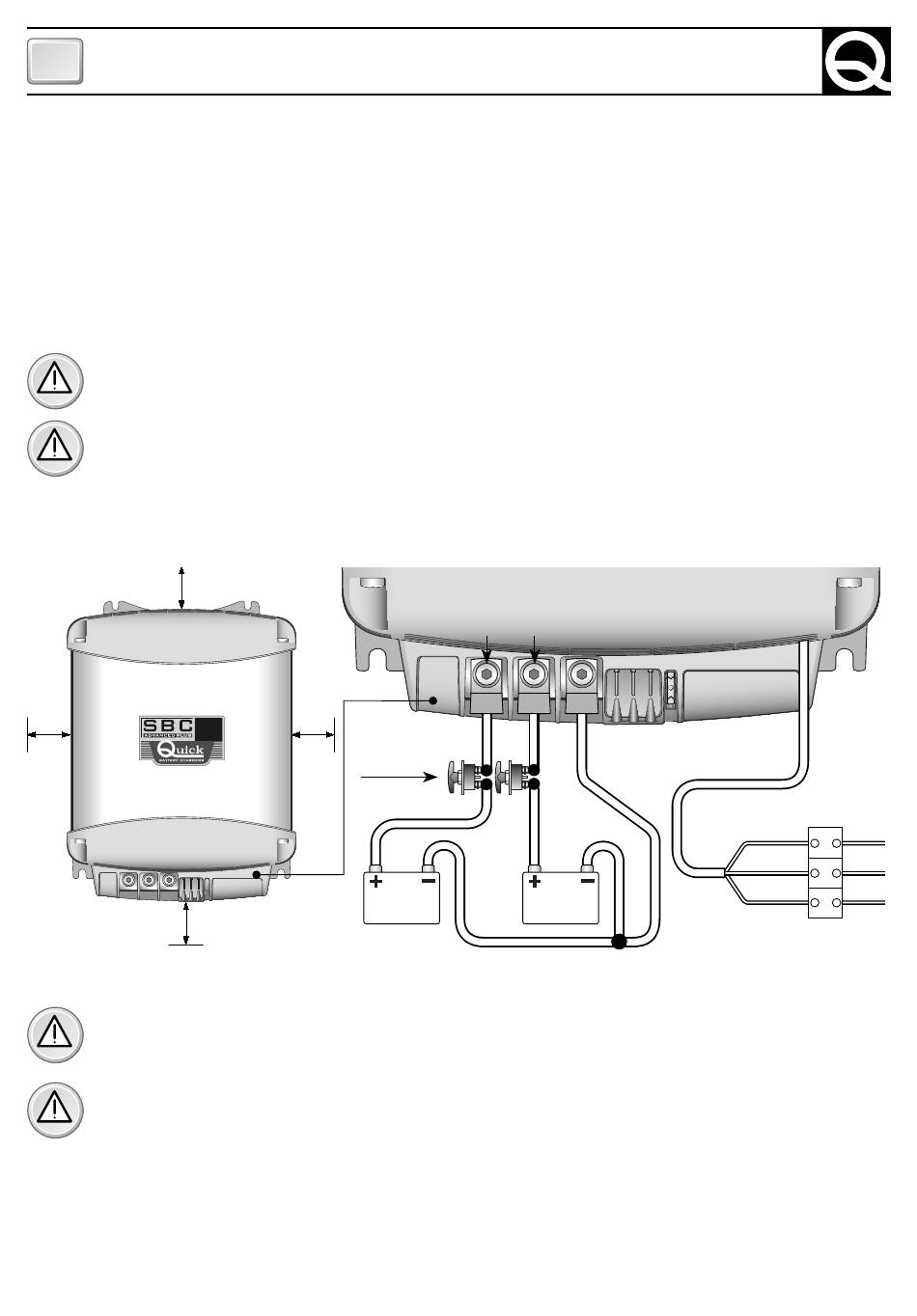

FIG.2
5 cm
5 cm
5 cm
BATTERIES
ATTENTION: la charge des batteries peut engendrer des gaz explosifs. Eviter toute étincelle et
toute flamme. Bien aérer le compartiment des batteries pendant la charge.
ATTENTION: avant de raccorder les batteries, contrôler attentivement la polarité des câbles qui
proviennent de la batterie. Une inversion de polarité pourrait endommager sérieusement le char-
geur, même s'il est protege par un fusible.
Le pole positif de la batterie ou du groupe batterie doit être relié à un des terminaux positifs du
chargeur de batterie; le pole négatif de la batterie ou du groupe de batteries au terminal négatif
du chargeur de batterie. Pour effectuer les connexions, utiliser les cosses fournies avec l'appareil.
22
SLAVE A MASTER
5 cm
Coupe
batteries
batterie
n° 2
batterie
n° 1
Bleu Neutre
Jaune Terre
vert
Phase
Marron
