EQUIPAGGIAMENTO NECESSARIO PER L'INSTALLAZIONE
A seconda del modello utilizzare le batterie e i cavi sui terminali di uscita specificati nella seguente
tabella:
MODELLO
Tensione batterie
Capacità batterie
Sezione minima cavo di uscita
I cavi collegati ai terminali di uscita devono avere una lunghezza massima di 4 metri.
ATTENZIONE: il caricabatterie deve essere utilizzato solo con batterie ricaricabili
piombo/elettrolita liquido o piombo/gel (sigillate o meno).

AMBIENTE DI INSTALLAZIONE

Installare il caricabatterie in un luogo asciutto e ventilato ed il più possibile vicino alle batterie. Il
caricabatterie, pur avendo una efficienza elevata, sviluppa durante il suo funzionamento una
certa quantità di calore; quindi è indispensabile che l'ambiente di installazione abbia una suffi-
ciente ventilazione tale da permettere il funzionamento dell'apparecchio in piena potenza.
Il caricabatterie può essere installato in posizione orizzontale o verticale con l'uscita dei cavi
verso il basso.
Si consiglia l'installazione verticale perché la convezione naturale del calore aiuta il raffredda-
mento dell'apparecchio.
Il perimetro del caricabatterie (esclusa la base di appoggio) deve distare dalla vicinanza di pare-
ti o oggetti come minimo 5 cm.
PART. B
CARATTERISTICHE E INSTALLAZIONE
SBC 300 ADV PLUS FR SBC 500 ADV PLUS FR
140 ÷ 300 Ah
10 mm 2
SBC 700 ADV PLUS FR SBC 650 ADV PLUS FR
12 V
180 ÷ 400 Ah 270 ÷ 600 Ah
16 mm 2
PART. A
24 V
140 ÷ 300 Ah
25 mm 2 10 mm

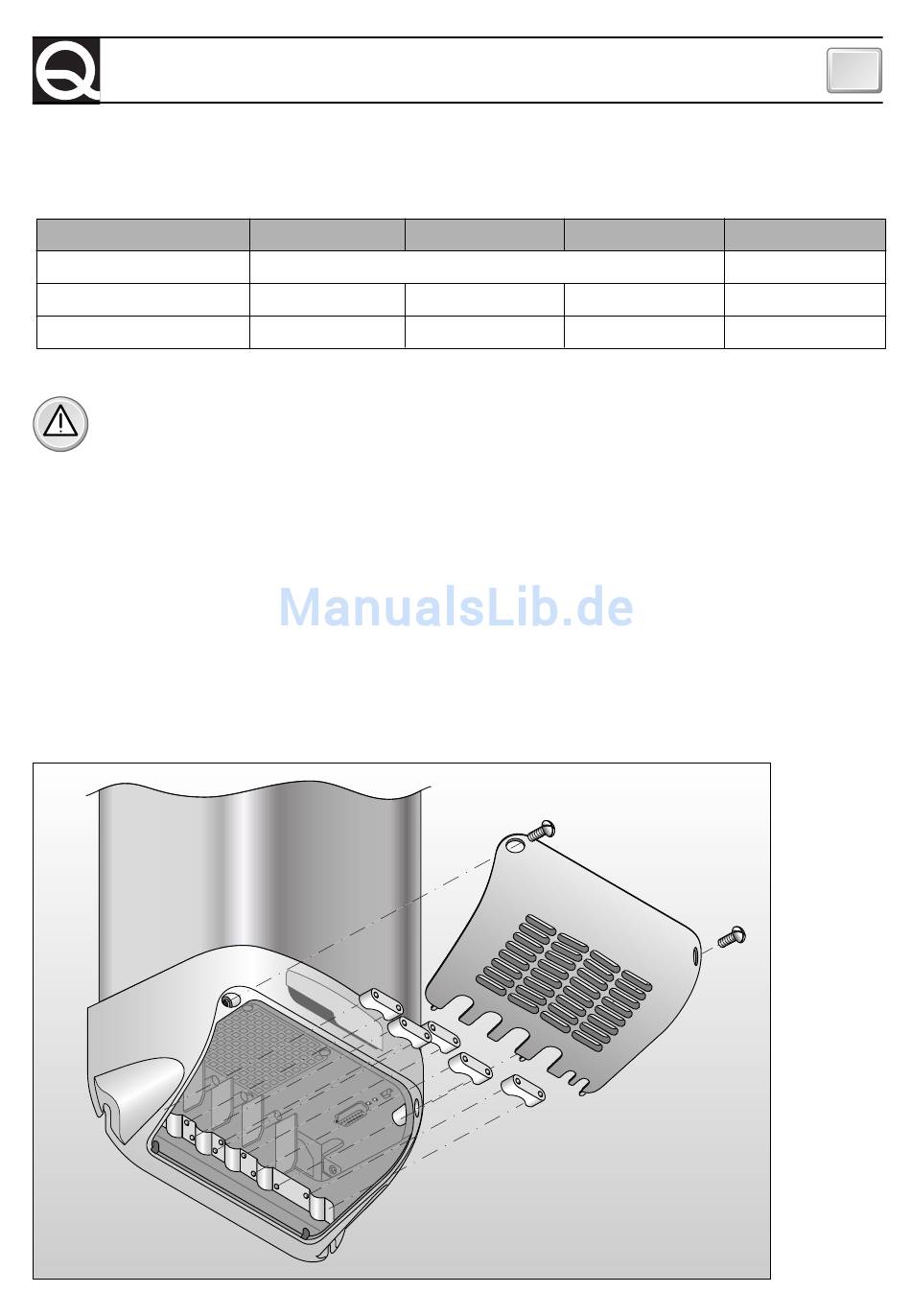

FIG.1
I
2
5
