FUNCIONAMIENTO
E
A continuación se indica la posición y la descripción de las señales presentes en el conector:
CONECTOR DB9
PIN Descripción
1 Terminador CAN BUS (124 ohm)
2 Intercara CAN BUS – Señal CANL
3 Negativo cargador de baterías
4 Reservato
5 Tierra
6 Reservato
7 Intercara CAN BUS – Señal CANH
8 Estato simplificado del cargador de baterías (+V salida, 20mA max)
9 +5Vdc (10mA max)
ESTADO SIMPLIFICADO CARGADOR DE BATERÍAS
Conexión PIN 8
ALTA IMPEDANCIA
+V SALIDA
Un ejemplo de conexión de las señales de control se ilustra en la figura 3b.
CONEXION RED CAN BUS
Utilizar como conexión de la intercara de datos (señales CANH y CANL) un cable que no sea esgri-
mado con una pareja trenzada (sección 0.25/ 0.35 mm2 AWG 22/24, impedancia 100/150 ohm). La
longitud máxima del cable no tiene que ser mayor de 100 metros. Activar la terminación entre el
primer y el último dispositivo conectado en la red. Si existe solo un dispositivo la terminación no
tiene que ser activada.

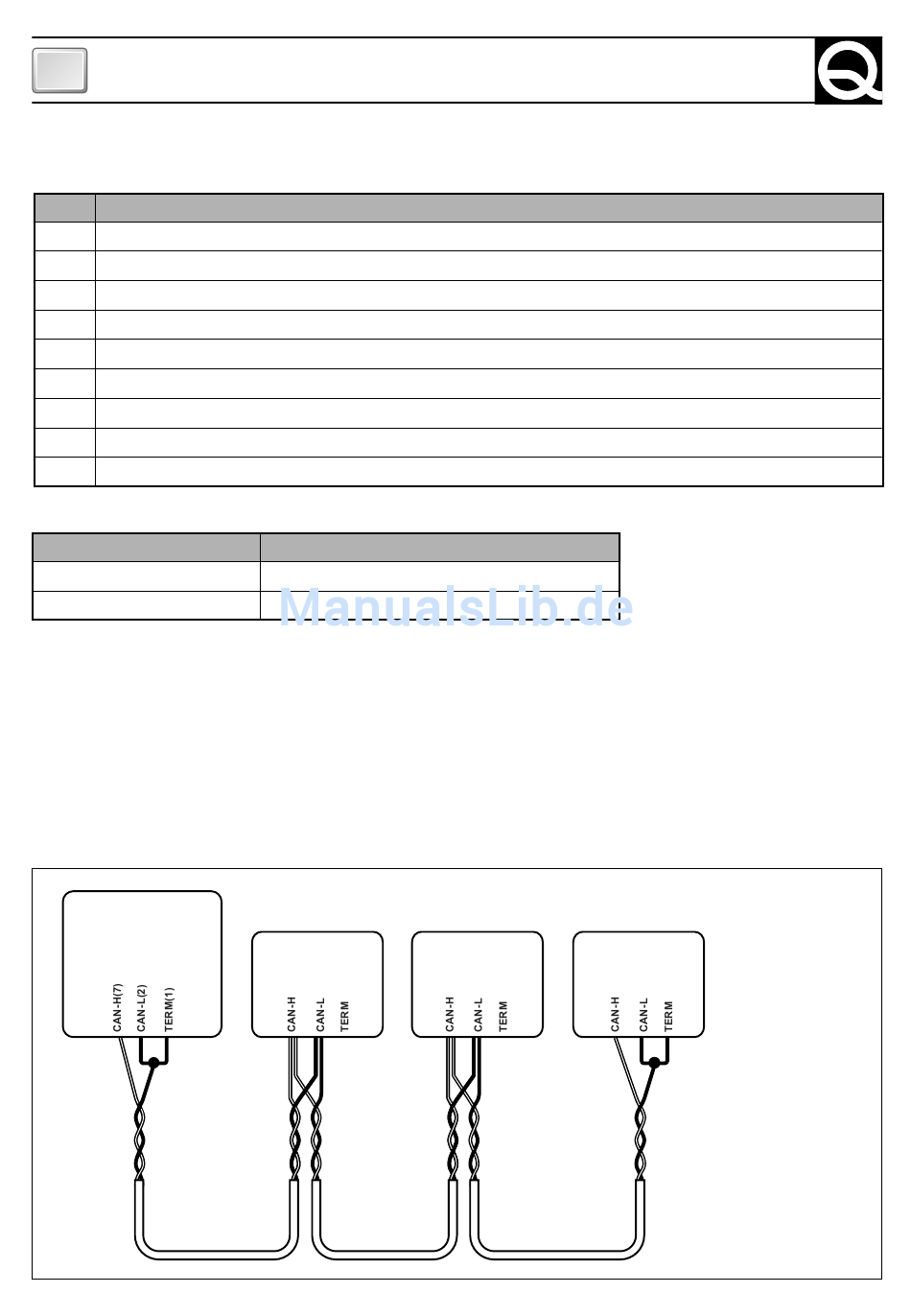

En seguida se muestra un ejemplo de conexión de la red:
SBC
ADVANCED
PLUS
56
Estado
APAGADO O PRESENCIA DE PROBLEMAS
ENCENDIDO O AUSENCIA DE PROBLEMAS
SENSOR *
TEMPERATURA
BATERIAS
*
SENSOR TERMINAL
CORRIENTE
*
LCD
*
Dispositivos
opcionales.
