FONCTIONNEMENT
F
Tableau d'affectation des pinset description des signaux présents sur le connecteur:
CONNECTEUR À BROCHE DB9
PIN Description
1 Terminaison CAN BUS (124 ohm)
2 Interface CAN BUS – Signal CANL
3 Négatif chargeur de batterie
4 Réservé
5 Terre
6 Réservé
7 Interface CAN BUS – Signal CANH
8 Etat simplifié du chargeur de batterie (+V sortie, 20mA max)
9 +5Vdc (10mA max)
ETAT SIMPLIFIE CHARGEUR DE BATTERIE
Connexion PIN 5
IMPEDANCE ELEVEE
+V SORTIE
Un exemple de connexion des signaux de contrôle est reporté sur la figure 3b.

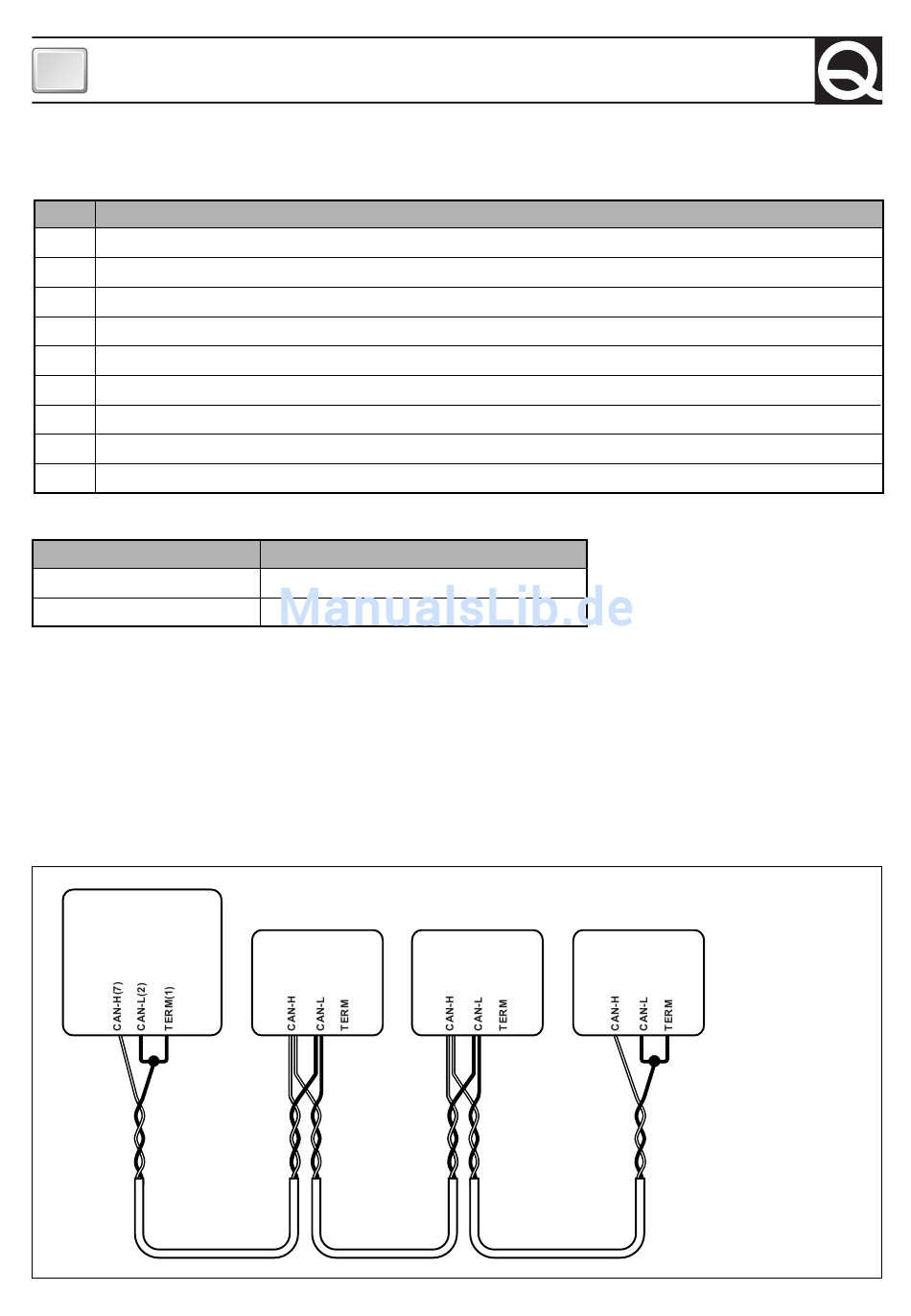

CONNEXION RESEAU CAN BUS
Pour constituer le réseau d'échange de données (signaux CANH et CANL), utiliser une paire
torsadée non blindée (section 0.25/ 0.35 mm
La longueur maximale totale du câble de données ne doit pas dépasser 100 mètres. Activer la
terminaison sur le premier et sur le dernier appareil relié au réseau. S'il n'existe qu'un seul ap-
pareil, la terminaison ne doit pas être activée.
Nous avons reporté un exemple de connexion du réseau ci-dessous:
SBC
ADVANCED
PLUS
32
Etat
ETEINT OU PRESENCE DE DEFAUT
ALLUME ET ABSENCE DE DEFAUT
CAPTEUR *
TEMPERATURE
BATTERIE 1
2 AWG 22/24, impédance 100/150 ohm).
*
CAPTEUR TERMINAL
COURANT
*
LCD
*
Dispositifs optionnels.
