MODALIDAD DE MITAD DE POTENCIA
Si la tensión de alimentación del equipo desciende por debajo de 195 Vac (o 97 Vac para los modelos Full Range) el carga-
dor de baterías activará la modalidad de "mitad potencia".
En esta modalidad el cargador de baterías podrá suministrar, como valor máximo, la mitad de la máxima corriente nominal
de salida. De este modo será posible reducir la absorción de corriente de la red AC.
Esta característica es útil cuando el cargador de baterías está alimentado mediante generador o tambièn por un toma del
muelle con potencia limitada.
La modalidad de mitad de potencia puede ser forzada manualmente trámite el comando remoto RCM 1620.

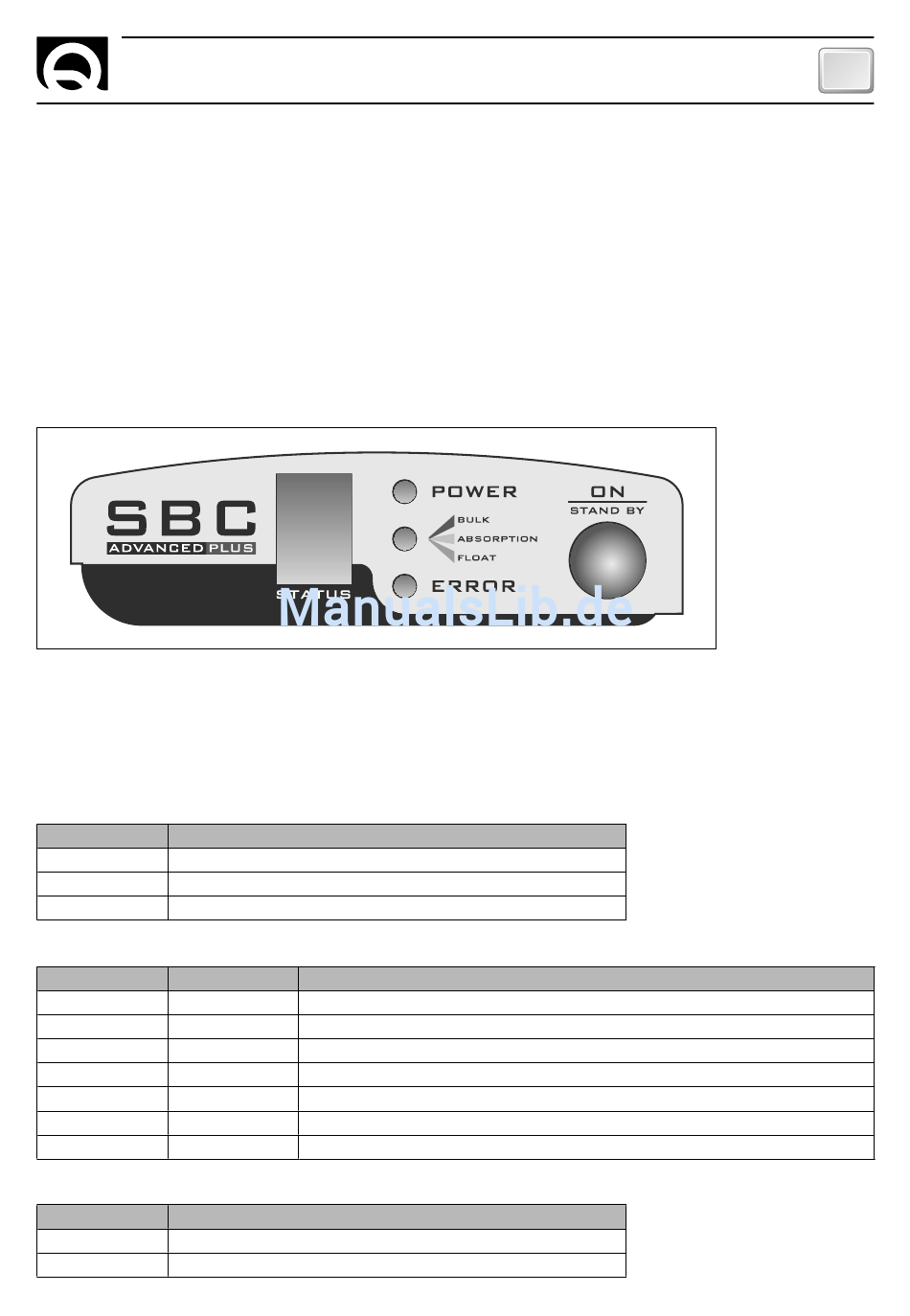

TABLERO DE CONTROL

El panel de control está compuesto por tres LED, una cifra a 7 segmentos y un pulsador:
LED POWER, LED FASE DE CARGA (BULK, ABSORPTION, FLOAT), LED ERROR, cifra STATUS
y pulsador ON/STAND-BY (ver fig. 4).
FIG.4
PULSADOR ON/STAND-BY:
Mediante éste pulsador es posible poner en stand-by el cargador de baterías. Para activar la modalidad de stand-by pulsar y
dejar rapidamente el pulsador (pulsar y dejar el pulsador por un tiempo menor de un secondo). Para salir de la modalidad de
stand-by pulsar rapidamente el pulsador o desconectar y conectar el cargador de baterías a la red AC.
Las indicaciones suministradas por los LED se indican a continuación:
LED POWER
COLOR LED DESCRIPCIÓN
APAGADO No hay atensión de red
VERDE Tensión de red presente
INTERMITENTE Cargador de baterías en stand-by
LED FASE DE CARGA (BULK, ABSORPTION, FLOAT)
COLOR LED FASE LED
APAGADO
ROJO
NARANJA
VERDE
ROJO INTERMITENTE
NARANJA INTERMITENTE
VERDE INTERMITENTE
LED ERROR
COLOR LED DESCRIPCIÓN
Ningún problema con reset manual.
APAGADO
Problema con reset manual (ver codigos error).
ROJO
SBC ADVANCED PLUS HI-POWER - REV004A
DESCRIPCIÓN
- Repartición de potencia suspendida
FIJO FASE BULK - carga con corriente constante
FIJO FASE ABSORPTION - carga con tensión constante
FIJO FASE FLOAT - carga de mantenimiento
FASE BULK - carga con corriente constante - control digital unidad en paralelo activo
FASE ABSORPTION - carga con tensión constante - control digital unidad en paralelo activo
FASE FLOAT - carga de mantenimiento - control digital unidad en paralelo activo
FUNCIONAMIENTO
