BETRIEB
D

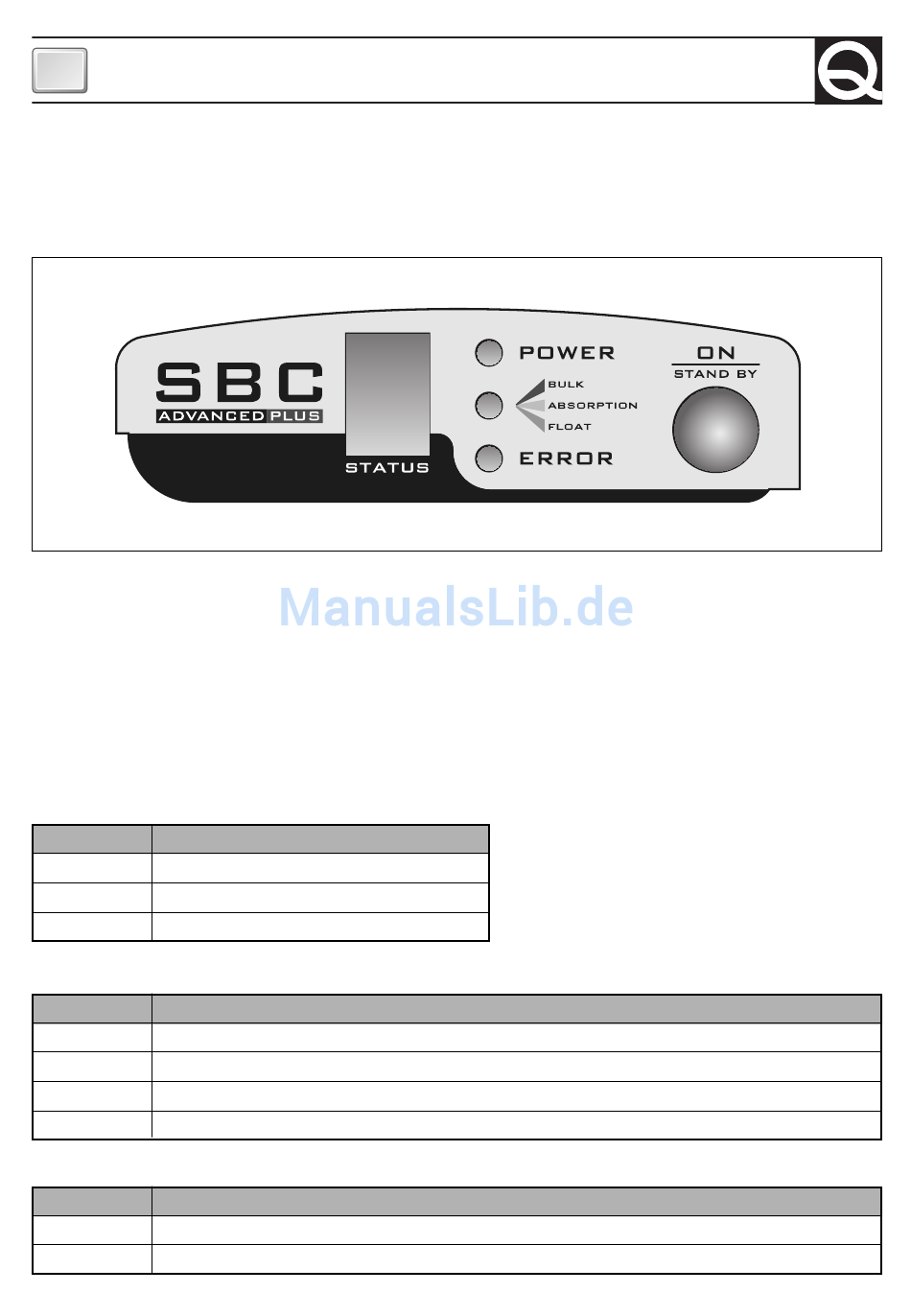

BEDIENUNGS DISPLAY
Die Steuertafel besteht aus drei Leuchtdioden, 7 stellige Segment Anzeige und taste:
LED POWER, LED LADUNG PHASE (BULK, ABSORPTION, FLOAT), LED FEHLER, STATUS anzeige
und taste ON/STAND-BY (siehe Abb 4).
FIG.4
Taste ON/STAND-BY:
Anhand dieser Taste kann das Batterieladegerät in den Standby-Zustand versetzt werden. Um
die Standby-Modalität zu aktivieren, muss die Taste schnell gedrückt werden (das Drücken und
Loslassen muss in weniger als einer Sekunde erfolgen). Um die Standby-Modalität zu verlas-
sen, muss die Taste schnell gedrückt werden. Andernfalls kann das Batterieladegerät auch vom
Wechselstromnetz abgetrennt und wieder angeschlossen werden.
Durch die Leuchtdioden wird folgendes angezeigt:
LED POWER
Farbe LED Beschreibung
Aus Netzspannung nicht vorhanden
Grün Netzspannung vorhanden
Blinkmodus Batterieladegerät in Stand-by
LED LADUNG PHASE
Farbe LED Beschreibung
Aus Leistungsabgabe unterbrochen.
Rot BULK-Phase - Ladung bei Konstantstrom
Orange ABSORPTIONS-Phase - Ladung bei Konstantstrom
Grün FLOAT-Phase - Haltebelastung
LED FEHLER
Farbe LED Beschreibung
Aus Kein Problem bei manueller Rückstellung
Rot Problem bei manueller Rückstellung (siehe Fehlercode)
