INSTALACIÓN
E
ALIMENTACIÓN DEL APARATO
El equipo está ya equipado del cable de alimentación para la red AC. Para las conexiones a la red AC, ver
Fig. 2. Antes de alimentar el cargador de baterías, asegurarse de que la tensión de alimentación, indica-
da en la etiqueta de los datos de matrícula, corresponda a la suministrada por la red AC. En la instalación
eléctrica debe encontrarse instalado un interruptor bipolar para poder encender y apagar el equipo.
La aislación entre contactos de las conexiones en la red AC debe ser como mínimo 3 mm.
Las conexiones a la red AC deben realizarse de acuerdo con las normas locales correspondien-
tes a las instalaciones eléctricas.
ATENCIÓN: antes de conectar o desconectar los cables de los terminales eléctricos del
cargador de baterías, asegurarse de que el equipo esté desconectado de la red AC y de
las baterías.
ATENCIÓN: en caso de que el cable de alimentación esté dañado, hacerlo sustituir por
un centro de asistencia Quick™. Para evitar accidentes, el aparato debe ser abierto
solamente por el personal autorizado.

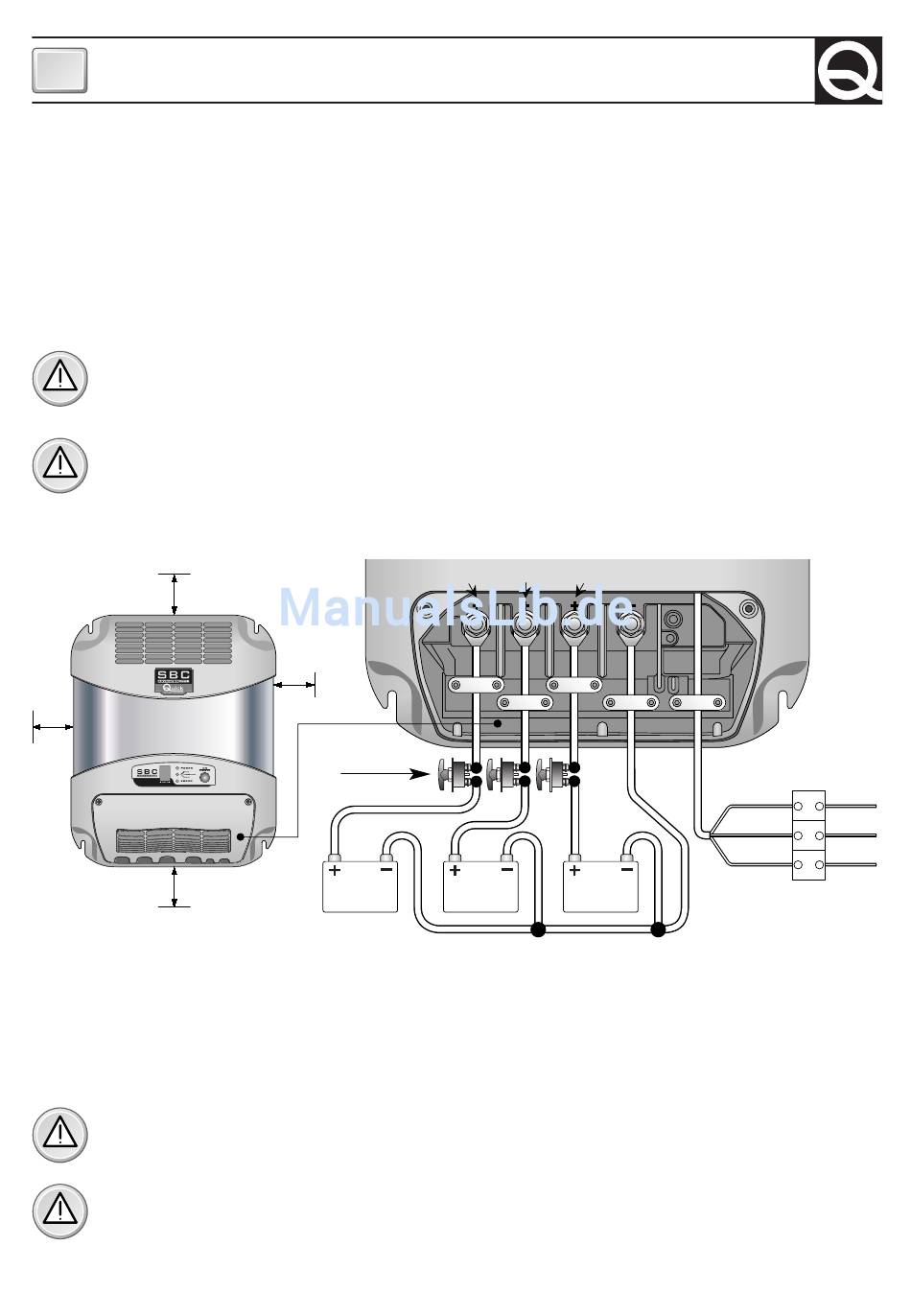

FIG.2
5 cm
5 cm
5 cm
BATERÍAS
Para acceder a los terminales de salida es necesario extraer la tapa inclinada destornillando
los dos tornillos que lo ajustan por la parte superior (Fig. 1 pieza A). Antes de efectuar las
conexiones de los cables provenientes de la batería, aflojar o desmontar las correspondientes
abrazaderas destornillando los tornillos que las fijan a la base (Fig. 1 pieza B).
ATENCIÓN: durante la carga de las baterías, pueden desarrollarse gases explosivos. Evi-
tar chispas y llamas. Asegurar una adecuada ventilación del ambiente donde esten las
baterías durante la carga.
ATENCIÓN: antes de efectuar la conexión de las baterías deberá controlarse atenta-
mente la polaridad de los cables provenientes de la batería. Recuerden que una inver-
sión de polaridad puede provocar graves daños al cargador de baterías. Aun si está pro-
tegido por un fusible.
54
SLAVE B
5 cm
Dispositivo de
desconexión
batería
n° 3
MASTER
SLAVE A
batería batería
n° 2 n° 1
Azul
Neutro
Amarillo
Tierra
verde
Fase
Marron
