Versorgungsspannung - Quick SBC 700 ADV PLUS FR Benutzerhandbuch

INSTALLATION
D

VERSORGUNGSSPANNUNG

Das Gerät ist bereits mit einem Stromkabel für das Wechselstromnetz ausgerüstet. Für den wech-
selstromnetz siehe Abb.2. Vor dem Netzanschluss des Ladegeräts sicherstellen, dass die Netz-
spannung, die auf dem entsprechenden Datenschild angeführt wird, der Spannung entspricht, die
durch das Wechselstromnetz geliefert wird. An der elektrischen Anlage muss ein zweipoliger
Schalter installiert sein, der dem Ein- und Ausschalten des Geräts dient. Die Isolierung zwischen
Kontakten der Anschlüsse an das Wechselstromnetz muss mindestens 3 mm betragen.
Die Anschlüsse an das Wechselstromnetz müssen in Übereinstimmung mit den örtlichen Vor-
schriften für die Ausführung von elektrischen Anlagen vorgenommen werden.
ACHTUNG:
abschließt, muss man sicherstellen, dass das Gerät vom Wechselstromnetz und von der
Batterie getrennt ist.
ACHTUNG:
Kundendienstzentrum auswechseln lassen. Zur Verhinderung von Unfällen darf das
Gerät ausschließlich von autorisiertem Personal geöffnet werden. Das Öffnen des Lade-
geräts durch nicht autorisiertes Personal führt zum Verfall der Garantie.

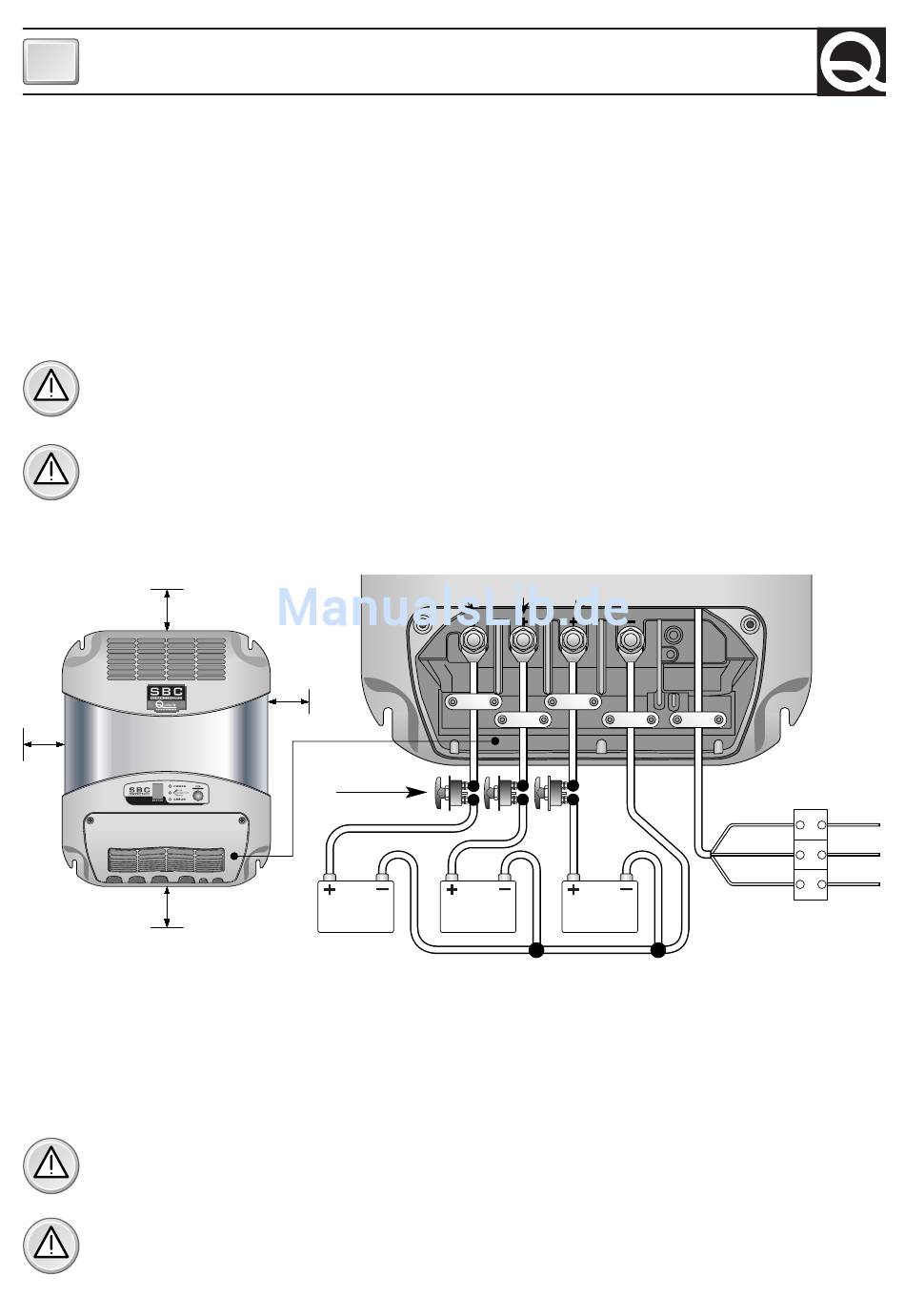

ABB.2
5 cm
5 cm
5 cm
BATTERIEN
Um auf die Ausgangsklemmen zugreifen zu können, muss die geneigte Abdeckung abgenom-
men werden. Hierzu die beiden Schrauben losschrauben, die diese oben festhalten (Abb.1 Teil
A). bevor man die von der Batterie kommenden Kabel anschließt, müssen die entsprechenden
Kabelschellen gelockert oder abgenommen werden. Hierzu die Schrauben lösen, die diese an
der Basis befestigen (Abb.1 Teil B).
ACHTUNG:
Funken und Flammen vermeiden. Für eine ausreichende Lüftung des Raums während
des Aufladens sorgen.
ACHTUNG:
kommenden Kabel kontrollieren. Eine Verpolung kann das Ladegerät ernsthaft beschädi-
gen, auch wenn es durch eine Sicherung geschützt ist.
42
Bevor man die Kabel an die Kabelschuhe des Ladegeräts anschließt oder
Bei Beschädigung des Stromversorgungskabels dieses von einem Quick
5 cm
Batterie
Hauptschalter
batterie
n° 3
Während des Aufladens der Batterien können explosive Gase entstehen.
Vor Anschluss der Batterien aufmerksam die Polung der von den Batterien
MASTER
SLAVE B SLAVE A
batterie batterie
n° 2 n° 1
Blau
Nulleiter
Gelb
Erde
Grün
Phase
Braun
