EQUIPEMENT NECESSAIRE A L'INSTALLATION
Suivant le modèle, utiliser les batteries et les câbles (sur les bornes de sortie) qui sont spécifiés dans
le tableau suivant:
MODÈLE
Tension des batteries
Capacité des batteries
Section minimale du câble de sortie
Les câbles qui sont connectés aux bornes de sortie doivent avoir une longueur de 4 mètres
maximum.
ATTENTION: utiliser le chargeur de batteries uniquement avec des batteries rechargeables
plomb/électrolyte liquide ou bien plomb/gel (étanche ou non).

LIEU D'INSTALLATION

Installer le chargeur de batteries dans un endroit sec et bien aéré, le plus près possible des bat-
teries. Même si le chargeur de batteries est extrêmement performant, son fonctionnement en-
gendre une certaine quantité de chaleur; pour qu'il puisse fonctionner à plein régime, il est in-
dispensable de l'installer dans un endroit bien ventilé.
Le chargeur de batterie peut être installé en position horizontale ou verticale avec la sortie des
câbles vers le bas. On conseille une installation verticale puisque la convection naturelle de la
chaleur aide au refroidissement de l'appareil.
Laissez un champ de 5 cm minimum autour de l'appareil.
PART. B
SBC 300 ADV PLUS FR SBC 500 ADV PLUS FR SBC 700 ADV PLUS FR SBC 650 ADV PLUS FR
140 ÷ 300 Ah
10 mm 2
INSTALLATION
12 V
180 ÷ 400 Ah 270 ÷ 600 Ah
16 mm 2
PART. A
24 V
140 ÷ 300 Ah
25 mm 2 10 mm

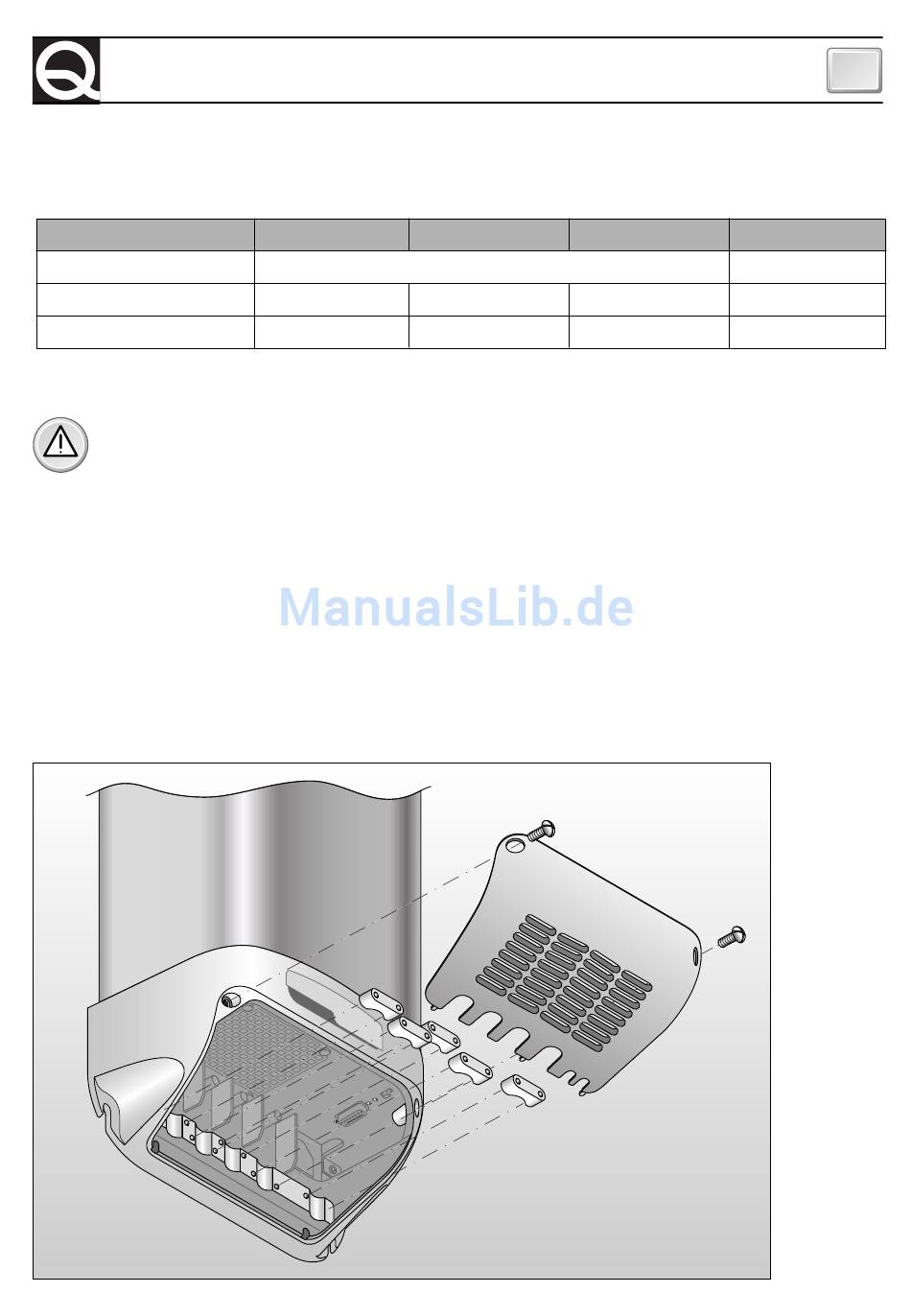

FIG.1
