BETRIEB

D
Es folgt eine Beschreibung der am Verbinder vorliegenden Signale:
VERBINDER DB9
PIN Beschreibung
1 CAN-BUS-Anschluss (124 Ohm)
2 Schnittstelle CAN BUS - Signal CANL
3 Negativ - Batterieladegerät
4 Nicht benutzt
5 Erde
6 Nicht benutzt
7 Schnittstelle CAN-BUS – Signal CANH
8 Zustand des Batterieladegeräts (+V Ausgabe, max. 20mA)
9 +5Vdc (max. 10mA)
VEREINFACHTER ZUSTAND BATTERIELADEGERÄT
Anschluss PIN 8
HOCHOHMIG
+V AUSGABE
Ein Beispiel für den Anschluss der Steuersignale kann der Abb. 3 entnommen werden.
NETZWERKANSCHLUSS CAN-BUS
Ein nicht abgeschirmtes Kabel mit einem verflochtenen Paar (Querschnitt 0,25/ 0,35 mm
22/24, Impedanz 100/150 Ohm) für den Anschluss der Datenschnittstelle (Signale CANH und
CANL) verwenden. Die Gesamtlänge des Datenkabels darf nicht mehr als 100 Meter betragen.
Den Kabelanschluss an der ersten und der letzten am Netz angeschlossenen Einrichtung akti-
vieren. Wenn nur eine Einrichtung vorliegt, darf der Kabelanschluss nicht aktiviert werden.

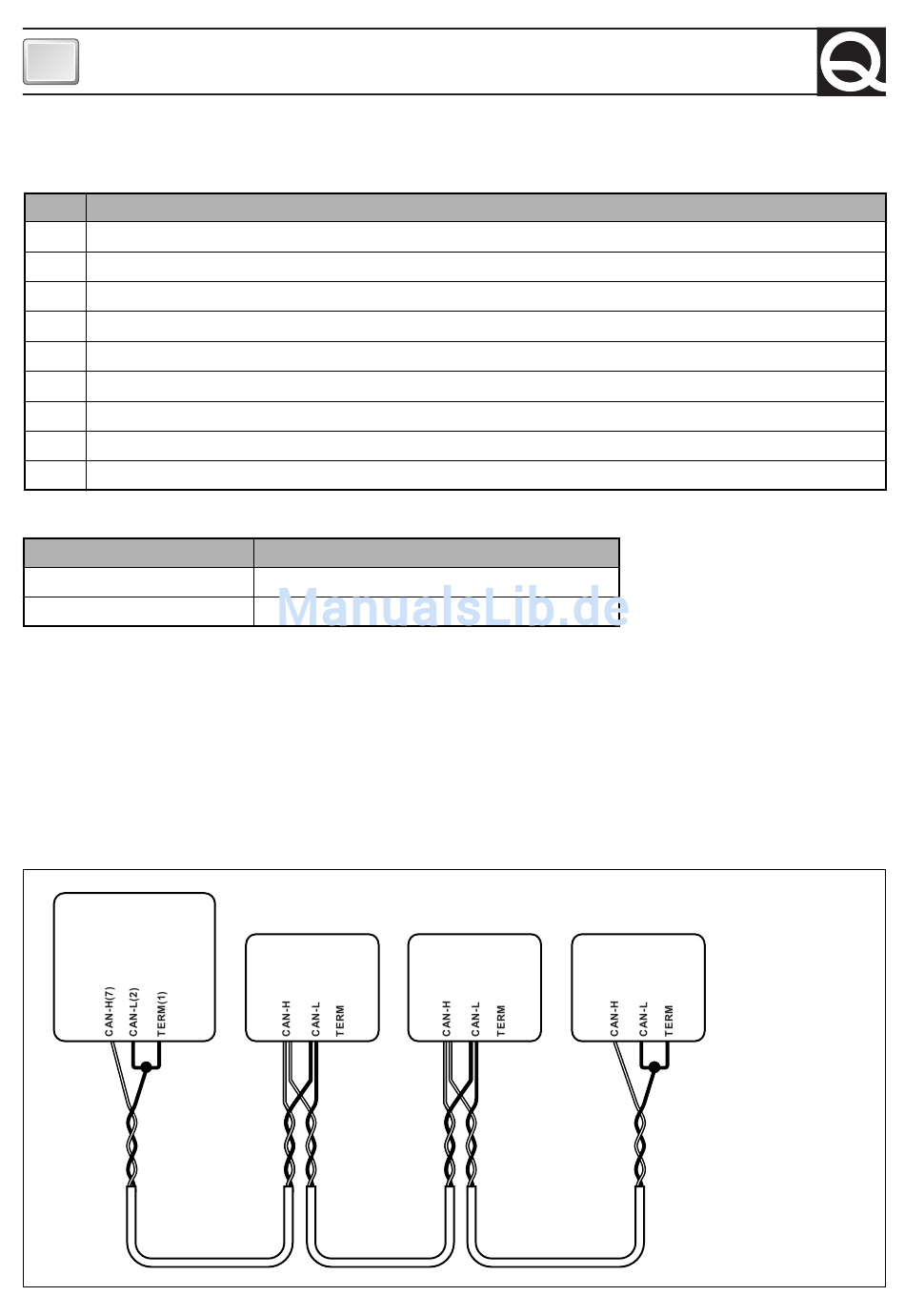

Es folgt ein Beispiel für den Netzwerkanschluss:
SBC
ADVANCED
PLUS
44
Zustand
AUS ODER BEI BESTEHENDEN PROBLEMEN
EINGESCHALTET ODER KEINE PROBLEME
SENSOR *
TEMPERATUR
BATTERIEN
*
SENSOR
LCD-KLEMME
STROM
2
*
*
Zusatzgerät.
AWG
