10.1.9.3

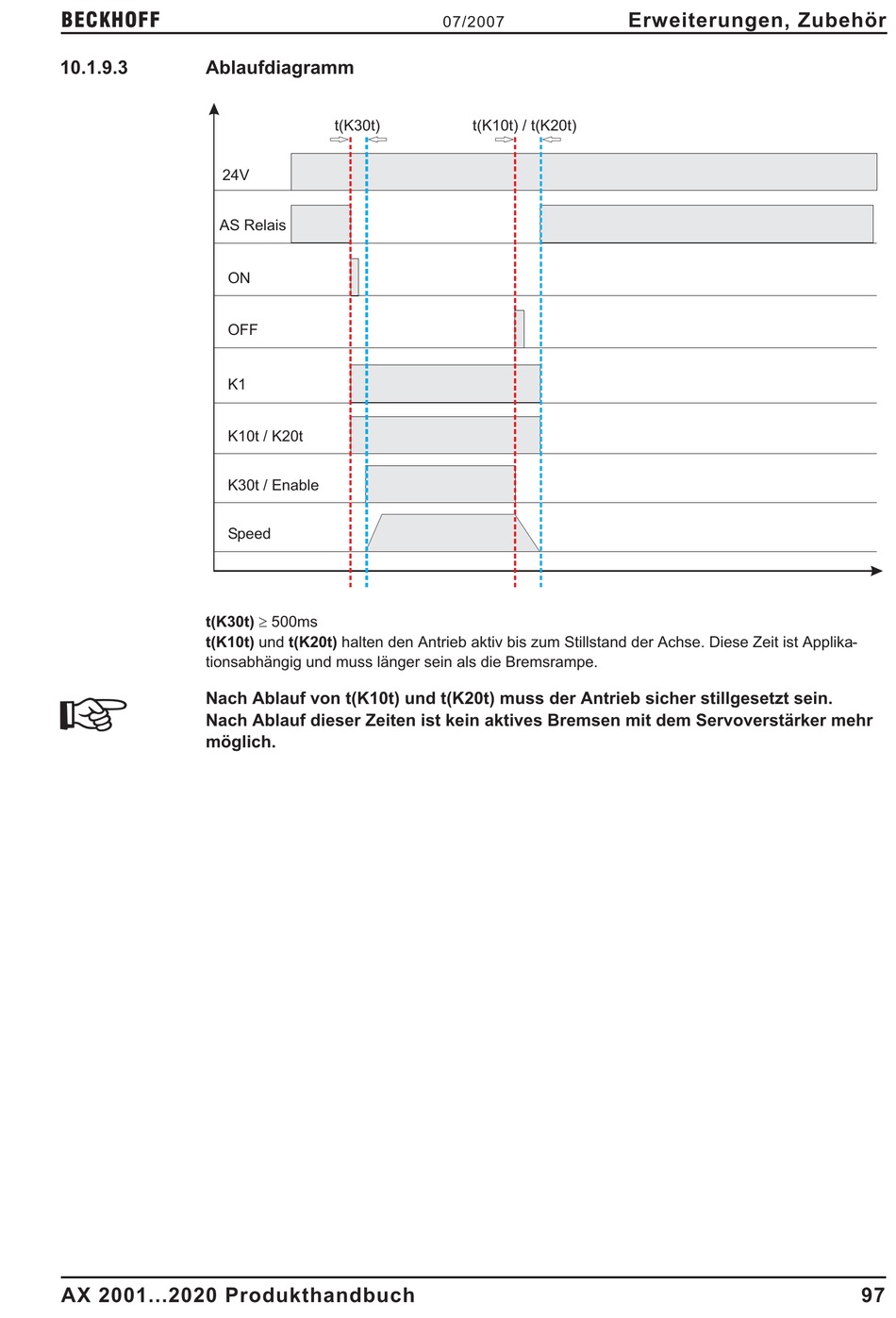

Ablaufdiagramm

24V
AS Relais
ON
OFF
K1
K10t / K20t
K30t / Enable
Speed
t(K30t) ³ 500ms
t(K10t) und t(K20t) halten den Antrieb aktiv bis zum Stillstand der Achse. Diese Zeit ist Applika-
tionsabhängig und muss länger sein als die Bremsrampe.
Nach Ablauf von t(K10t) und t(K20t) muss der Antrieb sicher stillgesetzt sein.
Nach Ablauf dieser Zeiten ist kein aktives Bremsen mit dem Servoverstärker mehr
möglich.
AX 2001...2020 Produkthandbuch
07/2007
t(K30t) t(K10t) / t(K20t)
