10.2.2

Erweiterungskarte -I/O-14/08-

Dieses Kapitel beschreibt die I/O-Erweiterungskarte -I/O-14/08-. Beschrieben werden nur die
zusätzlichen Eigenschaften, die die Erweiterungskarte dem AX2000 verleiht.
Die -I/O-14/08- stellt Ihnen 14 zusätzliche digitale Eingänge und 8 digitale Ausgänge zur Verfügung.
Die Funktion der Ein- und Ausgänge ist festgelegt. Die Ein-/Ausgänge werden verwendet, um im
Servoverstärker gespeicherte Fahraufträge zu starten und Meldungen des integrierten Lagereglers
in der übergeordneten Steuerung auszuwerten.
Die Funktion der Eingänge und Meldeausgänge entspricht den Funktionen, die den digitalen I/O's
an Stecker X3 des AX2000 zugeordnet werden können.
Die Versorgung der Erweiterungskarte mit 24V DC erfolgt aus der Steuerung. Alle Ein- und Aus-
gänge sind durch Optokoppler getrennt und potentialfrei gegenüber dem Servoverstärker.
10.2.2.1

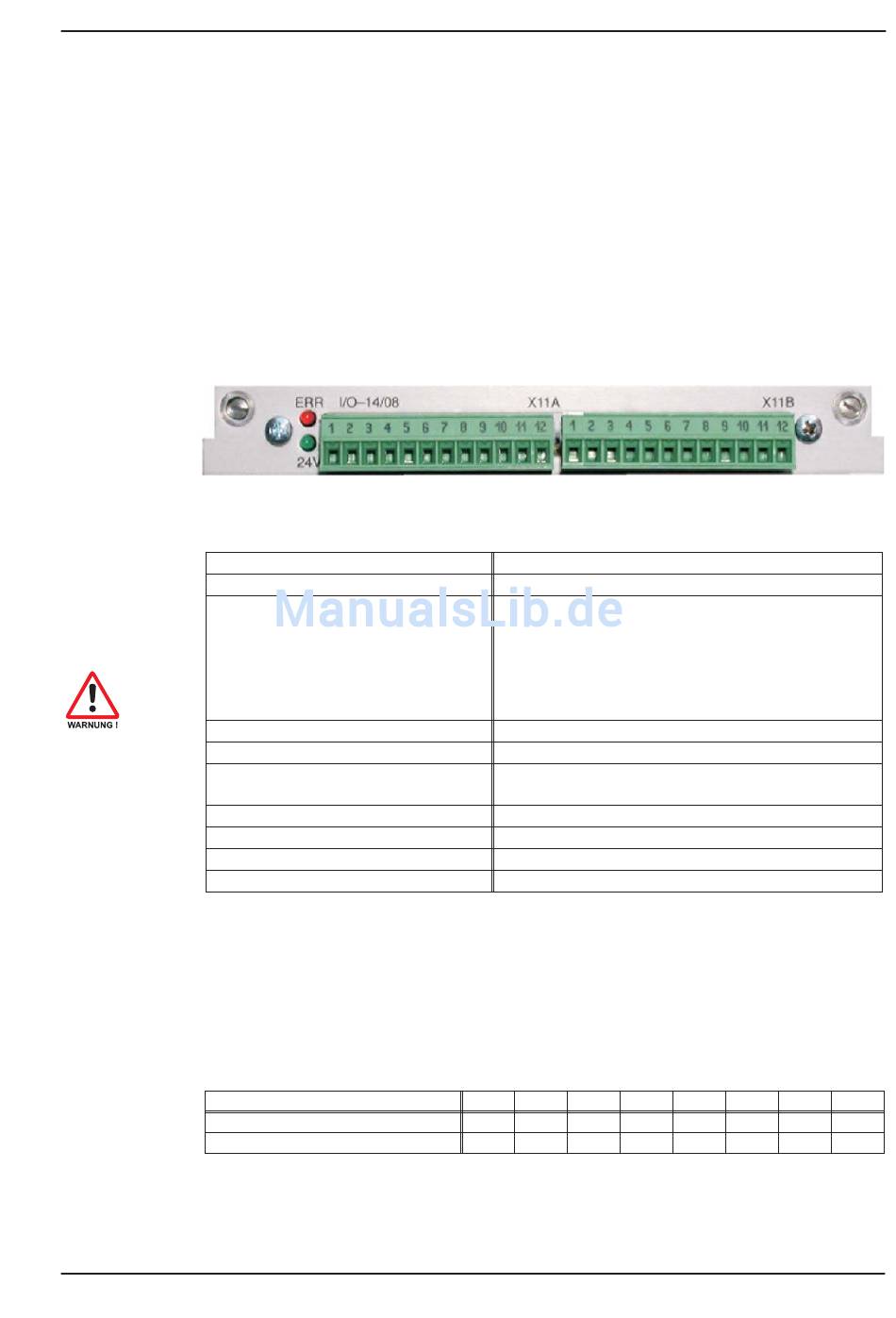

Frontansicht

10.2.2.2

Technische Daten

Steuereingänge
Meldeausgänge
Versorgungseingänge nach IEC 1131
Absicherung (extern)
Stecker
Leitung
Wartezeit zwischen 2 Fahraufträgen
Adressierzeit (min.)
Startverzögerung (max.)
Reaktionszeit digitale Ausgänge
10.2.2.3

Leuchtdioden

Neben den Klemmen der Erweiterungskarte sind zwei Leuchtdioden angebracht. Die grüne Leucht-
diode meldet das Vorhandensein der erforderlichen 24V Hilfsspannung für die Erweiterungskarte.
Die rote Leuchtdiode meldet Fehler in den Ausgängen der Erweiterungskarte (Überlastung der
Schalterbausteine und Kurzschluss).
10.2.2.4 Fahrsatznummer anwählen
Fahrsatznummer
binär 1010 1110
dezimal 174
AX 2001...2020 Produkthandbuch
07/2007
24V / 7mA , SPS-kompatibel
24V / max. 500mA , SPS-kompatibel
24V (18...36V) / 100mA plus Summenstrom der Aus-
gänge (abhängig von der Eingangsschaltung der
Steuerung).
Die 24VDC Versorgungsspannung muss von einer
potentialgetrennten (z.B. mit Trenntransformator)
Spannungsquelle zur Verfügung gestellt werden
4 AT
MiniCombicon, 12-polig, kodiert an PIN1 bzw. 12
Daten - bis 50m Länge : 22 x 0,5mm², nicht geschirmt,
Versorgung - 2 x 1mm², Spannungsverluste beachten
abhängig von der Reaktionszeit der Steuerung
4ms
2ms
max. 10ms
A7 A6 A5
1 0 1
128 - 32
Erweiterungen, Zubehör
A4 A3 A2 A1
0 1 1
- 8 4
A0
1 0
2 -
