Elektrische Installation
8.12.3

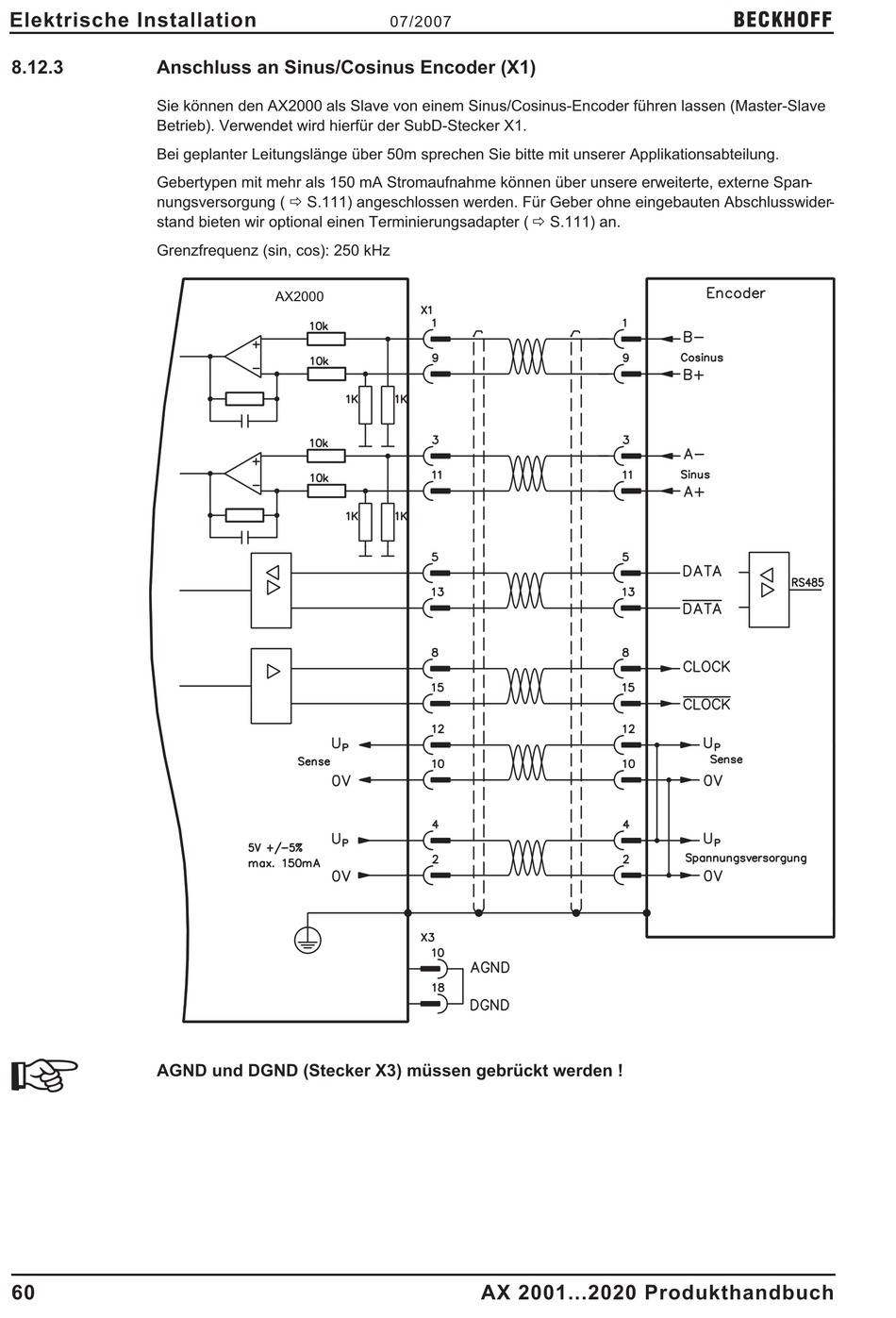

Anschluss an Sinus/Cosinus Encoder (X1)

Sie können den AX2000 als Slave von einem Sinus/Cosinus-Encoder führen lassen (Master-Slave
Betrieb). Verwendet wird hierfür der SubD-Stecker X1.
Bei geplanter Leitungslänge über 50m sprechen Sie bitte mit unserer Applikationsabteilung.
Gebertypen mit mehr als 150 mA Stromaufnahme können über unsere erweiterte, externe Span-
nungsversorgung ( ð S.111) angeschlossen werden. Für Geber ohne eingebauten Abschlusswider-
stand bieten wir optional einen Terminierungsadapter ( ð S.111) an.
Grenzfrequenz (sin, cos): 250 kHz
AGND und DGND (Stecker X3) müssen gebrückt werden !
