BECKHOFF
8.15

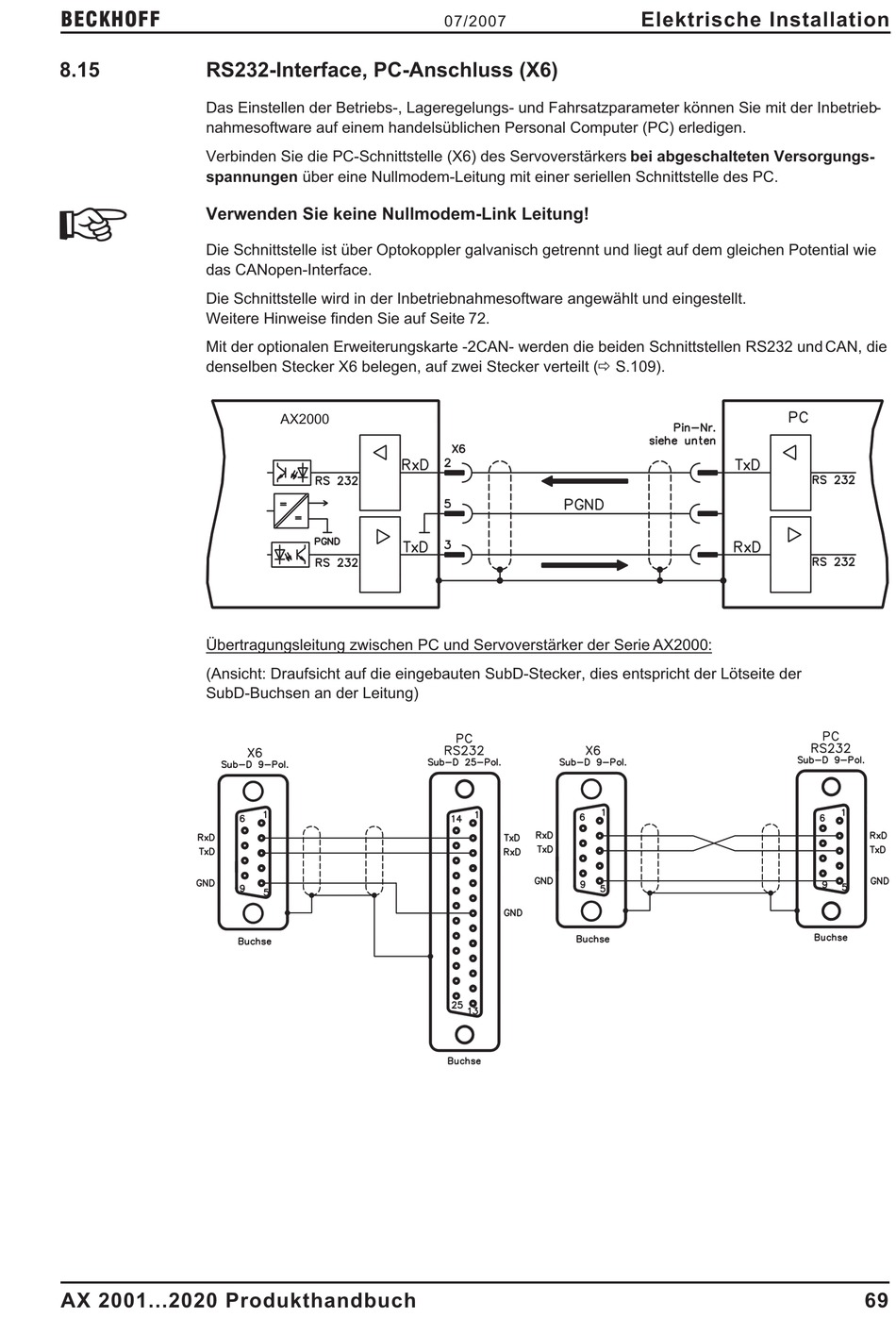

RS232-Interface, PC-Anschluss (X6)
Das Einstellen der Betriebs-, Lageregelungs- und Fahrsatzparameter können Sie mit der Inbetrieb-
nahmesoftware auf einem handelsüblichen Personal Computer (PC) erledigen.
Verbinden Sie die PC-Schnittstelle (X6) des Servoverstärkers bei abgeschalteten Versorgungs-
spannungen über eine Nullmodem-Leitung mit einer seriellen Schnittstelle des PC.
Verwenden Sie keine Nullmodem-Link Leitung!
Die Schnittstelle ist über Optokoppler galvanisch getrennt und liegt auf dem gleichen Potential wie
das CANopen-Interface.
Die Schnittstelle wird in der Inbetriebnahmesoftware angewählt und eingestellt.
Weitere Hinweise finden Sie auf Seite 72.
Mit der optionalen Erweiterungskarte -2CAN- werden die beiden Schnittstellen RS232 und CAN, die
denselben Stecker X6 belegen, auf zwei Stecker verteilt (ð S.109).
Übertragungsleitung zwischen PC und Servoverstärker der Serie AX2000:
(Ansicht: Draufsicht auf die eingebauten SubD-Stecker, dies entspricht der Lötseite der
SubD-Buchsen an der Leitung)
AX 2001...2020 Produkthandbuch
07/2007
AX2000
Elektrische Installation
69
