7

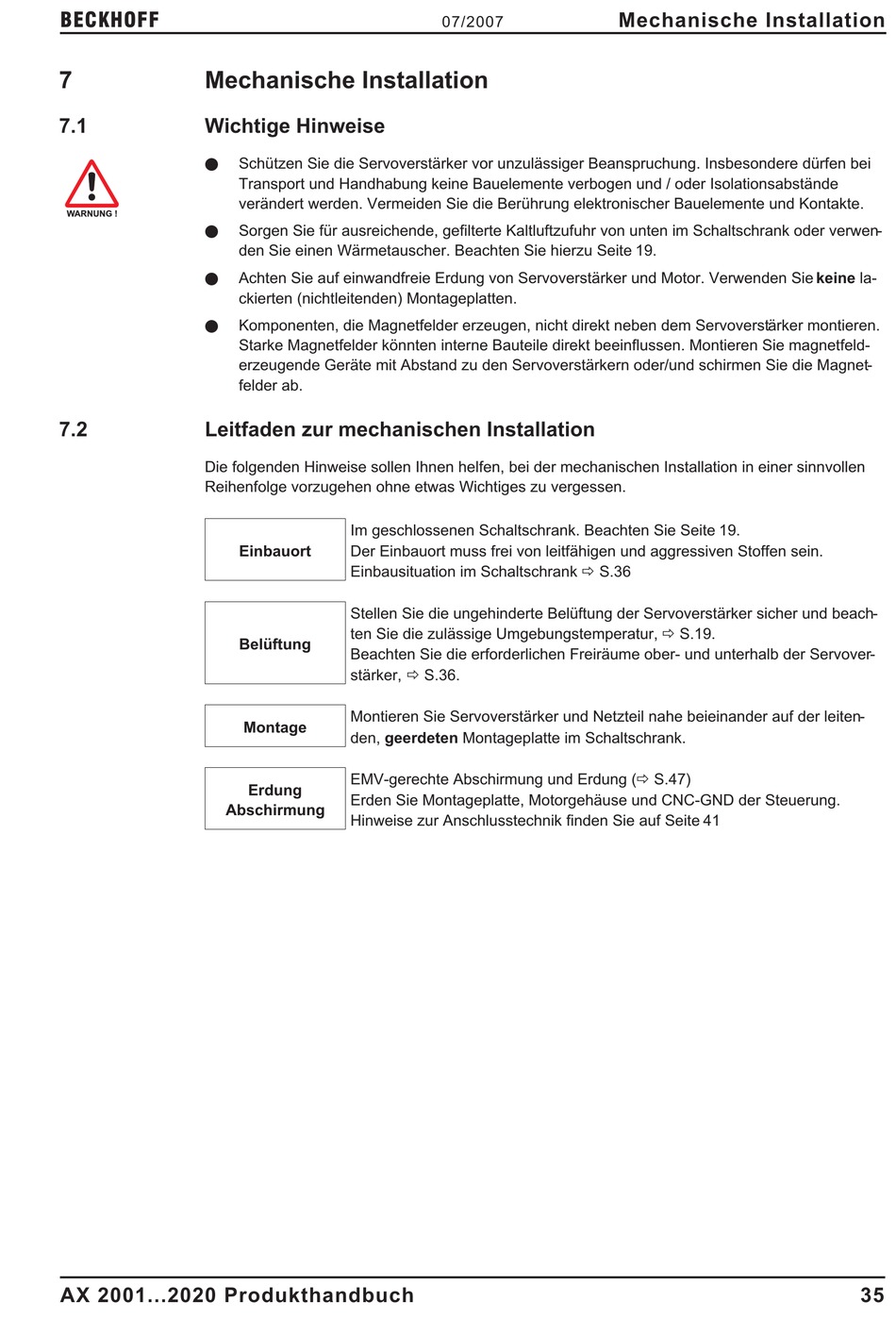

Mechanische Installation

7.1

Wichtige Hinweise

l
l
l
l
7.2

Leitfaden zur mechanischen Installation

Die folgenden Hinweise sollen Ihnen helfen, bei der mechanischen Installation in einer sinnvollen
Reihenfolge vorzugehen ohne etwas Wichtiges zu vergessen.
Abschirmung
AX 2001...2020 Produkthandbuch
Schützen Sie die Servoverstärker vor unzulässiger Beanspruchung. Insbesondere dürfen bei
Transport und Handhabung keine Bauelemente verbogen und / oder Isolationsabstände
verändert werden. Vermeiden Sie die Berührung elektronischer Bauelemente und Kontakte.
Sorgen Sie für ausreichende, gefilterte Kaltluftzufuhr von unten im Schaltschrank oder verwen-
den Sie einen Wärmetauscher. Beachten Sie hierzu Seite 19.
Achten Sie auf einwandfreie Erdung von Servoverstärker und Motor. Verwenden Sie keine la-
ckierten (nichtleitenden) Montageplatten.
Komponenten, die Magnetfelder erzeugen, nicht direkt neben dem Servoverstärker montieren.
Starke Magnetfelder könnten interne Bauteile direkt beeinflussen. Montieren Sie magnetfeld-
erzeugende Geräte mit Abstand zu den Servoverstärkern oder/und schirmen Sie die Magnet-
felder ab.
Im geschlossenen Schaltschrank. Beachten Sie Seite 19.
Einbauort Der Einbauort muss frei von leitfähigen und aggressiven Stoffen sein.
Einbausituation im Schaltschrank ð S.36
Stellen Sie die ungehinderte Belüftung der Servoverstärker sicher und beach-
ten Sie die zulässige Umgebungstemperatur, ð S.19.
Belüftung
Beachten Sie die erforderlichen Freiräume ober- und unterhalb der Servover-
stärker, ð S.36.
Montieren Sie Servoverstärker und Netzteil nahe beieinander auf der leiten-
Montage
den, geerdeten Montageplatte im Schaltschrank.
EMV-gerechte Abschirmung und Erdung (ð S.47)
Erdung
Erden Sie Montageplatte, Motorgehäuse und CNC-GND der Steuerung.
Hinweise zur Anschlusstechnik finden Sie auf Seite 41
