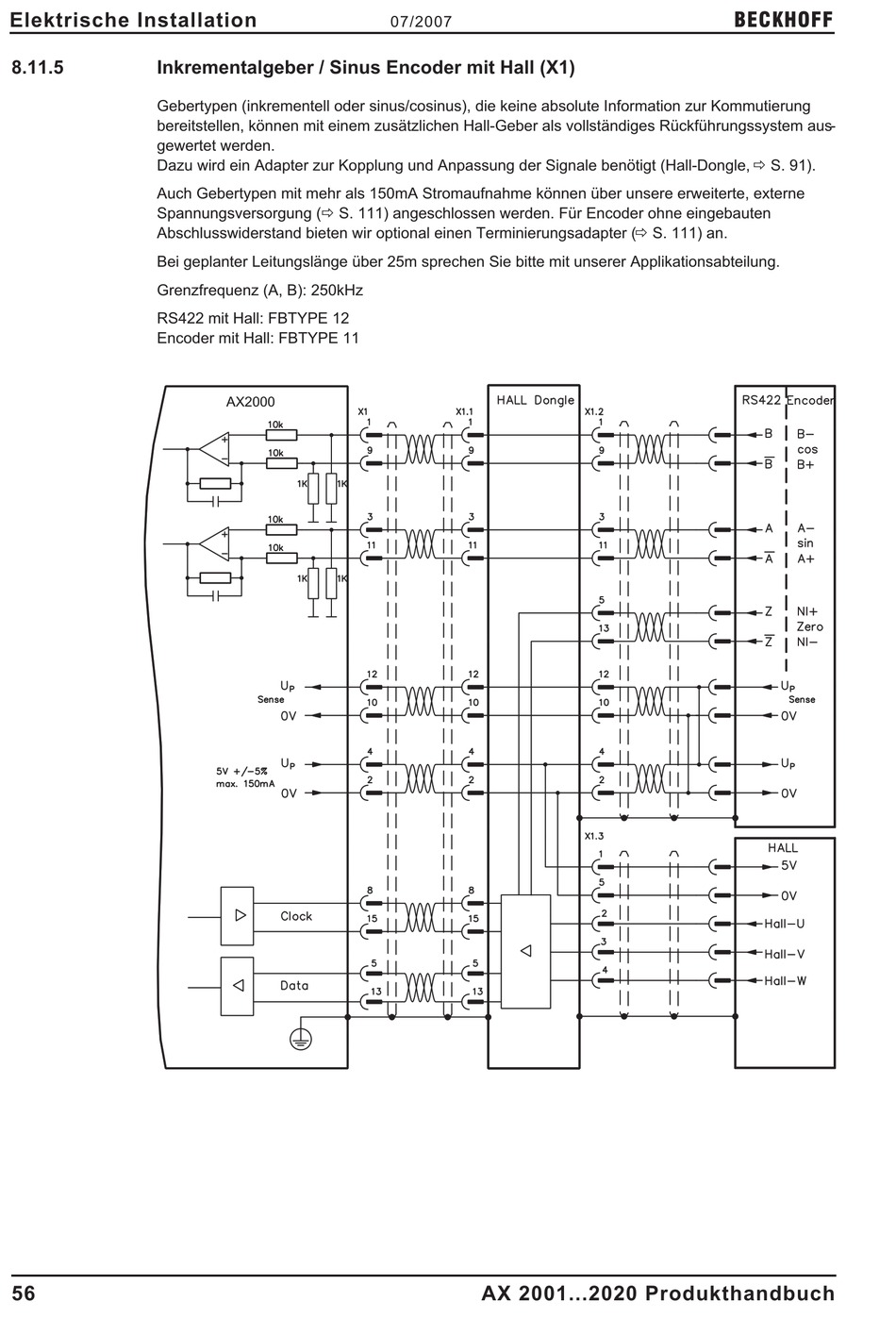

Inkrementalgeber / Sinus Encoder mit Hall (X1)

Gebertypen (inkrementell oder sinus/cosinus), die keine absolute Information zur Kommutierung
bereitstellen, können mit einem zusätzlichen Hall-Geber als vollständiges Rückführungssystem aus-
gewertet werden.
Dazu wird ein Adapter zur Kopplung und Anpassung der Signale benötigt (Hall-Dongle, ð S. 91).
Auch Gebertypen mit mehr als 150mA Stromaufnahme können über unsere erweiterte, externe
Spannungsversorgung (ð S. 111) angeschlossen werden. Für Encoder ohne eingebauten
Abschlusswiderstand bieten wir optional einen Terminierungsadapter (ð S. 111) an.
Bei geplanter Leitungslänge über 25m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz (A, B): 250kHz
RS422 mit Hall: FBTYPE 12
Encoder mit Hall: FBTYPE 11
