Elektrische Installation
8.3.2

Technische Daten Anschlussleitungen

Weitere Informationen über chemische, mechanische und elektrische Eigenschaften der Leitungen
erhalten Sie von unserer Applikationsabteilung.
Beachten Sie die Vorschriften im Kapitel "Leiterquerschnitte" auf Seite 20. Um den
Verstärker mit der max. erlaubten Kabellänge sicher zu betreiben, müssen Sie
Kabelmaterial verwenden, das den u.a. Anforderungen an die Kapazität genügt.
Isolationsmaterial
Mantel
Aderisolation
Kapazität
Motorleitung
Rückführ-Leitung
Bei Motorleitungen länger als 25m immer eine Motordrossel 3YL verwenden.
8.3.3

Schirmanschluss an der Frontplatte

42
07/2007
PUR (Polyurethan, Kurzzeichen 11Y)
PETP (Polyesteraphtalat, Kurzzeichen 12Y)
kleiner als 150 pF/m
kleiner als 120 pF/m
AX 2001...2020 Produkthandbuch
BECKHOFF

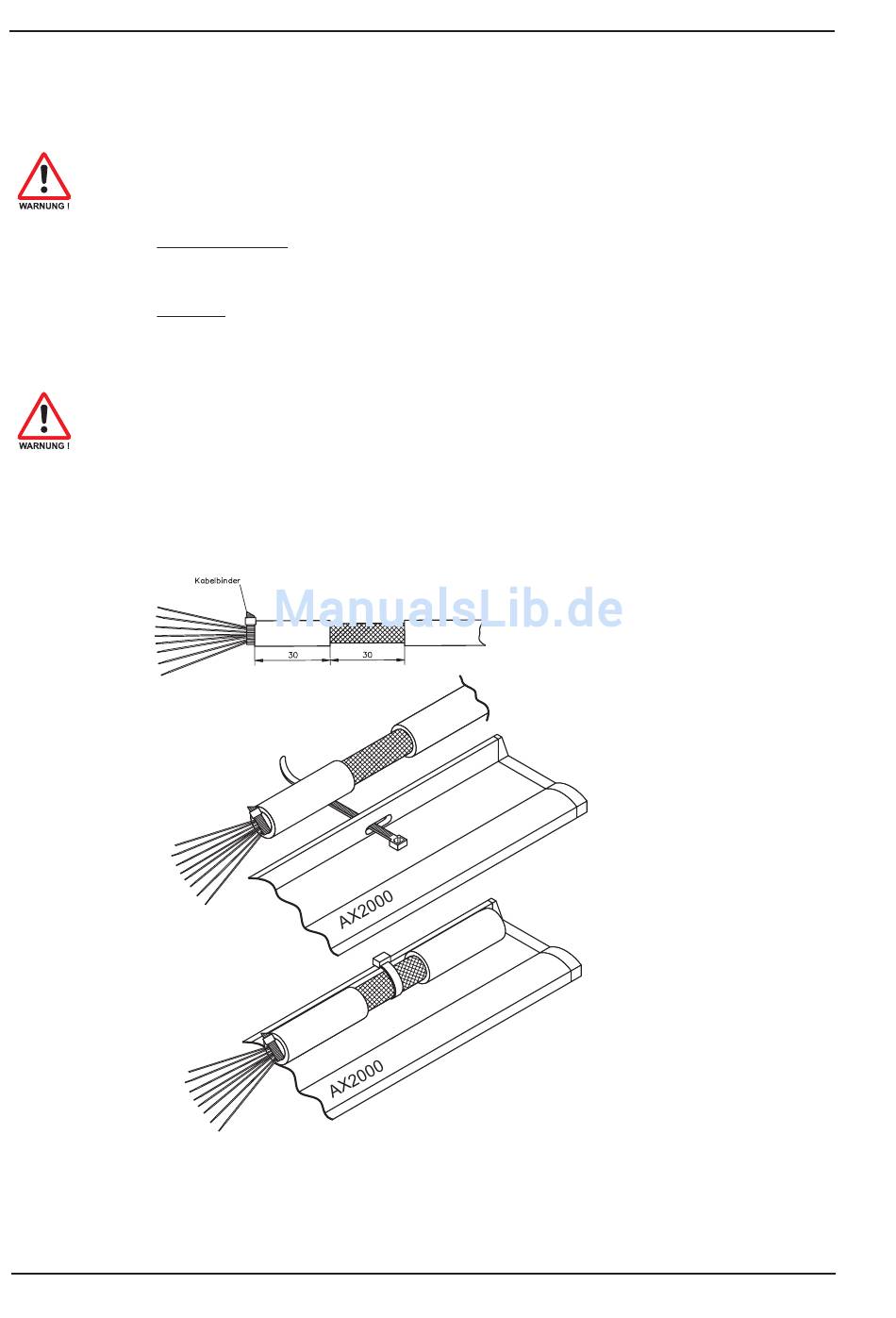

Entfernen Sie die äußere Ummantelung
des Kabels und das Schirmgeflecht auf
die gewünschte Aderlänge. Sichern Sie
die Adern mit einem Kabelbinder.
Entfernen Sie die äußere Ummantelung
der Leitung auf einer Länge von etwa
30mm ohne das Schirmgeflecht zu be-
schädigen.
Ziehen Sie einen Kabelbinder durch den
Schlitz in der Schirmschiene (Frontplat-
te) des Servoverstärkers.
Pressen Sie das Schirmgeflecht des
Kabels mit dem Kabelbinder fest gegen
die Schirmschiene
