Erweiterungskarte -Ethercat; Frontansicht; Leds; Anschlussbild - Beckhoff AX2001 Handbuch

Erweiterungen, Zubehör
10.2.6

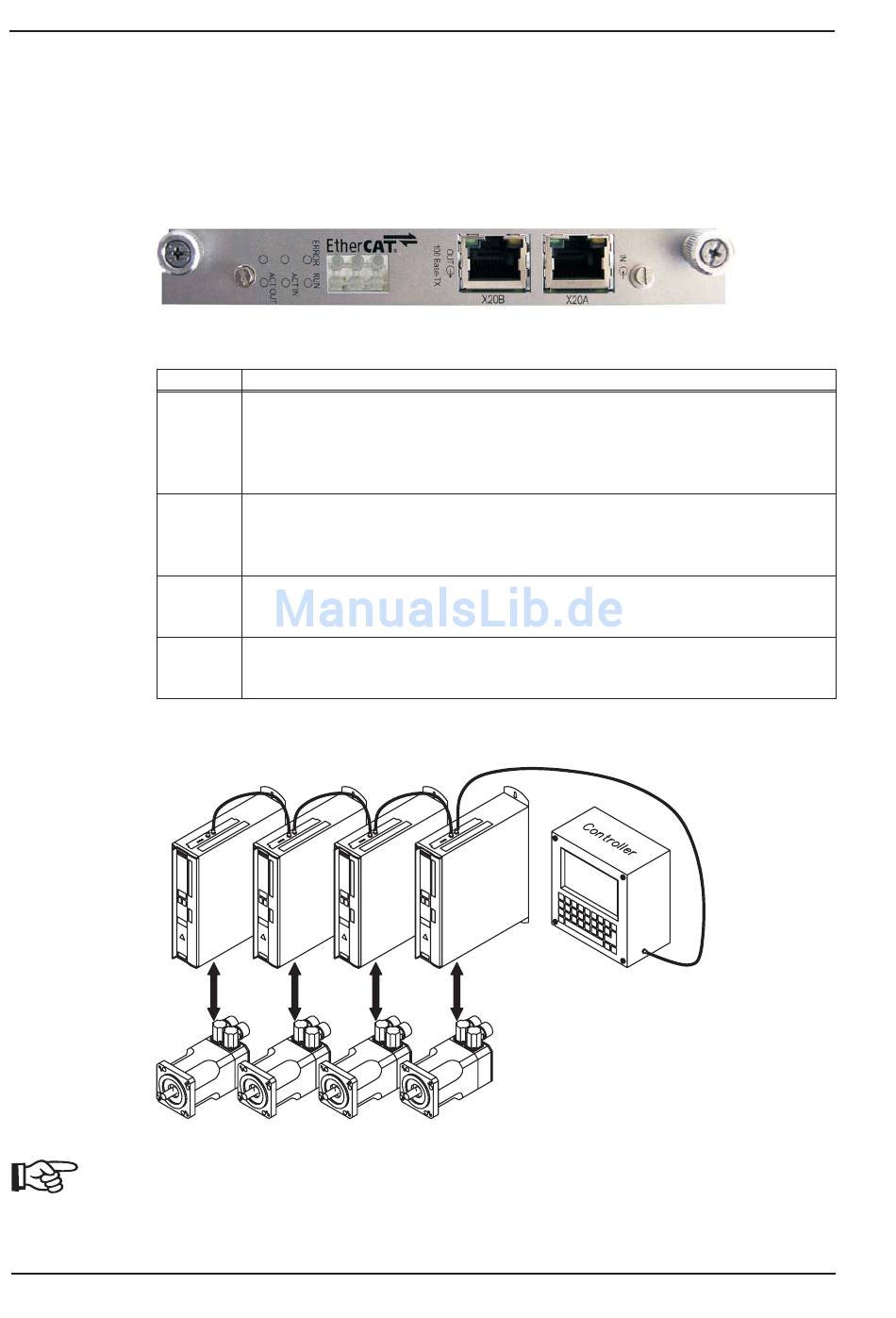

Erweiterungskarte -ETHERCAT-

Dieses Kapitel beschreibt die EtherCat Erweiterungskarte für den AX2000.
Informationen zu Funktionsumfang und Softwareprotokoll finden Sie in der EtherCat Dokumenta-
tion. Diese Erweiterungskarte ermöglicht den Anschluss des Servoverstärkers an das EtherCat
Netzwerk über RJ-45 Buchsen (IN- und OUT-Ports).
10.2.6.1

Frontansicht

10.2.6.2

LEDs

LED
ERROR
RUN
ACT IN
ACT OUT
10.2.6.3

Anschlussbild

AGND und DGND an Stecker X3 müssen gebrückt werden
108
07/2007
Funktion
flackert = Boot Fehler
blinkt ständig = Allgemeiner Konfigurationsfehler
blinkt einmal = Unerlaubter Statuswechsel
blinkt zweimal = Watchdog Timeout
aus = kein aktueller Fehler
an = Gerät hat Status OPERATIONAL
blinkt ständig = Gerät hat Status PRE-OPERATIONAL
blinkt einmal = Gerät hat Status SAFE-OPERATIONAL
aus = Gerät hat Status INIT
an = Verbunden, aber nicht aktiv an X20A (in)
flackert = Verbunden und aktiv an X20A (in)
aus = nicht verbunden an X20A (in)
an = Verbunden, aber nicht aktiv an X20B (out)
flackert = Verbunden und aktiv an X20B (out)
aus = nicht verbunden an X20B (out)
AX 2001...2020 Produkthandbuch
BECKHOFF
