BECKHOFF

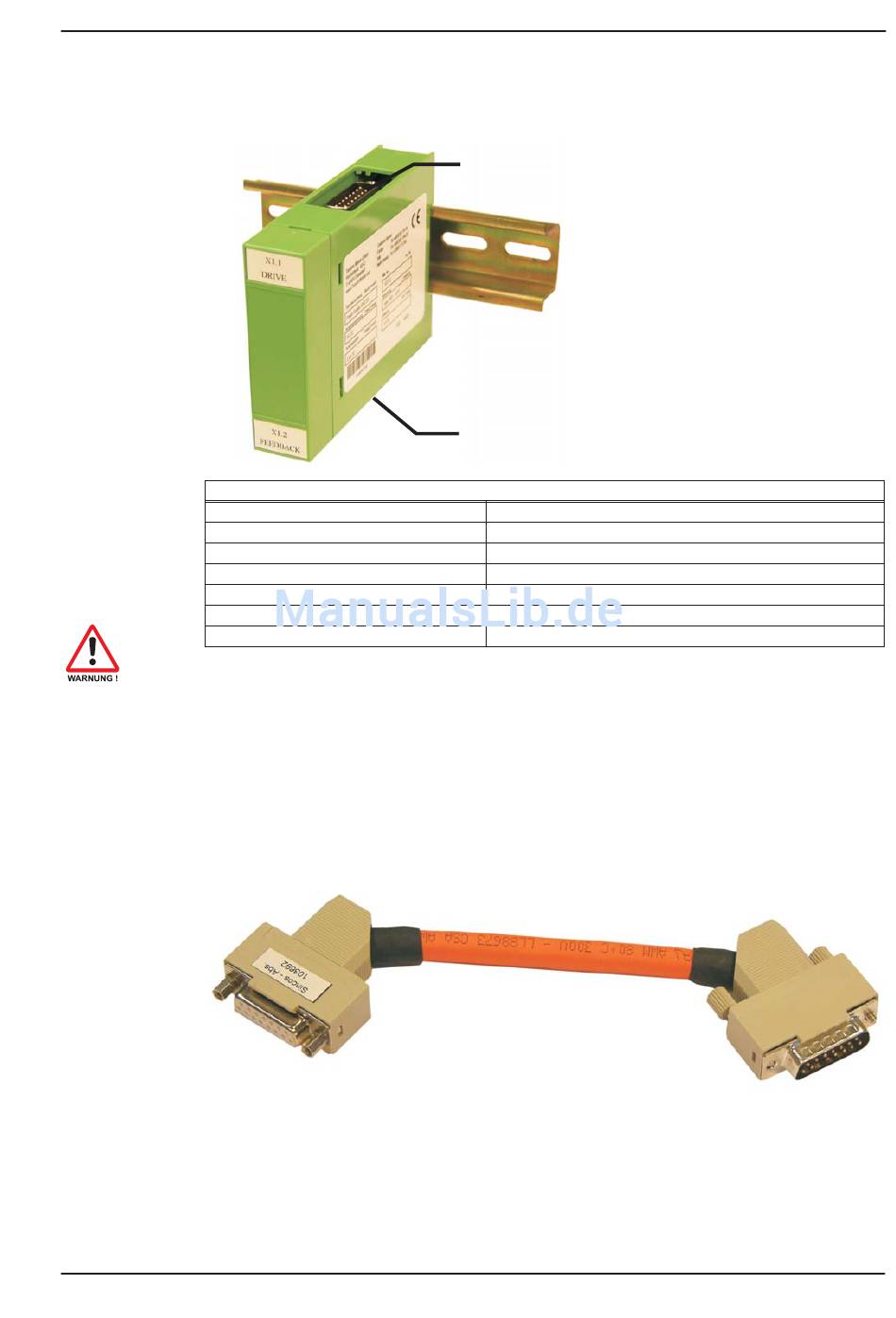

10.3 Spezialzubehör
10.3.1

Power Supply SINCOS

Technische Daten
Ausgangsspannung
Ausgangsstrom
Schutzart
Umgebungstemperatur
Montage
Kabellänge (Verstärker -> Netzteil)
Kabellänge (Netzteil -> Encoder)
10.3.2 Terminierungsadapter für Encoder-Leitungen
Encoder, die keine Abschlusswiderstände integriert haben, können über diesen Adapter mit unse-
ren Standardkabeln an X1 angeschlossen werden.
Die Abschlusswiderstände erhöhen die Störfestigkeit. Der ca. 200 mm lange Adapter wird am Ser-
voverstärker (X1) angeschlossen.
AX 2001...2020 Produkthandbuch
07/2007
Die erweiterte Spannungsversorgung
zum Servoverstärker
ermöglicht es, Gebersysteme an Stecker
(max. 2 m)
X1 mit einer Stromaufnahme von bis zu
400 mA DC zu betreiben. Diese Span-
nungsversorgung wird zwischen X1 und
den Geber geschaltet und vom AX2000
versorgt.
Für die Verbindung zwischen Verstärker
und Spannungsversorgung wird ein 1:1
beschaltetes Datenkabel von max. 2 m
Länge benötigt.
Der Geber wird über das normale Enco-
der-Anschlusskabel (max. 50 m) an die
Spannungsversorgung angeschlossen.
zum Geber
(max. 50 m)
5 V DC (-5%...+5%)
max. 400 mA DC
IP20
0...+55°C
Hutschiene
max. 2 m
max. 50 m
Erweiterungen, Zubehör
111
