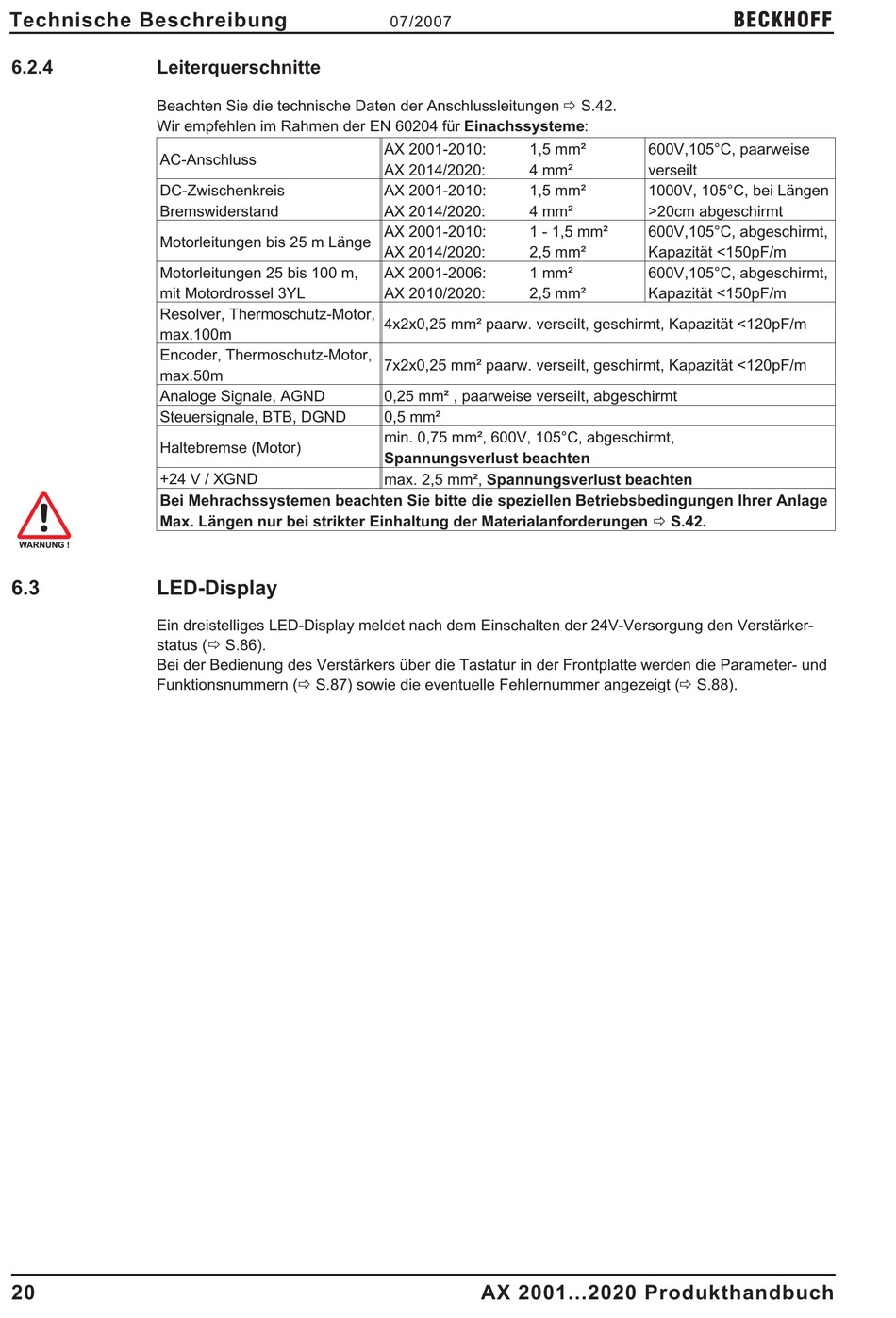

Technische Beschreibung
6.2.4

Leiterquerschnitte

Beachten Sie die technische Daten der Anschlussleitungen ð S.42.
Wir empfehlen im Rahmen der EN 60204 für Einachssysteme:
AC-Anschluss
DC-Zwischenkreis
Bremswiderstand
Motorleitungen bis 25 m Länge
Motorleitungen 25 bis 100 m,
mit Motordrossel 3YL
Resolver, Thermoschutz-Motor,
max.100m
Encoder, Thermoschutz-Motor,
max.50m
Analoge Signale, AGND
Steuersignale, BTB, DGND
Haltebremse (Motor)
+24 V / XGND
Bei Mehrachssystemen beachten Sie bitte die speziellen Betriebsbedingungen Ihrer Anlage
Max. Längen nur bei strikter Einhaltung der Materialanforderungen ð S.42.
6.3

LED-Display

Ein dreistelliges LED-Display meldet nach dem Einschalten der 24V-Versorgung den Verstärker-
status (ð S.86).
Bei der Bedienung des Verstärkers über die Tastatur in der Frontplatte werden die Parameter- und
Funktionsnummern (ð S.87) sowie die eventuelle Fehlernummer angezeigt (ð S.88).
20
07/2007
AX 2001-2010: 1,5 mm²
AX 2014/2020: 4 mm²
AX 2001-2010: 1,5 mm²
AX 2014/2020: 4 mm²
AX 2001-2010: 1 - 1,5 mm²
AX 2014/2020: 2,5 mm²
AX 2001-2006: 1 mm²
AX 2010/2020: 2,5 mm²
4x2x0,25 mm² paarw. verseilt, geschirmt, Kapazität <120pF/m
7x2x0,25 mm² paarw. verseilt, geschirmt, Kapazität <120pF/m
0,25 mm² , paarweise verseilt, abgeschirmt
0,5 mm²
min. 0,75 mm², 600V, 105°C, abgeschirmt,
Spannungsverlust beachten
max. 2,5 mm², Spannungsverlust beachten
AX 2001...2020 Produkthandbuch
BECKHOFF
600V,105°C, paarweise
verseilt
1000V, 105°C, bei Längen
>20cm abgeschirmt
600V,105°C, abgeschirmt,
Kapazität <150pF/m
600V,105°C, abgeschirmt,
Kapazität <150pF/m
