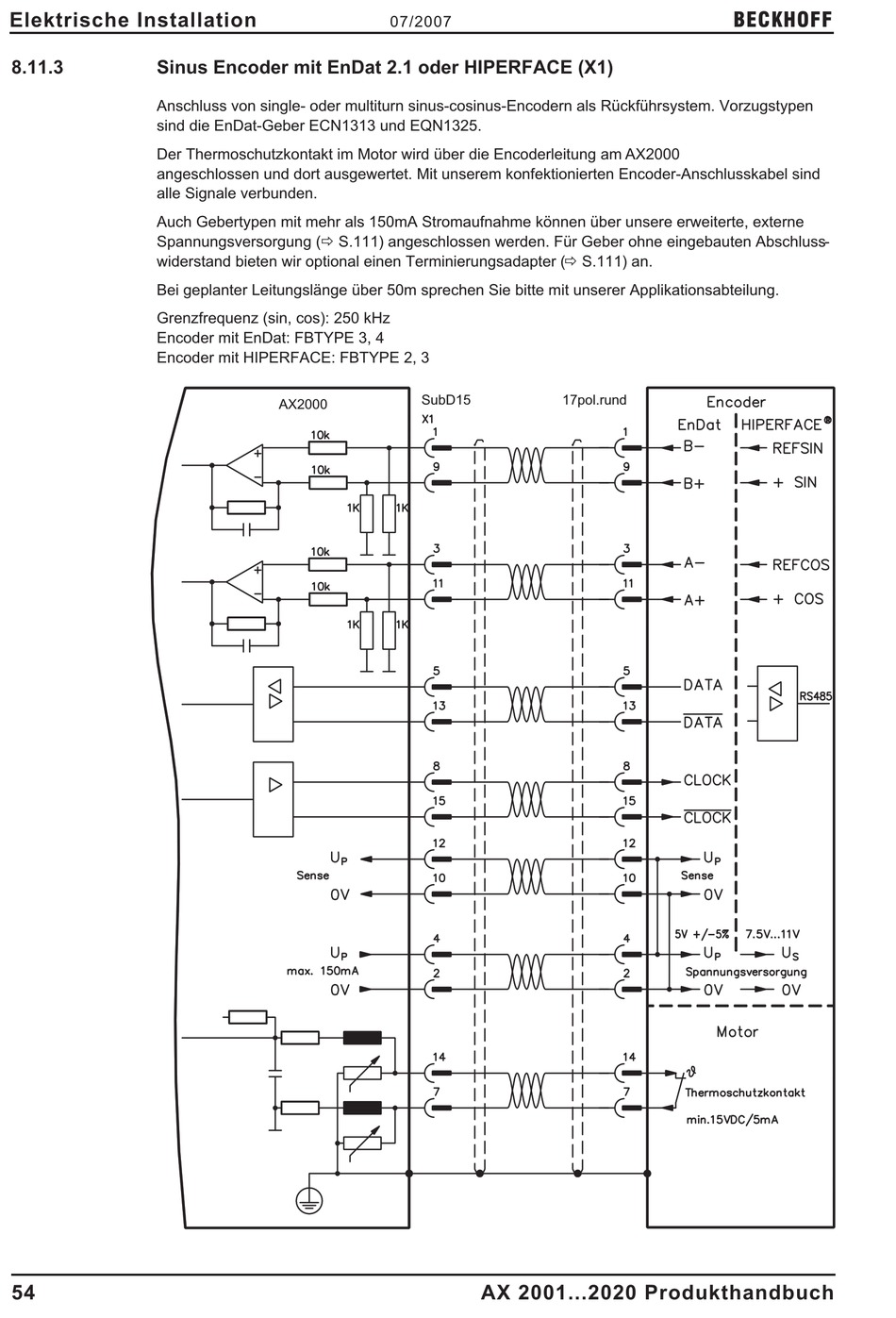

Sinus Encoder mit EnDat 2.1 oder HIPERFACE (X1)

Anschluss von single- oder multiturn sinus-cosinus-Encodern als Rückführsystem. Vorzugstypen
sind die EnDat-Geber ECN1313 und EQN1325.
Der Thermoschutzkontakt im Motor wird über die Encoderleitung am AX2000
angeschlossen und dort ausgewertet. Mit unserem konfektionierten Encoder-Anschlusskabel sind
alle Signale verbunden.
Auch Gebertypen mit mehr als 150mA Stromaufnahme können über unsere erweiterte, externe
Spannungsversorgung (ð S.111) angeschlossen werden. Für Geber ohne eingebauten Abschluss-
widerstand bieten wir optional einen Terminierungsadapter (ð S.111) an.
Bei geplanter Leitungslänge über 50m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
Encoder mit EnDat: FBTYPE 3, 4
Encoder mit HIPERFACE: FBTYPE 2, 3
