Erweiterungen, Zubehör
10.2.3

Erweiterungskarte -PROFIBUS-

Dieses Kapitel beschreibt die PROFIBUS Erweiterungskarte für den AX2000.
Informationen über der Funktionsumfang und das Softwareprotokoll finden Sie im Handbuch
"Kommunikationsprofil PROFIBUS DP".
Die PROFIBUS-Erweiterungskarte verfügt über zwei parallel verdrahtete, 9-polige Sub-D-Buchsen.
Die Spannungsversorgung der Erweiterungskarte findet durch den Servoverstärker statt.
10.2.3.1

Frontansicht

10.2.3.2

Anschlusstechnik

Leitungsauswahl, Leitungsführung, Schirmung, Busanschlussstecker, Busabschluss und Laufzeiten
werden in den "Aufbaurichtlinien PROFIBUS-DP/FMS" der PROFIBUS-Nutzerorganisation PNO,
beschrieben.
10.2.3.3

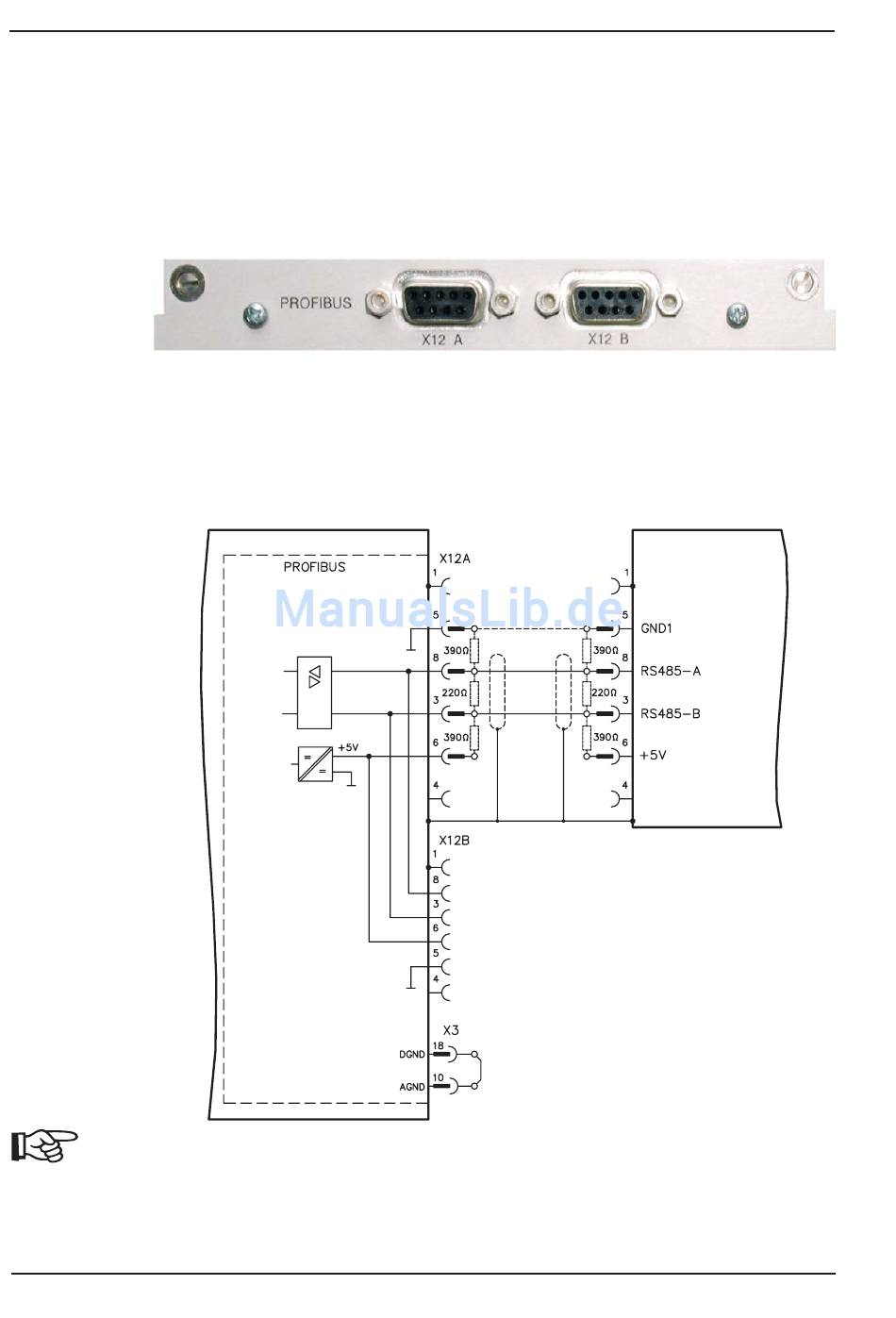

Anschlussbild

AGND und DGND (Stecker X3) müssen gebrückt werden !
