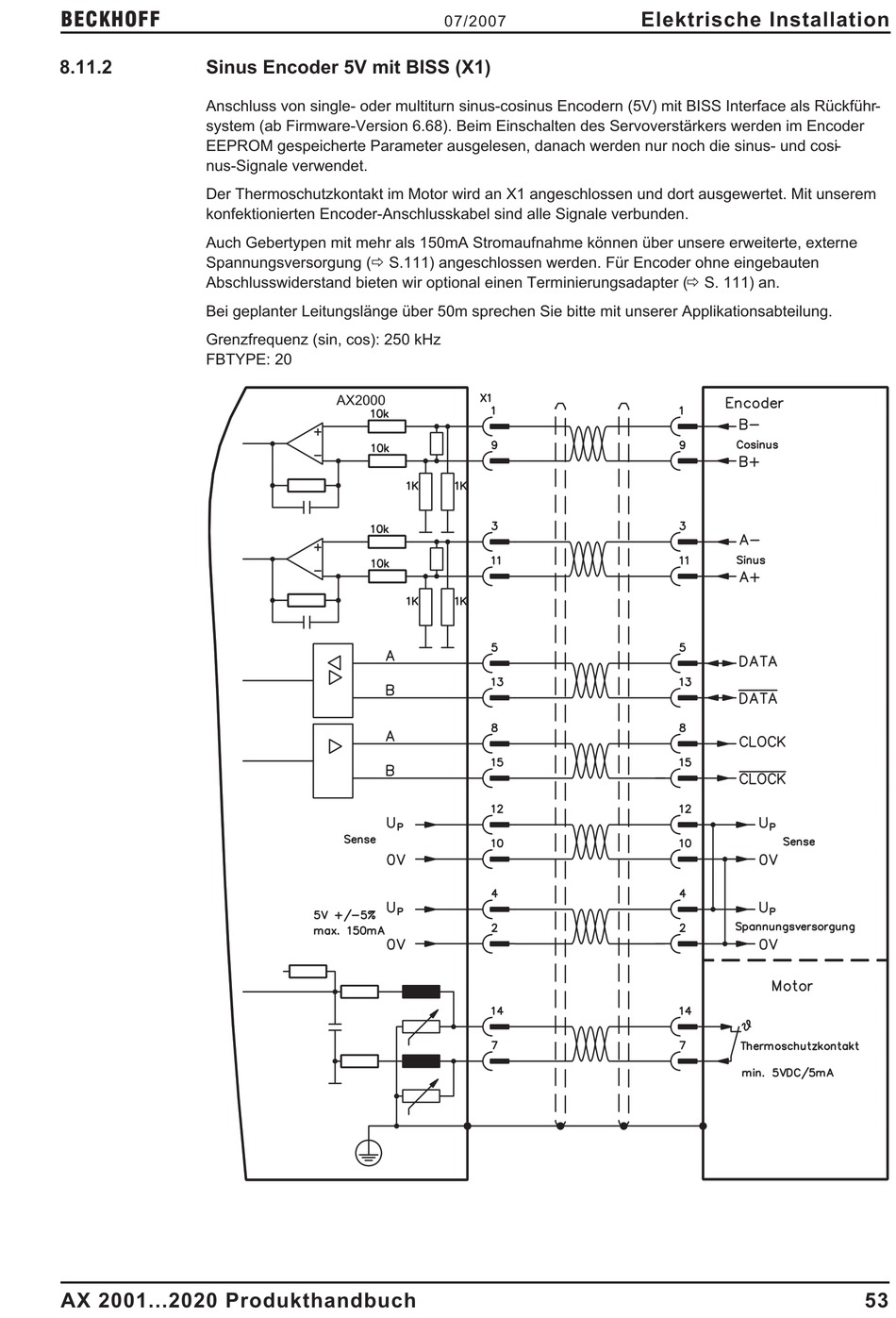

Sinus Encoder 5V mit BISS (X1)

Anschluss von single- oder multiturn sinus-cosinus Encodern (5V) mit BISS Interface als Rückführ-
system (ab Firmware-Version 6.68). Beim Einschalten des Servoverstärkers werden im Encoder
EEPROM gespeicherte Parameter ausgelesen, danach werden nur noch die sinus- und cosi-
nus-Signale verwendet.
Der Thermoschutzkontakt im Motor wird an X1 angeschlossen und dort ausgewertet. Mit unserem
konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden.
Auch Gebertypen mit mehr als 150mA Stromaufnahme können über unsere erweiterte, externe
Spannungsversorgung (ð S.111) angeschlossen werden. Für Encoder ohne eingebauten
Abschlusswiderstand bieten wir optional einen Terminierungsadapter (ð S. 111) an.
Bei geplanter Leitungslänge über 50m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
FBTYPE: 20
