BECKHOFF
8.12.1

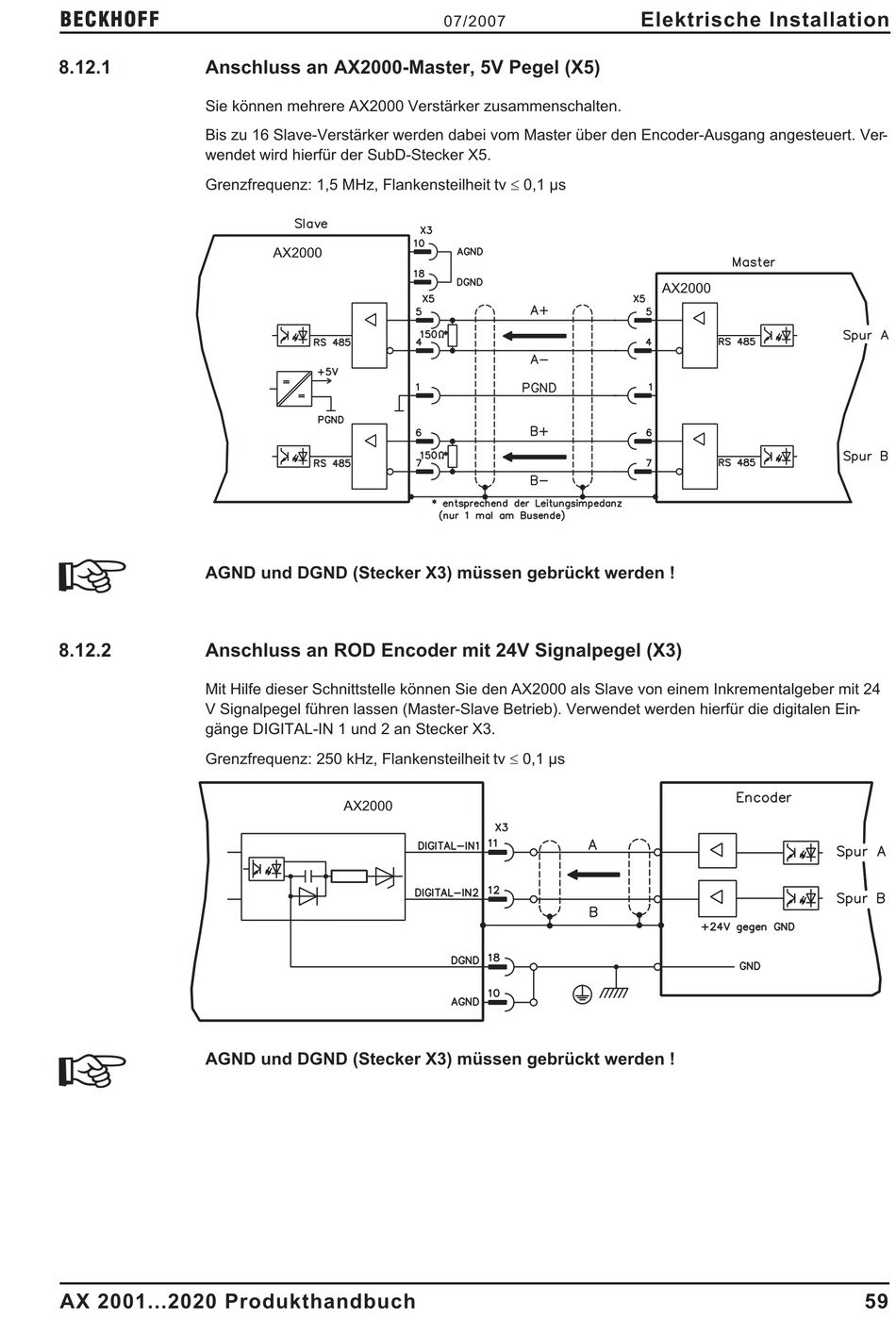

Anschluss an AX2000-Master, 5V Pegel (X5)

Sie können mehrere AX2000 Verstärker zusammenschalten.
Bis zu 16 Slave-Verstärker werden dabei vom Master über den Encoder-Ausgang angesteuert. Ver-
wendet wird hierfür der SubD-Stecker X5.
Grenzfrequenz: 1,5 MHz, Flankensteilheit tv £ 0,1 µs
AGND und DGND (Stecker X3) müssen gebrückt werden !
8.12.2

Anschluss an ROD Encoder mit 24V Signalpegel (X3)

Mit Hilfe dieser Schnittstelle können Sie den AX2000 als Slave von einem Inkrementalgeber mit 24
V Signalpegel führen lassen (Master-Slave Betrieb). Verwendet werden hierfür die digitalen Ein-
gänge DIGITAL-IN 1 und 2 an Stecker X3.
Grenzfrequenz: 250 kHz, Flankensteilheit tv £ 0,1 µs
AGND und DGND (Stecker X3) müssen gebrückt werden !
AX 2001...2020 Produkthandbuch
07/2007
AX2000
AX2000
Elektrische Installation
AX2000
59
