Positionssynchronisation (Winkelsynchronisation)

Der Positionsregler regelt im Gegensatz zum Drehzahlregler nicht die Geschwindigkeit des Slaveantriebs
zum Master sondern die Position bzw. den Winkel.

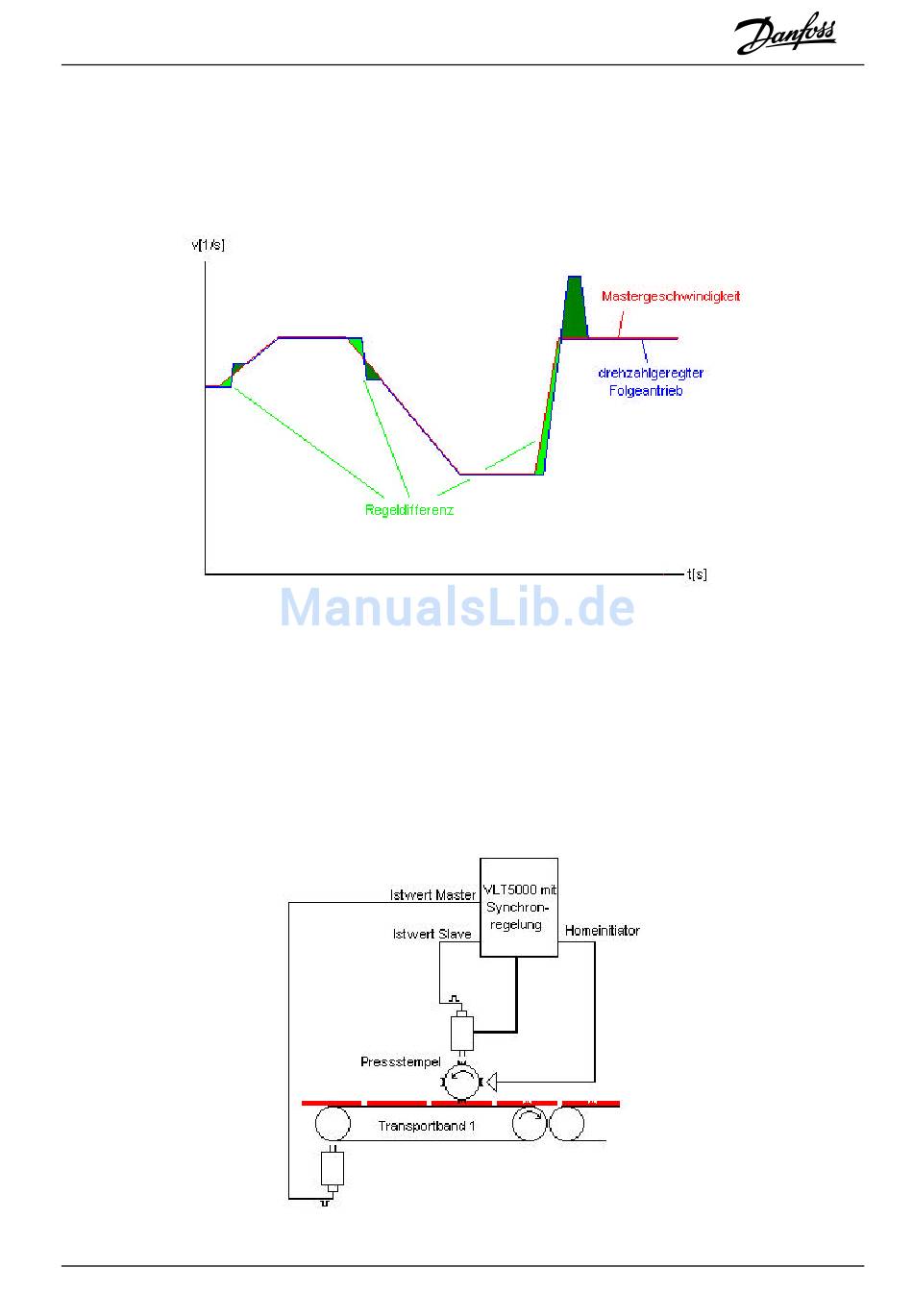

Abbildung 15, Regelverhalten bei Positionssynchronisation

Aus dem Diagramm ist ersichtlich, dass die Güte der Regelung davon abhängig ist, wie hoch zum Einen
die Leitantriebsbeschleunigungen sind und zum Anderen wie viel schneller der Folgeantrieb fahren darf
gegenüber dem Leitantrieb. Typisches Einsatzgebiet einer derartigen Regelung ist zum Beispiel der Ersatz
einer Königswelle. Oder auch Steuerungen für Mischeinrichtungen, bei denen eine Mischung nach
verschiedenen Verhältnissen erforderlich ist.
Im folgenden Beispiel ist eine Steuerung zu sehen, die mittig in vorbeifahrenden Formen eine Prägung
vornimmt. Hierbei ist auch ersichtlich, dass dies nicht mit einen Drehzahlsynchronisation zu
bewerkstelligen wäre, da auftretende Abweichungen zwangsläufig zu einem Auseinanderdriften der
Antriebe führen würde.

Abbildung 16, Stempelregelung mittels Positionssynchronisation
