Layout der Optionskarte

Die Abbildung zeigt die Position der Anschlüsse und des DIP-Schalters.
DIP-Schalter SW 1
Schalter
Beschriftung
1.1 Optionskarte muss mit einer externen
24V-Versorgungsspannung betrieben
1.2 Abschlusswiderstand nicht angeschlossen
(Z Kanal)
1.3 Abschlusswiderstand nicht angeschlossen
(B Kanal)
1.4 Abschlusswiderstand nicht angeschlossen
(A Kanal)
1.5 Optionskarte muss mit einer externen
Versorgungsspannung betrieben werden
(gemeinsam).
Die Werkseinstellung der Schalter 1 .1 - 1 .5 ist ON.
SW 1.2, 1.3 und 1.4 gelten nur für MK3B (Masterdrehgeber-Schnittstelle)
ACHTUNG!
Bei Einsatz der Funktion Virtueller Master muss in allen Optionen - ausgenommen die erste und letzte an das
Netzwerk angeschlossene Station - die Abschlusswiderstände ausgeschaltet sein (Schalter 1 .2-1.4). Siehe
auch die Anschlussbeispiele auf Seite 16 und 17.
10
®
VLT Serie 5000 Synchronregler

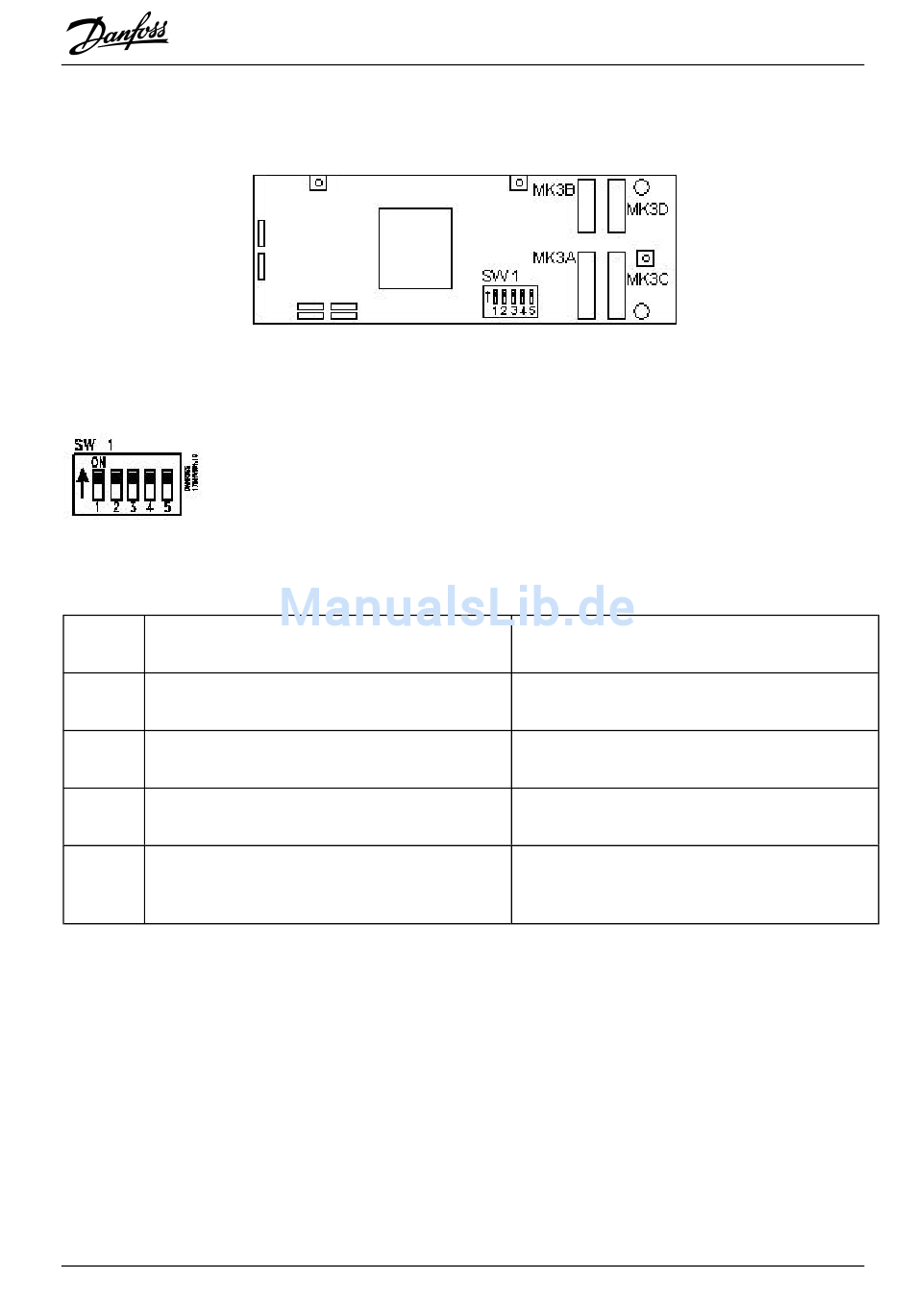

Abbildung 5, Layout der Optionskarte

OFF
MG.10.N2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
ON
Optionskarte wird von der Steuer-
karte (24 V) versorgt.
Abschlusswiderstand angeschlossen
(Z Kanal)
Abschlusswiderstand angeschlossen
(B Kanal)
Abschlusswiderstand angeschlossen
(A Kanal)
Optionskarte wird von der Steuer-
karte versorgt (gemeinsam).
