Instruktion

2.0 Installation

2.1 Vor der Installation

Die beiden Applikationen A217.1 / A317.1 sind nahezu identisch.
Die Applikation A317.1 verfügt jedoch über einige zusätzliche
Funktionen, die gesondert beschrieben werden.
Die Applikationen A217.1 und A317.1 sind sehr flexibel. Das
Grundkonzept ist nachfolgend beschrieben.
Warmwasser (WW)
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der WW-Kreis in die Betriebsart „Komfort" oder
„Sparen" geschaltet werden (d. h. zwei unterschiedliche
Temperaturwerte können für die gewünschte WW-Temperatur
festgelegt werden).
Der WW-Temperaturfühler/Speicherladetemperaturfühler S3 ist
der wichtigste Fühler.
Wenn die von S6 gemessene WW-Temperatur niedriger als die
gewünschte WW-Einschalttemperatur im Speicher ist, dann wird
die WW-Tauscherladepumpe bzw. die WW-Speicherladepumpe
(P1) eingeschaltet (EIN).
Die gewünschte WW-Temperatur/-Speicherladetemperatur
an S3 wird über das Motorregelventil (M1) ausgeregelt. Diese
Temperatur ist in der Regel 5 bis 10 Grad höher als die gewünschte
WW-Temperatur im Speicher. Ein maximaler Wert kann eingestellt
werden.
WW-Speicher mit 1 Temperaturfühler (S 6):
Übersteigt die an S6 gemessene WW-Temperatur die
gewünschte WW-Ausschalttemperatur im Speicher, dann wird die
WW-Tauscherladepumpe bzw. die WW-Speicherladepumpe (P1)
ausgeschaltet (AUS). Wählen Sie die Nachlaufzeit.
WW-Speicher mit 2 Temperaturfühlern (S 6 und S8):
Übersteigt die an S6 gemessene WW-Temperatur die gewünschte
WW-Einschalttemperatur im Speicher und die an S8 gemessene
WW-Temperatur die WW-Ausschalttemperatur, dann wird die
WW-Tauscherladepumpe bzw. die WW-Speicherladepumpe
(P1) ausgeschaltet (AUS). Eine Nachlaufzeit für die Pumpe kann
eingestellt werden.
In der Applikation für das Speicherladesystem kann die Leitung der
WW-Zirkulation entweder durch den WW-Speicher (Anschluss A)
oder durch den Wärmeübertrager (Anschluss B) erfolgen.
Die Lösung mit Anschluss A führt zu einem Schließen des
Motorregelventils nach dem WW-Speicherladevorgang.
Die Lösung mit Anschluss B wird verwendet, um den
Wärmeverlust in der WW-Zirkulationsleitung auszugleichen.
Zudem wird die Zirkulationstemperatur (an S3) nach dem
WW-Speicherladevorgang entsprechend der gewünschten
WW-Temperatur geregelt.
Die am Fühler S5 im Rücklauf zum Fernwärmenetz gemessene
Temperatur darf nicht zu hoch sein. Bei zu hohen Temperaturen
lässt sich die gewünschte WW-Temperatur anpassen (in der
Regel auf einen niedrigeren Wert), indem das Motorregelventil
schrittweise geschlossen wird.
4 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317

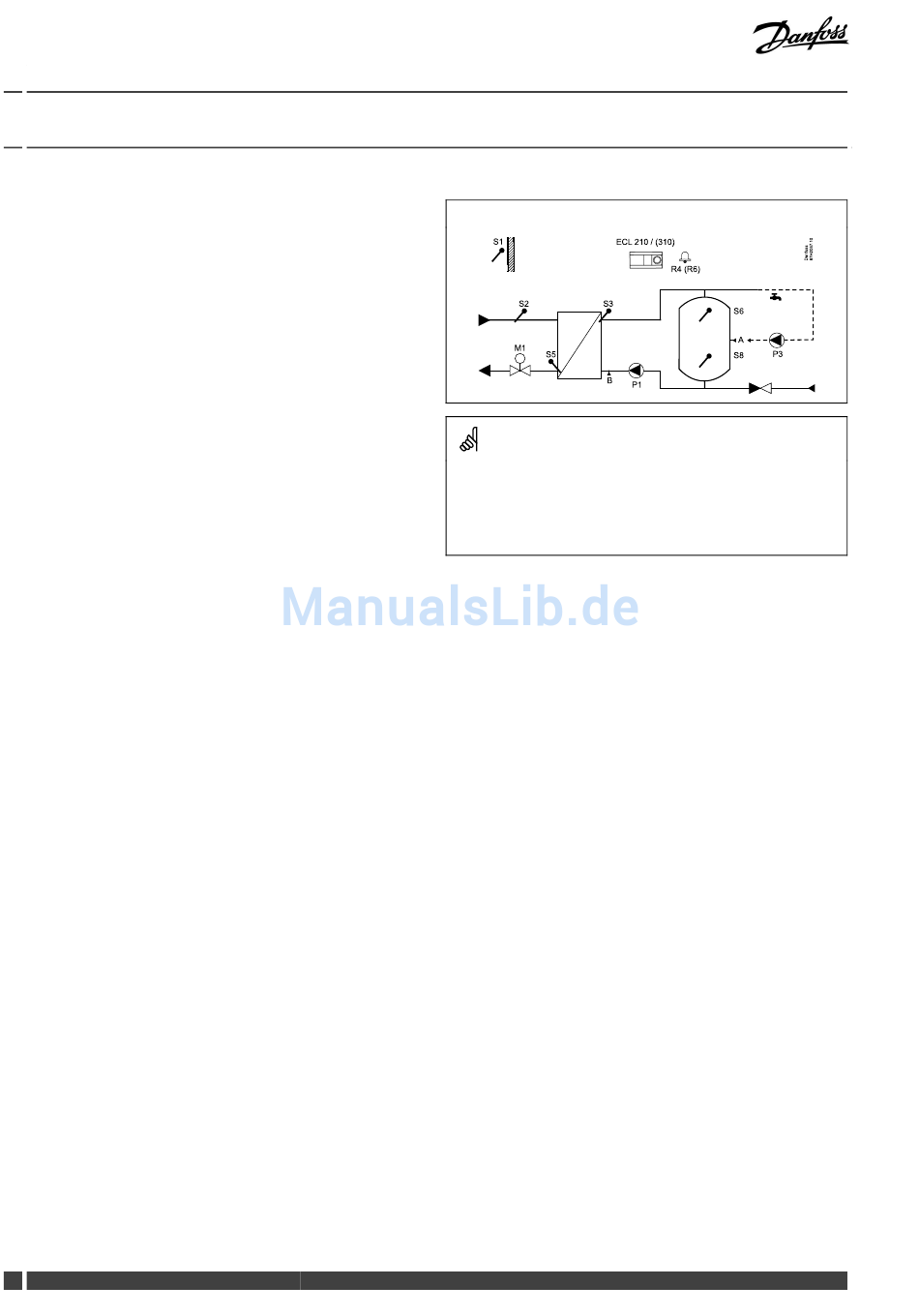

Typische A217.1./A317.1-Anwendung:
S 1
S 2
M1
S 5
Die Abbildung oben zeigt ein idealisiertes und vereinfachtes Beispiel,
in dem nicht alle für eine Heizungsanlage erforderlichen Bauteile
dargestellt sind.
Alle in der Abbildung bezeichneten Bauteile sind an den Regler ECL
Comfort angeschlossen.
Bauteilliste:
S1 Außentemperaturfühler
S2 Versorgungstemperaturfühler
S3
WW-Temperaturfühler/-Speicherladetemperaturfühler
S5
Rücklauftemperaturfühler
S6
Oberer WW-Speichertemperaturfühler
S8
Unterer WW-Speichertemperaturfühler
P1 WW-Speicherladepumpe (WW-Tauscherladepumpe)
P3 WW-Zirkulationspumpe
M1
Motorregelventil
R4
Alarmrelaisausgang, ECL Comfort 210
(R6)
Alarmrelaisausgang, ECL Comfort 310
VI.LG.U1.03
ECL 210 / (310)
R4 (R6)
S 3
S 6
A
P 3
S 8
B
P 1
Danfoss District Energy
