8. Assemblage du modèle réduit
Avant de commencer l'assemblage, lisez d'abord attentivement les différents chapitres à tête reposée. Une
figure représentant l'étape de montage décrite est jointe afin de faciliter la compréhension.
Veuillez noter que les numéros dans le texte se réfèrent toujours aux composants indiqués sur la figure
ci-contre à droite.
Pour le design et les couleurs du modèle réduit, orientez-vous à l'illustration, par ex. celle sur l'emballage.
Le design et les couleurs dans le présent mode d'emploi ne sont pas contractuels. Les accessoires comme
le moteur, les servos, la télécommande, etc. ne sont pas compris dans l'étendue de la livraison et sont
uniquement fournis à titre indicatif dans le présent mode d'emploi.
Les pièces en bois du modèle réduit ont été découpées sur mesure au laser. Sous l'effet de la chaleur, le
bois noircit pendant la découpe. Les emplacements sombres ou calcinés du bois ne sont donc pas encras-
sés ou de qualité inférieure, ils résultent simplement de la découpe précise au laser.
N'effectuez les travaux prévus dans les parties respectives qu'après avoir bien compris la procédure à
suivre et lorsque vous savez parfaitement ce à quoi vous devez faire attention au cours des travaux.

a) Assemblage de la surface portante

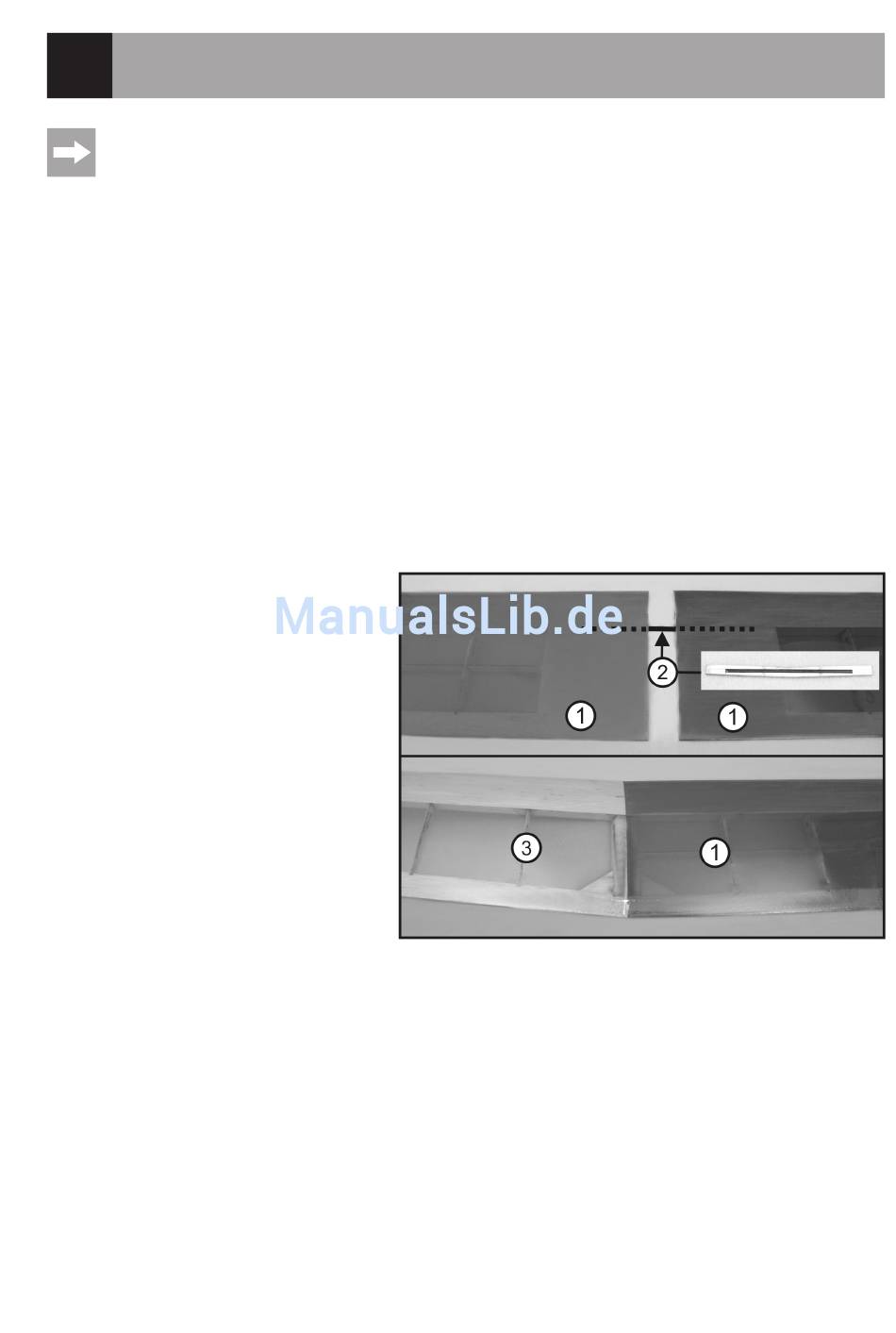

Assemblez les deux moitiés des pièces centra-
les des surfaces portantes (1) puis contrôlez
s'il est possible de réaliser un collage sans
interstice.
À cet effet, le raccord pour surfaces portantes
(2) en V doit également être emboîté.
Les irrégularités doivent être lissées à l'aide de
papier-émeri à grain moyen.
Le raccord pour surfaces portantes (2) se
compose d'une pièce en bois et d'une tige mé-
tallique. Les deux pièces doivent être collées
à fleur à l'aide de quelques gouttes de colle
instantanée.
Ajoutez ensuite les ailes extérieures (3) aux
pièces centrales correspondantes des surfaces
portantes puis contrôlez s'il est possible de réa-
liser un collage sans interstice.
Ici aussi, les irrégularités doivent être lissées à l'aide de papier-émeri à grain moyen.
Si toutes les pièces des surfaces portantes s'emboîtent parfaitement, elles peuvent être collées.
Collez d'abord avec précision les deux ailes extérieures (3) à l'aide de résine époxy 5 minutes sur les pièces centrales
correspondantes des surfaces portantes (1). Pour ce faire, appliquez respectivement une fine couche de colle à base
de résine époxy 5 minutes sur la pièce centrale correspondante de la surface portante et sur l'aile extérieure corres-
pondante. Jusqu'au durcissement complet de la colle, protéger le raccord de colle sur le dessus et le dessous avec
quelques morceaux de ruban adhésif. Éliminer immédiatement l'excédent de colle à l'aide d'un chiffon humide.
