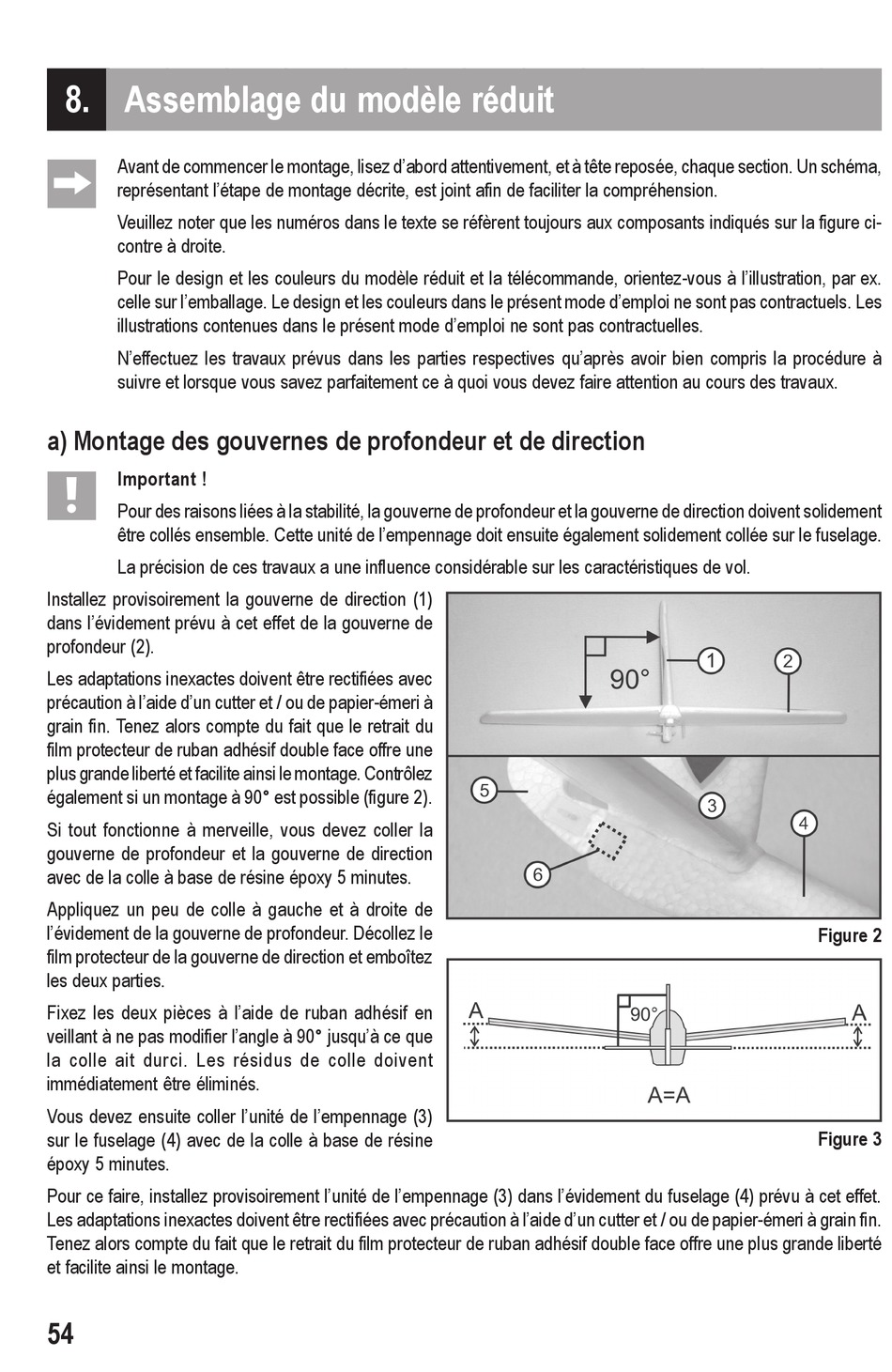

8. Assemblage du modèle réduit
Avant de commencer le montage, lisez d'abord attentivement, et à tête reposée, chaque section. Un schéma,
représentant l'étape de montage décrite, est joint afin de faciliter la compréhension.
Veuillez noter que les numéros dans le texte se réfèrent toujours aux composants indiqués sur la figure ci-
contre à droite.
Pour le design et les couleurs du modèle réduit et la télécommande, orientez-vous à l'illustration, par ex.
celle sur l'emballage. Le design et les couleurs dans le présent mode d'emploi ne sont pas contractuels. Les
illustrations contenues dans le présent mode d'emploi ne sont pas contractuelles.
N'effectuez les travaux prévus dans les parties respectives qu'après avoir bien compris la procédure à
suivre et lorsque vous savez parfaitement ce à quoi vous devez faire attention au cours des travaux.

a) Montage des gouvernes de profondeur et de direction

Important !
Pour des raisons liées à la stabilité, la gouverne de profondeur et la gouverne de direction doivent solidement
être collés ensemble. Cette unité de l'empennage doit ensuite également solidement collée sur le fuselage.
La précision de ces travaux a une influence considérable sur les caractéristiques de vol.
Installez provisoirement la gouverne de direction (1)
dans l'évidement prévu à cet effet de la gouverne de
profondeur (2).
Les adaptations inexactes doivent être rectifiées avec
précaution à l'aide d'un cutter et / ou de papier-émeri à
grain fin. Tenez alors compte du fait que le retrait du
film protecteur de ruban adhésif double face offre une
plus grande liberté et facilite ainsi le montage. Contrôlez
également si un montage à 90° est possible (figure 2).
Si tout fonctionne à merveille, vous devez coller la
gouverne de profondeur et la gouverne de direction
avec de la colle à base de résine époxy 5 minutes.
Appliquez un peu de colle à gauche et à droite de
l'évidement de la gouverne de profondeur. Décollez le
film protecteur de la gouverne de direction et emboîtez
les deux parties.
Fixez les deux pièces à l'aide de ruban adhésif en
veillant à ne pas modifier l'angle à 90° jusqu'à ce que
la colle ait durci. Les résidus de colle doivent
immédiatement être éliminés.
Vous devez ensuite coller l'unité de l'empennage (3)
sur le fuselage (4) avec de la colle à base de résine
époxy 5 minutes.
Pour ce faire, installez provisoirement l'unité de l'empennage (3) dans l'évidement du fuselage (4) prévu à cet effet.
Les adaptations inexactes doivent être rectifiées avec précaution à l'aide d'un cutter et / ou de papier-émeri à grain fin.
Tenez alors compte du fait que le retrait du film protecteur de ruban adhésif double face offre une plus grande liberté
et facilite ainsi le montage.
54
Figure 2
Figure 3
