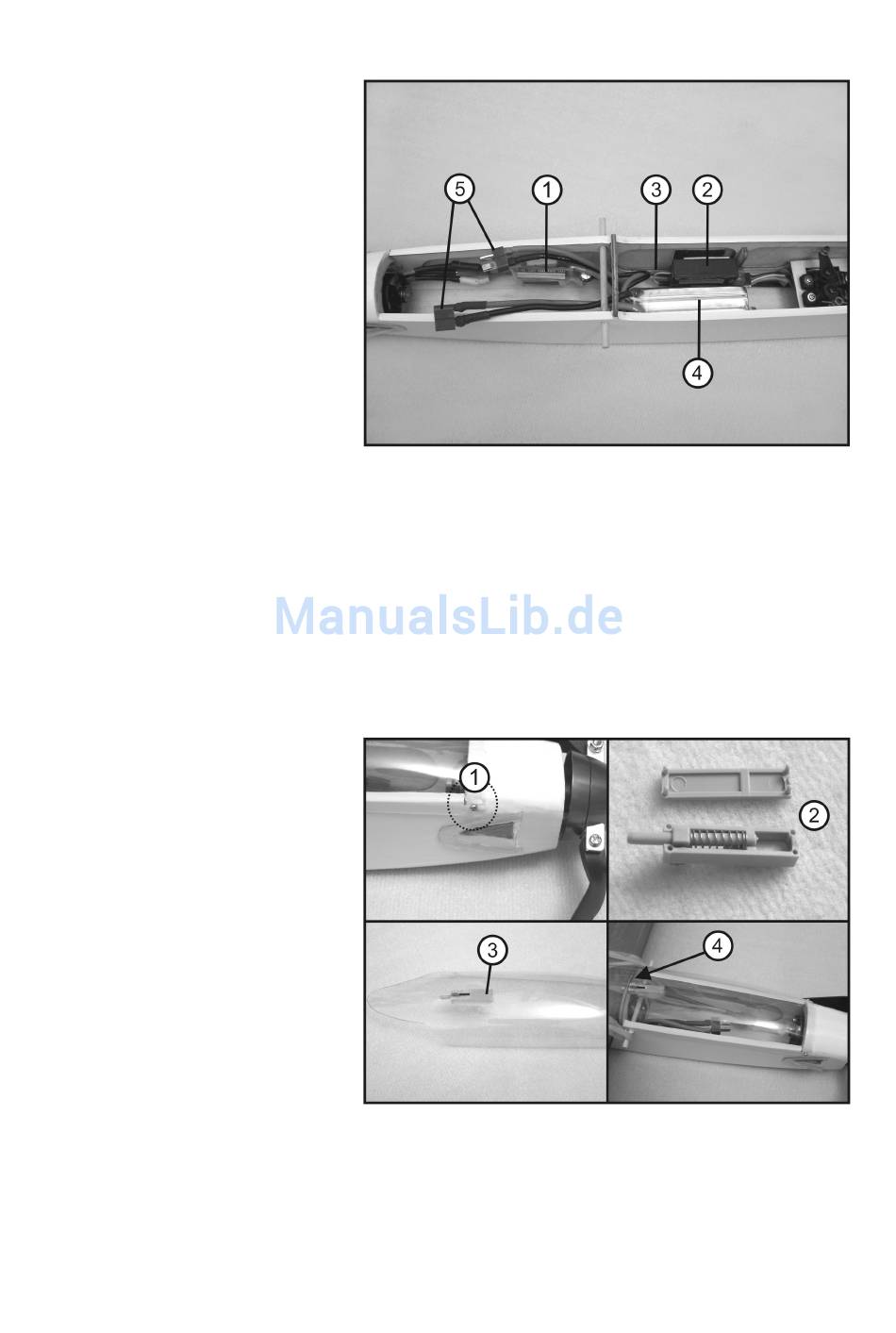

i) Montage von Flugregler, Empfänger und Flugakku
Der Flugregler (1) wird auf der rechten Seite
des Rumpfbootes mit doppelseitig klebendem
Servotape fixiert.
Der Empfänger (2) wird, nachdem die Funk-
tion der angeschlossenen Servos und des
Flugreglers geprüft wurde, mit doppelseitigem
Klebeband oder Servo-Tape entsprechend der
Abbildung auf der rechten Seite des Rumpfs
montiert.
Der Antennendraht (3) eines 2,4 GHz-Emp-
fängers wird im Rumpfboden geführt. In der
Praxis hat es sich bewährt, den Antennendraht
in einem Stück Bowdenzugrohr im Rumpf zu
verlegen.
Bei Fernsteuerungen in 35- bzw. 40 MHz-Tech-
nik sind die Empfangsantennen deutlich länger
und müssen aus dem Rumpf herausgeführt
und mit einem kleinen Gummi zum Leitwerk
nach hinten abgespannt werden.
Der Flugakku (4) wird am Rumpfboden mit Klettband befestigt. Die Position des Akkus ist abhängig vom Schwerpunkt
und kann in der Praxis von der Position in Bild 12 abweichen. Beachten Sie hierzu auch die Hinweise im Kapitel
„Einstellen des Schwerpunktes". In Bild 12 sehen Sie die Steckkontakte (5) von Flugregler und Flugakku.
j) Montage der Kabinenhaube
Schneiden Sie die Kabinenhaube entlang der
Linien auf dem Formteil der Kabinenhaube
aus.
Schneiden Sie links und rechts im vorderen
Bereich der Haube Längsschlitze in die Kabi-
nenhaube (1).
Drehen Sie analog zur Position der Kabinen-
haube links und rechts jeweils eine Schraube 6
x 1,2 mm in den Rumpf ein.
Bauen Sie den Kabinenhaubenverschluss (sie-
he auch Bild 2) zusammen (Bild 13, Pos. 2).
Setzen Sie hierzu den Schieber mit Feder in
die Gehäuseoberschale und verschließen den
Haubenverschluss mit den Gehäusedeckel.
Deckel und Oberschale verkleben Sie mit ei-
nem Tropfen Sekundenkleber.
Bild 12
Bild 13
