Opbouw van het model

Voordat u het model in elkaar gaat zetten, dient u eerst elk hoofdstuk zorgvuldig door te lezen. Voor de
duidelijkheid is steeds een afbeelding bijgevoegd die de beschreven bouwfase weergeeft.
Let op dat de nummers in de tekst steeds van toepassing zijn op de onderdelen in de rechter afbeelding
daarnaast.
Voor het design en de kleuren van het model richt u zich bijvoorbeeld naar de afbeelding op de verpak-
king. Design- en kleurafwijkingen in deze gebruiksaanwijzing zijn echter mogelijk. Accessoires, zoals motor,
servo's, afstandsbediening, etc. behoren niet tot de leveringsomvang en dienen in deze gebruiksaanwijzing
alleen als illustratie.
De houten onderdelen van het model werden via laser op pasmaat gesneden. Hierbij ontstaat hitte, het
hout wordt donker. Donkere, resp. verbrande plaatsen op het hout duiden daarom niet op vervuilde, resp.
minderwaardige of modern hout, maar zijn een aanduiding van de precieze lasernaad.
Voer de uit te voeren werkzaamheden aan de betreffende delen pas uit, als u de informatie goed begrijpt en
precies weet waar u moet op letten.
a) Samenbouw van de vleugels
Voeg de beide vleugelmiddendelen (1) samen
en controleer of een spelingvrij verlijmen mo-
gelijk is.
Hiervoor moet ook de vleugelverbinder (2) met
ingewerkte V-vorm worden ingestoken.
Onnauwkeurigheden moeten met middelgrof
schuurpapier glad worden gemaakt.
De vleugelverbinder (2) bestaat uit een houten
onderdeel en een metalen stang. Beide delen
moeten met een beetje secondenlijm stevig
worden samengekleefd.
Voeg vervolgens de buitenvleugels (3) aan de
respectievelijke vleugelmiddendelen samen en
controleer of een spelingvrij verlijmen mogelijk
is.
Ook hier moeten onnauwkeurigheden met
middelgrof schuurpapier glad worden ge-
maakt.
Als alle vleugelonderdelen optimaal samen passen, kunnen ze met elkaar worden vastgekleefd.
Kleef eerst de beide buitenvleugels (3) met behulp van 5-minuten-epoxylijm nauwkeurig aan de respectievelijke
vleugelmiddendelen (1) samen. Wrijf hiervoor telkens het vleugelmiddendeel en de buitenvleugel met een dun laagje
5-minuten-epoxylijm in. Tot aan het volledig uitharden van de lijm worden de lijmpunten aan de boven- en onderzij-
de met enkele strookjes kleefband vastgemaakt. Overbodige lijm moet onmiddellijk met een vochtige doek worden
verwijderd.

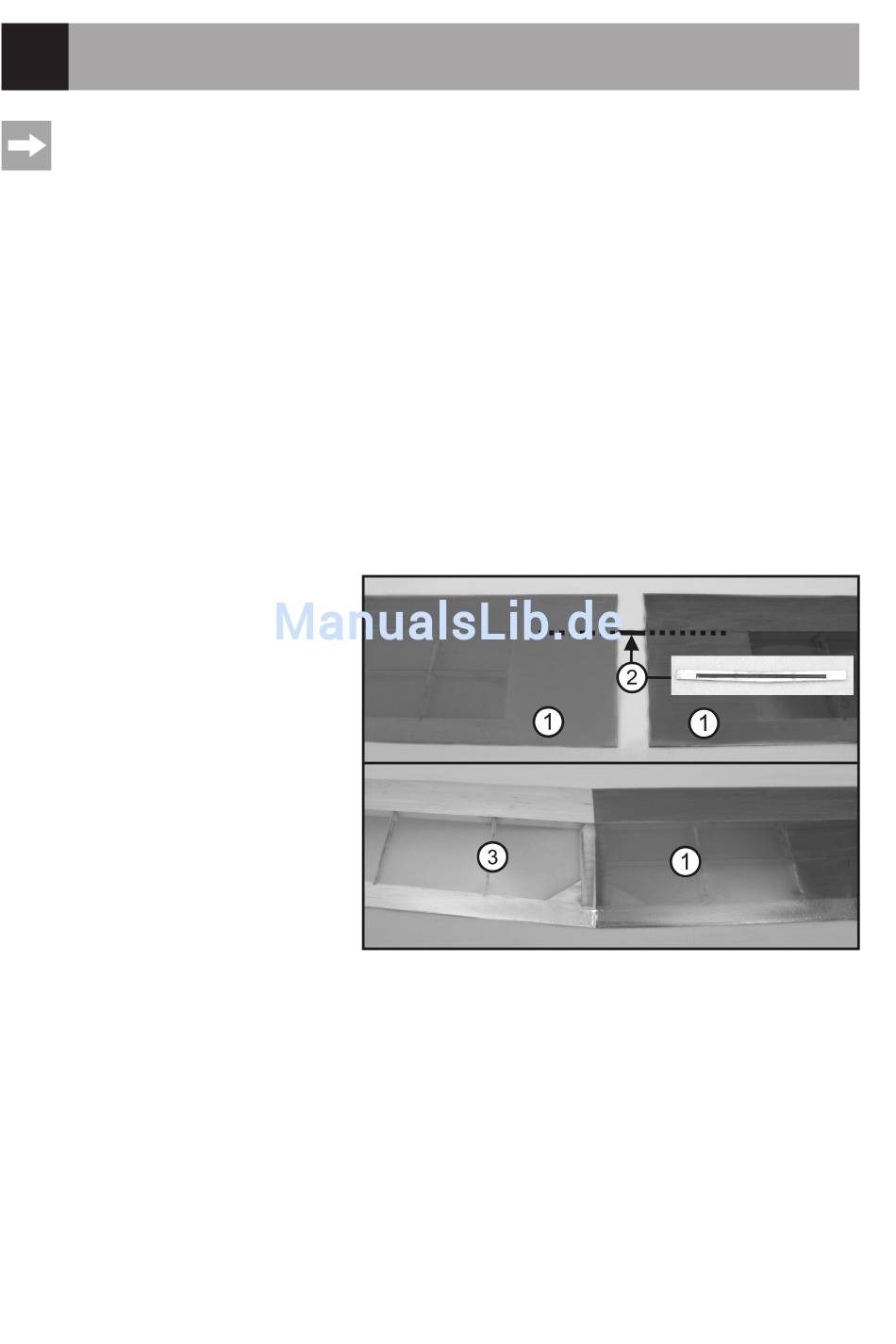

Afbeelding 3
