Montage Der Tragfläche Für Den Flugbetrieb - Reely Soarwing Bedienungsanleitung

Der Kabinenhaubenverschluss muss im hinteren Teil der Kabinenhaube (3) von innen eingeklebt werden. Messen Sie
hierzu bei aufgesetzter, in die Längsschlitze (1) eingeschobenen Kabinenhaube die korrekte Position aus.
Fertigen Sie für den Schieber ein passendes Langloch an.
Wenn alles perfekt passt, kann der Kabinenhaubenverschluss mit 5-Minuten-Epoxyd-Harz-Kleber eingeklebt werden.
Die Kabinenhaubenverschluss wird in dem Loch (Bild 13, Pos. 4) des ersten Spants (hinter dem ersten Befestigungs-
dübel) eingeschoben.
k) Montage der Tragfläche für den Flugbetrieb
Setzen Sie die Tragfläche auf den Rumpf auf
und spannen Sie für den Flugbetrieb jeweils
zwei Gummiringe längs und zweimal gekreuzt
zwischen den Dübeln am Rumpf.

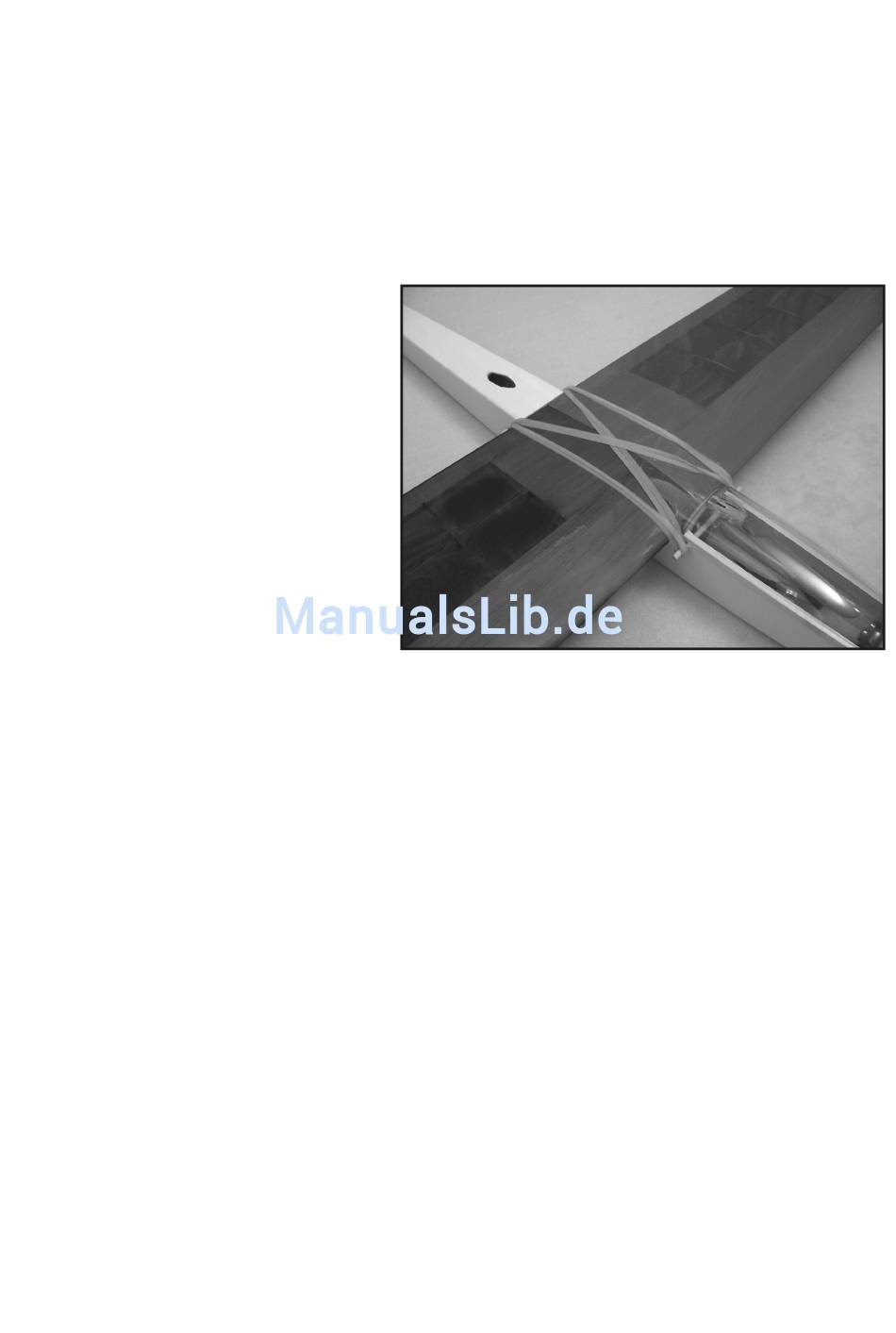

Bild 14
18
