Reely Soarwing Bedienungsanleitung Seite 12

Wenn alles perfekt positioniert ist, markieren Sie mit einem Stift außen am Rumpf auf der Höhenruderflossenuntersei-
te die genaue Position des Höhenleitwerkes. Danach demontieren Sie das Leitwerk wieder vom Rumpf und entfernen
innerhalb der Markierungen vorsichtig die Bügelfolie mit Hilfe eines Lötkolbens.
Jetzt können Sie das Leitwerk mit 5-Minuten-Epoxyd-Harz-Kleber dauerhaft und mittig am Rumpf befestigen. Jus-
tieren Sie das Leitwerk wieder wie in den Bildern gezeigt am Rumpf aus. Achten Sie auf die Aussparungen am
Höhenleitwerk und im Rumpf.

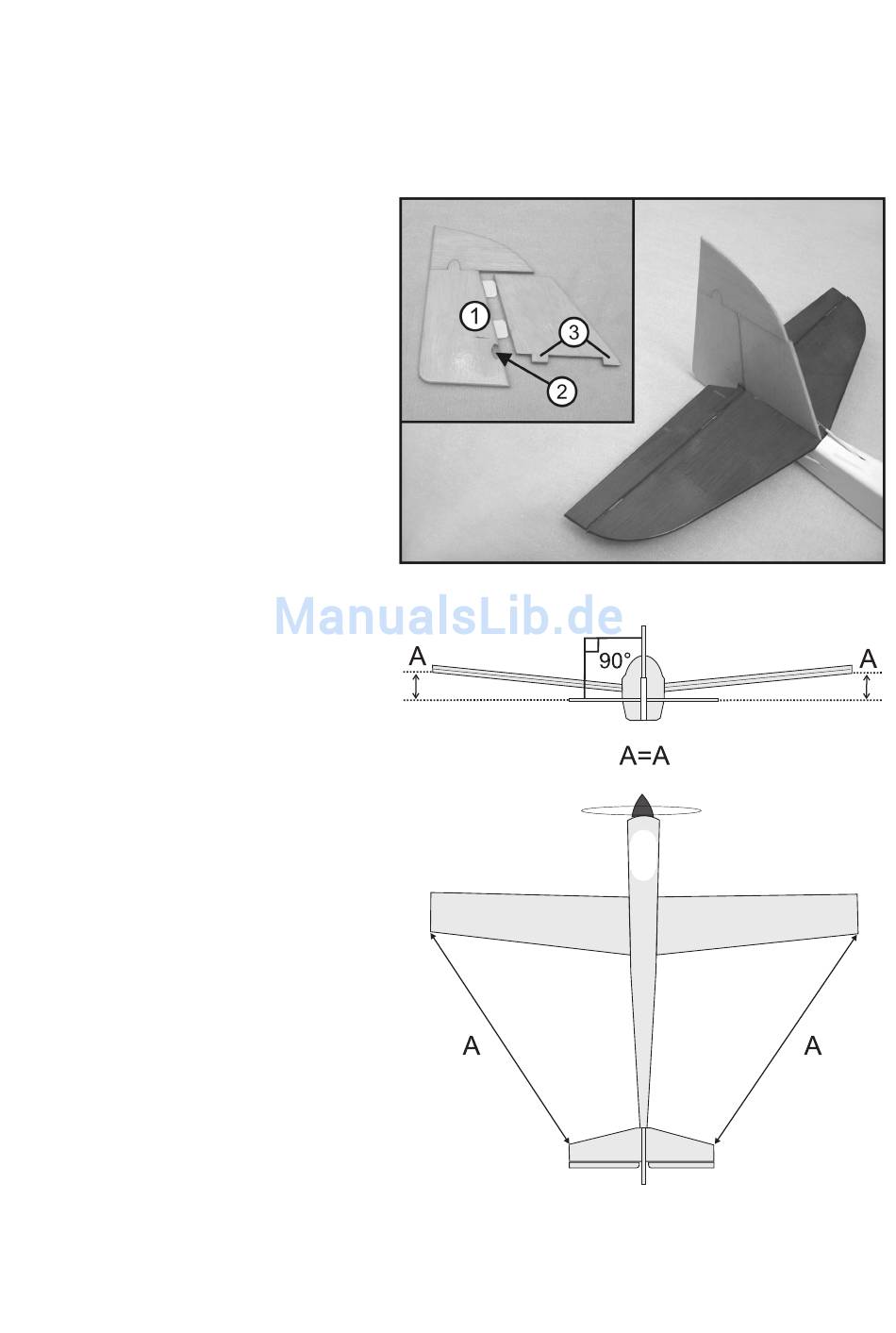

Kleben Sie zwei Ruderscharniere (Bild 5,
Pos. 1) in gleicher Art wie bereits beim Höhen-
ruder praktiziert mit dünnflüssigem Sekunden-
kleber in die Seitenruder ein und entfernen die
Bügelfolie an der Aussparung (Bild 5, Pos 2).
Danach positionieren Sie das Seitenruder mit-
tig an der Seitenuderflosse. Passt alles perfekt,
kleben Sie das Seitenruder mit dünnflüssigem
Sekundenkleber an die Ruderscharniere der
Seitenruderflosse. Achten Sie hierbei wie be-
reits beim Höhenruder praktiziert auf einen ge-
ringen, gleichmäßigen Spalt und auf eine gute
Beweglichkeit.
Halten Sie dann das Seitenruder auf die Öff-
nung des Rumpfes (Bild 4, Pos. 5) und positio-
nieren es mittig über den Schlitzen am Rumpf.
Prüfen Sie, ob die Seitenruderflosse in einem
90°-Winkel zum Höhenruder verklebt werden
kann (siehe Bild 6).
Wenn alles perfekt positioniert ist, markieren
Sie mit einem Stift oben auf der Höhenruder-
flossenoberseite die genaue Position des Sei-
tenleitwerkes.
Danach demontieren Sie das Leitwerk wieder
vom Rumpf und entfernen am Seitenruder an
den Stegen (Bild 5, Pos. 3) und auf der Unter-
seite als auch am Höhenruder innerhalb der
Markierungen mit einem Lötkolben vorsichtig
die Bügelfolie.
Jetzt können Sie das Leitwerk mit 5-Minuten-
Epoxyd-Harz-Kleber dauerhaft und mittig am
Rumpf befestigen. Justieren Sie das Leitwerk
wieder wie in den Bildern gezeigt am Rumpf
aus.
12
Bild 5
Bild 6
