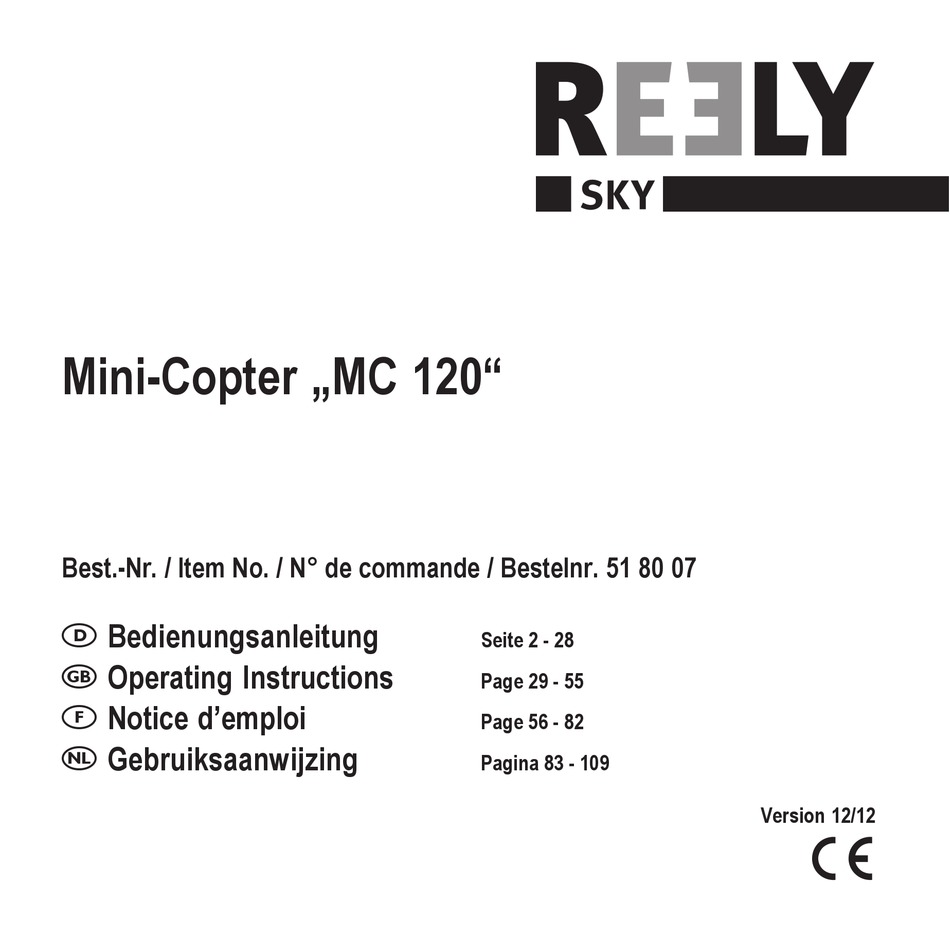

- Seite 1 Mini-Copter „MC 120“ Best.-Nr. / Item No. / N° de commande / Bestelnr. 51 80 07 Bedienungsanleitung Seite 2 - 28 Operating Instructions Page 29 - 55 Notice d’emploi Page 56 - 82 Gebruiksaanwijzing Pagina 83 - 109 Version 12/12 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ......................................4 Bestimmungsgemäße Verwendung ..............................5 Produktbeschreibung ................................... 5 Lieferumfang ......................................6 Symbol-Erklärung ....................................6 Sicherheitshinweise ....................................7 a) Allgemein ....................................... 7 b) Vor der Inbetriebnahme ................................. 8 c) Während des Betriebs ................................... 8 Batterie- und Akkuhinweise ................................10 a) Sender ...................................... - Seite 3 Seite Sendekanal wechseln ..................................24 Wartung, Pflege und Reparatur ................................. 25 a) Regelmäßige Reinigung ................................25 b) Austausch der Rotoren ................................25 Entsorgung ......................................27 a) Allgemein ..................................... 27 b) Batterien und Akkus ..................................27 Konformitätserklärung (DOC) ................................27 Technische Daten ....................................28 a) Sender ......................................
-
Seite 4: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung

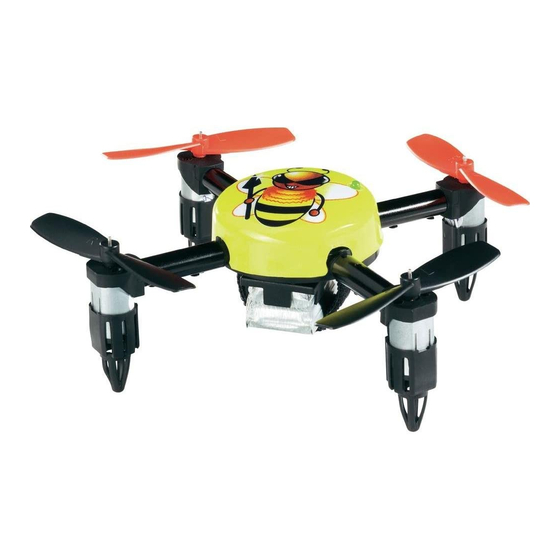

Bestimmungsgemäße Verwendung Das Modell „Mini-Copter MC 120“ ist ein modellhubschrauberähnliches Flugmodell und ausschließlich für den privaten Einsatz im Modell- baubereich und für die damit verbundenen Betriebszeiten ausgelegt. Für einen anderen Einsatz ist dieses System nicht geeignet. Eine andere Verwendung als zuvor beschrieben kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B. -
Seite 6: Lieferumfang
Lieferumfang Vormontierter „Mini-Copter MC 120“ Sender USB-Ladegerät Akku für das Modell Batterien für den Sender Zwei Ersatz-Rotoren linksdrehend Zwei Ersatz-Rotoren rechtsdrehend Ohne Abb.: Bedienungsanleitung Bild 1 Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Bereich zum jeweiligen Produkt. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/ Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshin- weise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. Von der Garantie und Gewährleistung ausgeschlossen sind ferner normaler Verschleiß... -
Seite 8: B) Vor Der Inbetriebnahme
b) Vor der Inbetriebnahme • Stellen Sie sicher, dass innerhalb der Reichweite der Fernsteuerung keine weiteren Modelle auf dem gleichen Fernsteuerkanal (Sende- frequenz) betrieben werden. Dies gilt für alle für Produkte, die mit 433 MHz betrieben werden (z.B. Wetterstationen, Funkkopfhörer etc.). Sie verlieren sonst die Kontrolle über die ferngesteuerten Modelle! Verwenden Sie immer unterschiedliche Kanäle, falls Sie zeitgleich zwei oder mehrere Modelle in unmittelbarer Nähe zueinander einsetzen wollen. - Seite 9 • Bei einem Defekt oder einer Fehlfunktion ist zuerst die Ursache der Störung zu beseitigen, bevor Sie Ihr Modell wieder starten. • Setzen Sie Ihr Modell und die Fernsteueranlage nicht über längere Zeit der direkten Sonneneinstrahlung oder großer Hitze aus. •...
-
Seite 10: Batterie- Und Akkuhinweise
Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Der „Mini-Copter MC 120“... -
Seite 11: B) Flugakku
b) Flugakku Achtung! Nach dem Flug ist der LiPo-Flugakku von der Elektronik des „Mini-Copter MC 120“ zu trennen. Lassen Sie den LiPo-Flugakku nicht an der Elektronik angesteckt, wenn Sie diesen nicht benutzen (z.B. bei Transport oder Lagerung). Andernfalls kann der LiPo-Flugakku tiefentladen werden. -
Seite 12: Startvorbereitungen
Startvorbereitungen a) Batterien in den Sender einlegen Entfernen Sie den Batteriefachdeckel (1) des Senders. Hierzu müssen Sie den Hebel (2) leicht nach unten drücken. Legen Sie zwei Batterien der Größe Micro/AAA polungsrichtig ein (3). Beachten Sie hierzu die entsprechenden Symbole im Batteriefach. Set- zen Sie den Batteriefachdeckel wieder ein. -
Seite 13: Bedienelemente Von Sender Und Modell
Schließen Sie den Flugakku (4) polungsrichtig an die Ladebuchse (5) an. Beachten Sie hierbei die Kontur des Steckers. Ist der Akku nicht defekt (hochohmig/unterbrochen) und die Netzversorgung ist gewährleistet, beginnt die Ladung. Dies wird durch die beiden roten LEDs (3 = Ladeanzeige) signalisiert. Folgende LED-Anzeigen sind möglich: Rote LED leuchtet dauerhaft: Ladevorgang läuft Rote LED blinkt:... -
Seite 14: B) Modelloberseite
b) Modelloberseite Rotoren vorne (rote Rotoren) Rotoren hinten (schwarze Rotoren) LED zur Statusanzeige Bild 5 c) Modellunterseite Taster zur Auswahl der Flugmodis Klettband zur Akkufixierung Anschlussbuchse für Flugakku Akkuhalterung Bild 6... -
Seite 15: Sicherheitseinrichtungen
Sicherheitseinrichtungen Der „Mini-Copter MC 120“ ist mit einer Reihe von Sicherheitseinrichtungen in Sender und Modell versehen, die das Modell vor Schäden bewahren bzw. mögliche Schäden auf ein Minimum reduzieren sollen. Sie Schutzmechanismen werden per LED- Anzeige (Modell) bzw. mit einem akustischen Warnsignal (Sender) kenntlich gemacht. a) Sender Bei jedem Einschalten des Senders wird der Ladezustand der eingelegten Batterien überprüft. - Seite 16 Sollte an den „Mini-Copter MC 120“ ein nicht vollständig geladener Akku angeschlossen werden, kann es ebenfalls zu einer Unterspannungserkennung kommen und die Motoren starten nicht. Laden Sie in diesem Fall den Flugakku erst vollständig auf und probieren Sie den Start erneut. Als weitere Sicherheitseinrichtung werden die Motoren abgeschaltet, sobald einer oder mehrere Rotoren blockiert sind.
-
Seite 17: Informationen Zum Ersten Start
Informationen zum ersten Start a) Schwebeflug Um die Erklärung der Steuerung einfacher und einheitlicher zu gestalten, werden hier die klassischen Begriffe verwendet. Diese kommen aus der Fliegersprache und sind weit verbreitet. Richtungsbezeichnungen sind dabei stets aus der Perspektive eines „virtuellen“ Piloten im Modell zu verstehen. Als Richtungs- anzeiger gelten die beiden roten Rotoren und bedeuten „vorne“. -
Seite 18: B) Gier
b) Gier Als Gier wird die Drehung des „Mini-Copter MC 120“ um die Hochachse (senkrechte Achse) genannt. Diese Bewegung tritt entweder ungewollt aufgrund des Drehmoments der Rotoren oder gewollt als Flugrichtungsänderung auf. Beim „Mini-Copter MC 120“ wird diese Bewegung nicht mit einem Heckrotor kontrolliert, sondern durch Drehzahländerung der einzelnen Rotoren zueinander. Die beiden roten Rotoren zeigen „vorne“... -
Seite 19: C) Nick
c) Nick Als Nick wird die Bewegung um die Querachse bezeichnet, vergleichbar mit der Nickbewegung eines Kopfes. Dadurch gewinnt der „Mini- Copter MC 120“ an Fluggeschwindigkeit vorwärts bzw. rückwärts oder bremst ab. Die beiden roten Rotoren zeigen „vorne“ an. Bewegen Sie den rechten Steuerknüppel nach vorne, wird der Mini-Copter in der Gesamtheit nach vorne schweben. Bewegen Sie den Steuerknüppel nach hinten, wird der Mini-Copter nach hinten schweben. -
Seite 20: D) Roll
d) Roll Als Roll wird die Bewegung um die Längsachse bezeichnet, vergleichbar mit dem seitwärts Rollen einer Kugel (oder dem seitwärts Gehen einer Krabbe). Dadurch bewegt sich durch Anheben einer Seite der Mini-Copter MC 120 unabhängig seiner Vorwärtsrichtung zur Seite. Die beiden roten Rotoren zeigen „vorne“... -
Seite 21: Allgemeines Steuerverhalten
Der Sportmodus wird den Piloten empfohlen, die schon Erfahrungen mit anderen Helikopter- bzw. QuadroCopter-Modellen gesammelt haben. In diesem Modus ist das Modell schon deutlich agiler in seinem Steuerverhalten als im Anfängermodus. Im Expertenmodus werden keine Steuersignale begrenzt. Die Stabilisierungssensoren sind in der Wirkweise deutlich reduziert. Der „Mini- Copter MC 120“... -
Seite 22: Der Erste Start
Der erste Start Die Bedienung und der Betrieb von ferngesteuerten Flugmodellen muss erlernt werden! Wenn Sie noch nie ein solches Modell gesteuert haben, so starten Sie besonders vorsichtig und machen Sie sich erst mit den Reaktionen des Modells auf die Fern- steuerbefehle vertraut. - Seite 23 • Erhöhen Sie danach das Gas, bis sich der „Mini-Copter MC 120“ mindestens 50 cm über dem Boden befindet. In dieser Höhe haben Sie den sogenannten Bodeneffekt überwunden und der Mini-Copter ist in seiner Fluglage stabiler und lässt sich leichter kontrollieren. Versuchen Sie eine leichte Drift mit den Trimmhebeln für Gier, Nick oder Roll vorsichtig zu korrigieren.
-
Seite 24: Bindungs-Funktion
Bindungs-Funktion Der Fernsteuersender und das Modell sind mit einem speziellen, verschlüsselten Sendesignal miteinander gekoppelt. Hierbei spricht man von einem „Binding“ beider Komponenten, die einen weitestgehend störungsfreien Betrieb gewährleistet. Sender und Modell sind ab Werk schon miteinander gebunden. Durch äußere Einwirkungen (z.B. starke Störstrahlungen) kann dieses Binding verloren gehen. In diesem Fall würde der „Mini-Copter MC 120“... -
Seite 25: Wartung, Pflege Und Reparatur
Wartung, Pflege und Reparatur a) Regelmäßige Reinigung Der „Mini-Copter MC 120“ ist ein sehr einfach, aber dennoch durchdacht aufgebautes Fluggerät. Es gibt keine mechanischen Teile, die einer Schmierung oder sonstigen Wartung bedürfen. Dennoch sollten Sie den „Mini-Copter MC 120“ nach jedem Flugbetrieb von eventuell vorhandenen Verschmutzungen (Wollfäden, Haare, Staub etc.) reinigen. - Seite 26 Auf den Rotoren sind für die Drehrichtung Kennzeichnungen vorhanden („L“ bzw. „R“). Die Kennzeichnung „L“ bzw. „R“ zeigt hierbei nach oben. Die Rotoren mit der Kennzeichnung „L“ müssen auf den Motoren montiert werden, die links (gegen den Uhrzeigersinn) drehen. Die Rotoren mit der Kennzeichnung „R“ müssen auf die Motoren montiert werden, die rechts (im Uhrzeigersinn) drehen. Achtung! Beachten Sie unbedingt die Drehrichtung des jeweiligen Motors und die Wahl des entsprechenden Rotors.
-
Seite 27: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsor- gung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über ... -
Seite 28: Technische Daten
Technische Daten a) Sender Sendefrequenz: ............433 MHz Anzahl Sendekanäle: ..........5 Sender-Reichweite: ..........max. 40 m (Freifeld) Betriebsspannung: ..........3 V/DC (2 Batterien vom Typ Micro/AAA) Anzahl Steuerkanäle: ..........4 Abmessungen (B x L x H): ........150 x 100 x 70 mm Gewicht Sender (inkl. -
