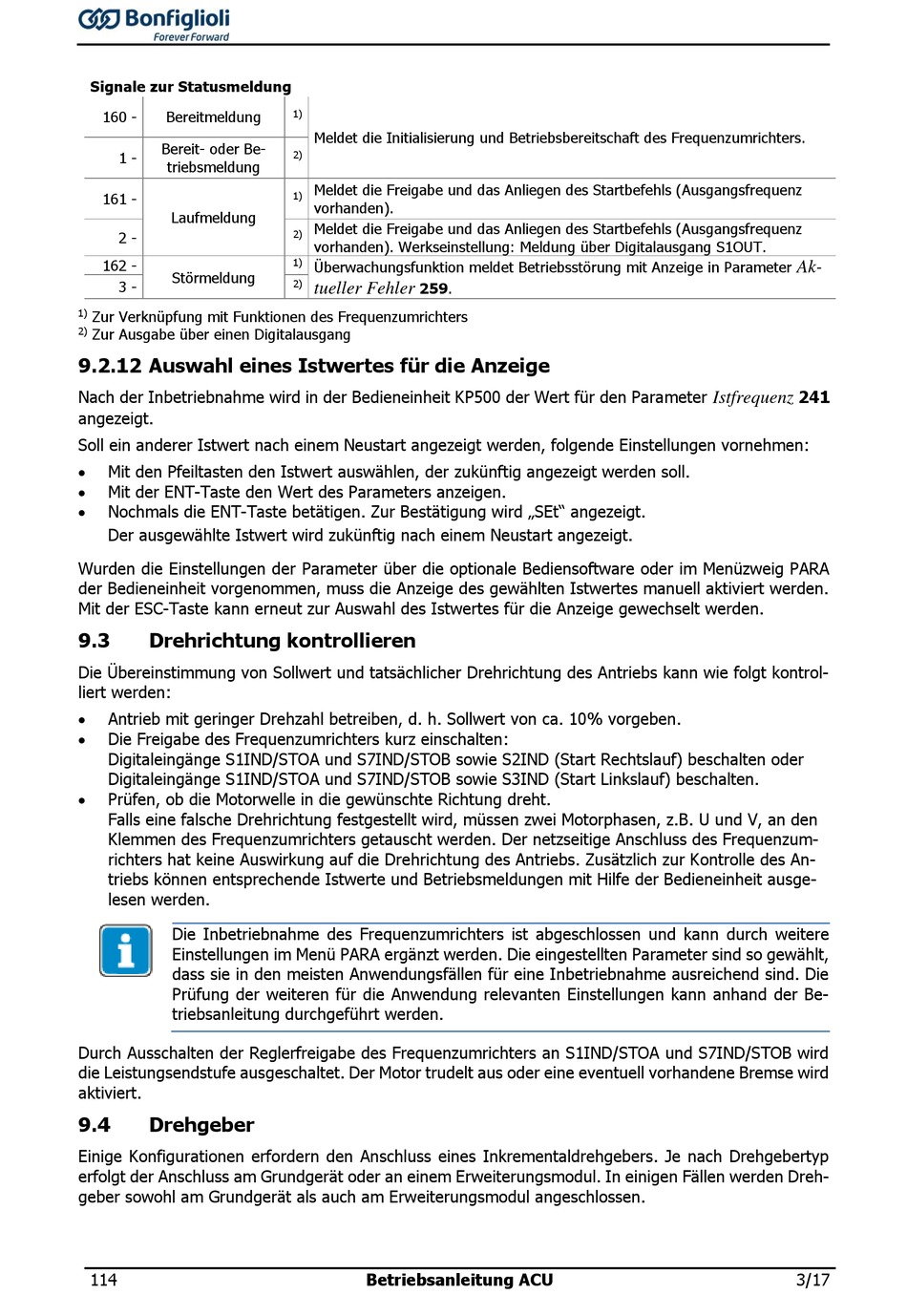

Signale zur Statusmeldung
160 -
Bereitmeldung
Bereit- oder Be-
1 -
triebsmeldung
161 -
Laufmeldung
2 -
162 -
Störmeldung
3 -
1)
Zur Verknüpfung mit Funktionen des Frequenzumrichters
2)
Zur Ausgabe über einen Digitalausgang
9.2.12 Auswahl eines Istwertes für die Anzeige
Nach der Inbetriebnahme wird in der Bedieneinheit KP500 der Wert für den Parameter
angezeigt.
Soll ein anderer Istwert nach einem Neustart angezeigt werden, folgende Einstellungen vornehmen:
Mit den Pfeiltasten den Istwert auswählen, der zukünftig angezeigt werden soll.
Mit der ENT-Taste den Wert des Parameters anzeigen.
Nochmals die ENT-Taste betätigen. Zur Bestätigung wird „SEt" angezeigt.
Der ausgewählte Istwert wird zukünftig nach einem Neustart angezeigt.
Wurden die Einstellungen der Parameter über die optionale Bediensoftware oder im Menüzweig PARA
der Bedieneinheit vorgenommen, muss die Anzeige des gewählten Istwertes manuell aktiviert werden.
Mit der ESC-Taste kann erneut zur Auswahl des Istwertes für die Anzeige gewechselt werden.
9.3
Drehrichtung kontrollieren
Die Übereinstimmung von Sollwert und tatsächlicher Drehrichtung des Antriebs kann wie folgt kontrol-
liert werden:
Antrieb mit geringer Drehzahl betreiben, d. h. Sollwert von ca. 10% vorgeben.
Die Freigabe des Frequenzumrichters kurz einschalten:
Digitaleingänge S1IND/STOA und S7IND/STOB sowie S2IND (Start Rechtslauf) beschalten oder
Digitaleingänge S1IND/STOA und S7IND/STOB sowie S3IND (Start Linkslauf) beschalten.
Prüfen, ob die Motorwelle in die gewünschte Richtung dreht.
Falls eine falsche Drehrichtung festgestellt wird, müssen zwei Motorphasen, z.B. U und V, an den
Klemmen des Frequenzumrichters getauscht werden. Der netzseitige Anschluss des Frequenzum-
richters hat keine Auswirkung auf die Drehrichtung des Antriebs. Zusätzlich zur Kontrolle des An-
triebs können entsprechende Istwerte und Betriebsmeldungen mit Hilfe der Bedieneinheit ausge-
lesen werden.
Die Inbetriebnahme des Frequenzumrichters ist abgeschlossen und kann durch weitere
Einstellungen im Menü PARA ergänzt werden. Die eingestellten Parameter sind so gewählt,
dass sie in den meisten Anwendungsfällen für eine Inbetriebnahme ausreichend sind. Die
Prüfung der weiteren für die Anwendung relevanten Einstellungen kann anhand der Be-
triebsanleitung durchgeführt werden.
Durch Ausschalten der Reglerfreigabe des Frequenzumrichters an S1IND/STOA und S7IND/STOB wird
die Leistungsendstufe ausgeschaltet. Der Motor trudelt aus oder eine eventuell vorhandene Bremse wird
aktiviert.
