Menüstruktur; Hauptmenü - BONFIGLIOLI Active Cube Betriebsanleitung

Display
Status- und Betriebsmeldungen:
E
Warnung vor einem kritischen Betriebsverhalten.
WARN
Fehlerabschaltung mit zugehöriger Meldung.
FAULT
blinkend: signalisiert Betriebsbereitschaft.
RUN
leuchtend: signalisiert den Betrieb und die Freigabe der Endstufe.
aktive Fernsteuerung über Schnittstellenverbindung.
REM
Funktionsumschaltung durch die FUN-Taste.
F
Fünfstellige 7-Segment-Anzeige für Parameterwert und Vorzeichen.
F
Physikalische Einheit zum angezeigten Parameterwert.
G
Aktive Beschleunigungs- oder Verzögerungsrampe.
H
Aktuelle Drehrichtung des Antriebs.
I

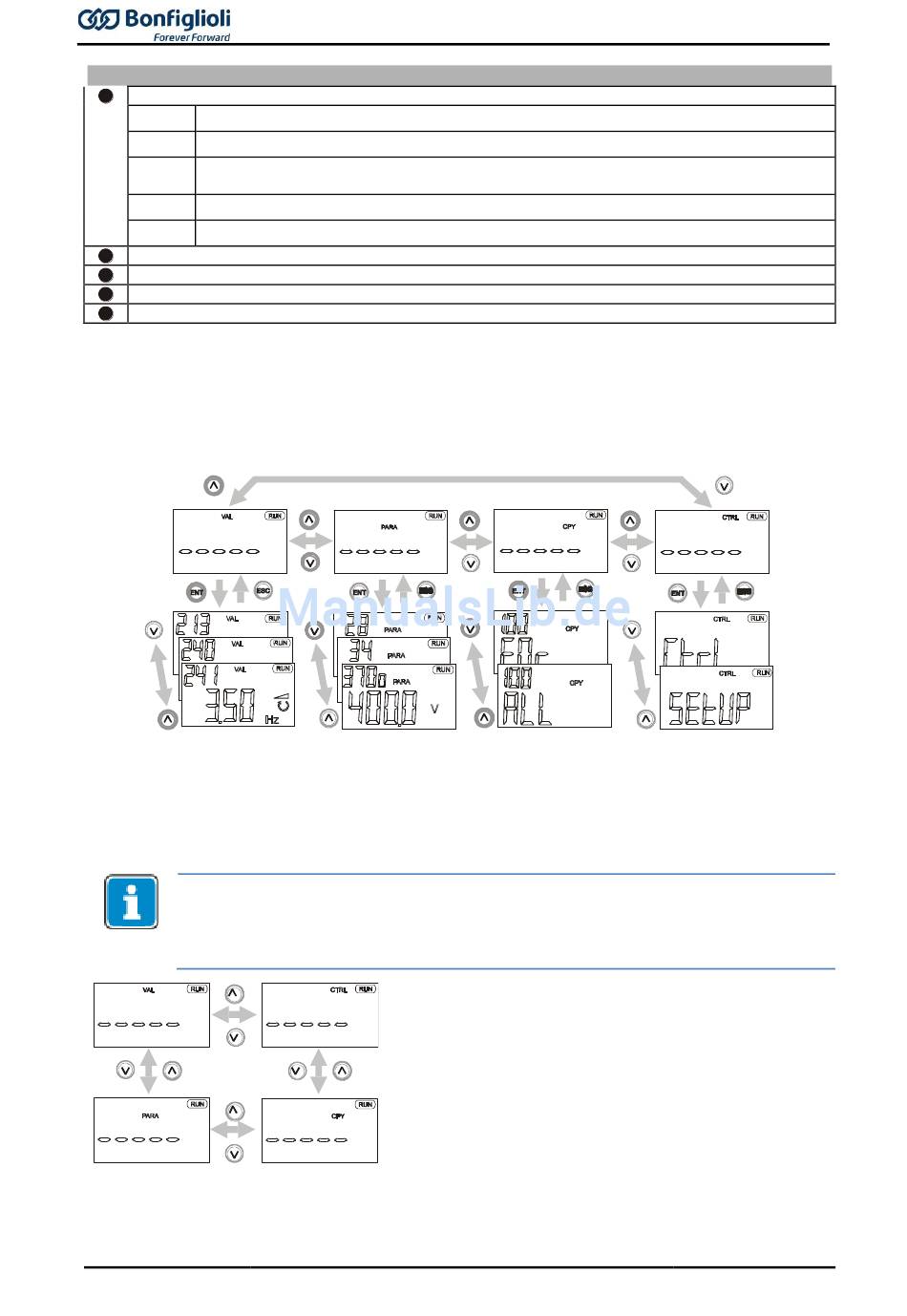

8.1 Menüstruktur
Die Menüstruktur der Bedieneinheit ist entsprechend der grafischen Übersicht angeordnet. Durch die
Pfeiltasten sowie ESC und ENT kann innerhalb des Menüs navigiert werden. Die vollständigen Informa-
tionen sind in der Software gespeichert und ermöglichen die flexible Verwendung der Optionen zur
Parametrierung und Steuerung der Frequenzumrichter.
8.2 Hauptmenü
Die verschiedenen Parameter und Informationen der Frequenzumrichter können mit Hilfe der Bedien-
einheit angezeigt werden. Die verschiedenen Funktionen und Parameter sind in vier Menüzweigen grup-
piert. Innerhalb der Menüstruktur wird durch längeres Drücken oder mehrfaches Betätigen der ESC-
Taste in das Hauptmenü gewechselt.
In der folgenden Beschreibung der Tastenfunktionen bedeutet ein Pluszeichen (+) zwi-
schen den Tastensymbolen gleichzeitiges Betätigen der Tasten.
Ein Komma (,) zwischen den Tastensymbolen bedeutet, die Tasten müssen nacheinander
betätigt werden.
Mit Hilfe der Pfeiltasten wählen Sie den gewünschten Menüzweig. Der gewählte Menüzweig wird im
Display blinkend angezeigt.
94
Menüzweig – VAL
Anzeigen von Istwerten
Menüzweig – PARA
Parameter anzeigen und verändern
Menüzweig – CPY
Kopierfunktion der Parameter
Menüzweig – CTRL
Auswahl von Steuer- und Testfunktionen
