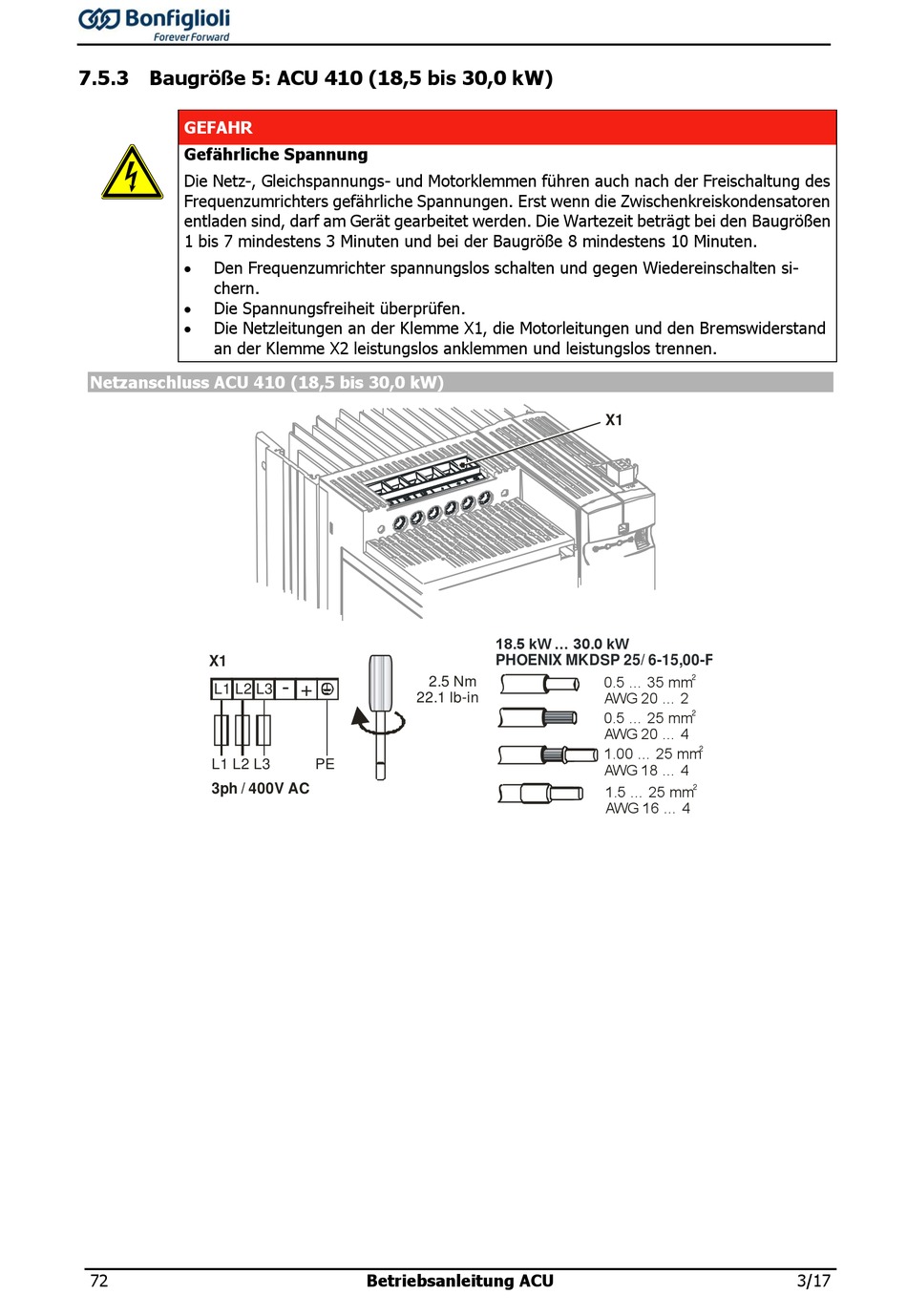

7.5.3 Baugröße 5: ACU 410 (18,5 bis 30,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen. Erst wenn die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den Baugrößen
1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
Netzanschluss ACU 410 (18,5 bis 30,0 kW)
X1
L1 L2 L3
L1 L2 L3
3ph / 400V AC
72
2.5 Nm
-
+
22.1 lb-in
PE
Betriebsanleitung ACU
X1
18.5 kW ... 30.0 kW
PHOENIX MKDSP 25/ 6-15,00-F
0.5 ... 35 mm
AWG 20 ... 2
0.5 ... 25 mm
AWG 20 ... 4
1.00 ... 25 mm
AWG 18 ... 4
1.5 ... 25 mm
AWG 16 ... 4
2
2
2
2
