7.8.9 Konfiguration 510 – Feldorientierte Regelung Synchronmaschine,
drehzahlgeregelt
Für den Betrieb einer Synchronmaschine (Regelverfahren 5xx) ist ein Erweiterungsmodul
EM-RES zur Auswertung von Resolversignalen erforderlich.
Für den Betrieb mit Absolutwertgebern (Hiperface, EnDat2.1, SSI) ist ein Erweiterungsmo-
dul EM-ABS zur Auswertung der Signale erforderlich.
Beachten Sie auch die Betriebsanleitung des Erweiterungsmoduls für den Anschluss des
Resolvers oder Absolutwertgebers.
Die Konfiguration 510 beinhaltet die Funktionen für die drehzahlgeregelte feldorientierte Regelung einer
Synchronmaschine mit Resolverrückführung. Die getrennte Regelung von drehmoment- und flussbil-
dendem Strom ermöglicht eine hohe Antriebsdynamik mit hohem Lastmoment. Die notwendige Resol-
verrückführung führt zu einem exakten Drehzahl- und Drehmomentverhalten.

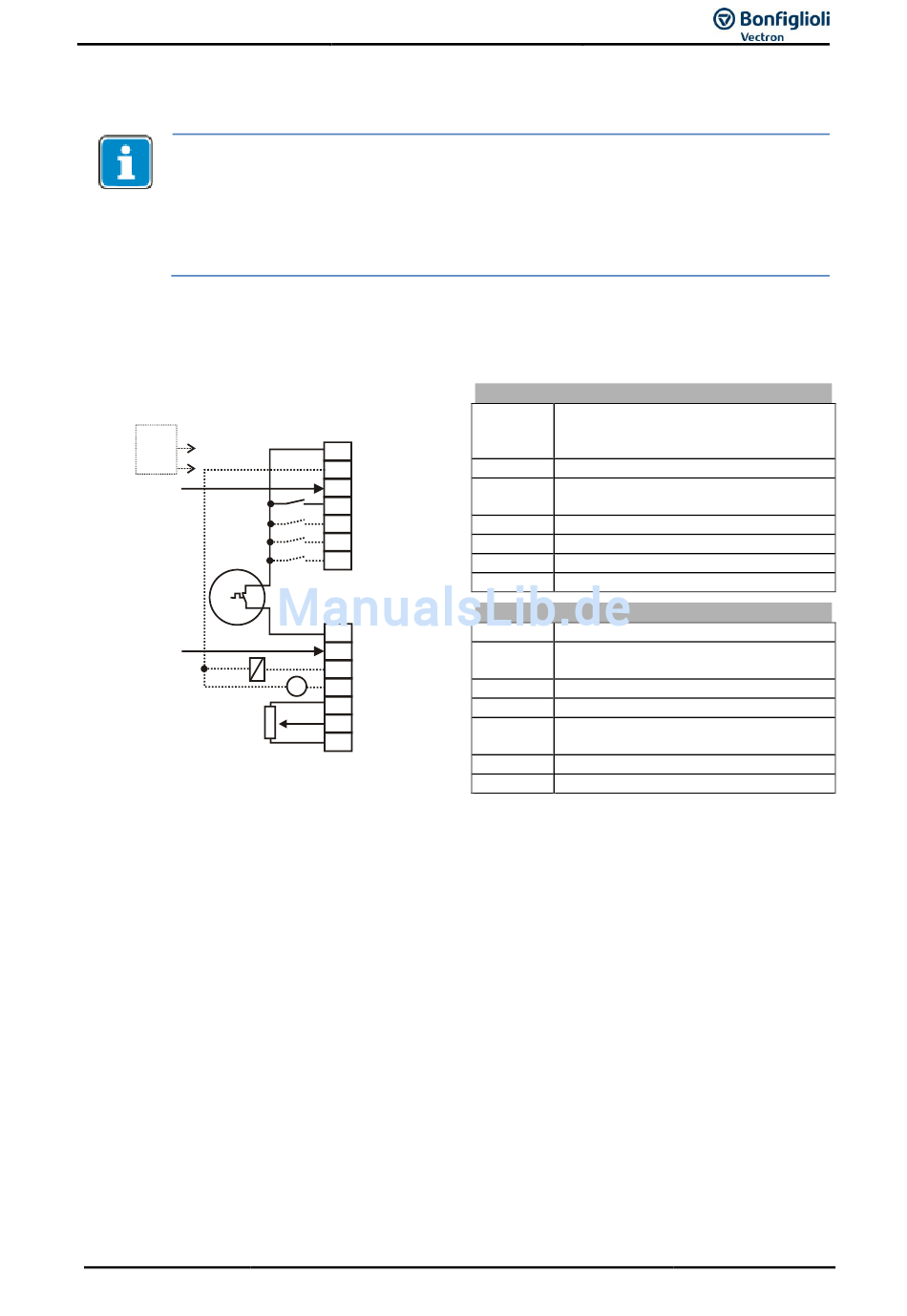

24 V
ext.
STOA
M
STOB
-
3/17
X210A
1 +20 V/180 mA
2 GND 20 V
3
S1IND
4 S2IND
5
S3IND
6
S4IND
7
S5IND
X210B
1 S6IND
S7IND
2
+
S1OUT
3
-
+
MFO1A
V 4
+10 V/4 mA
5
6 MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC 24
V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10V
X210B.7 Masse 10 V
89
