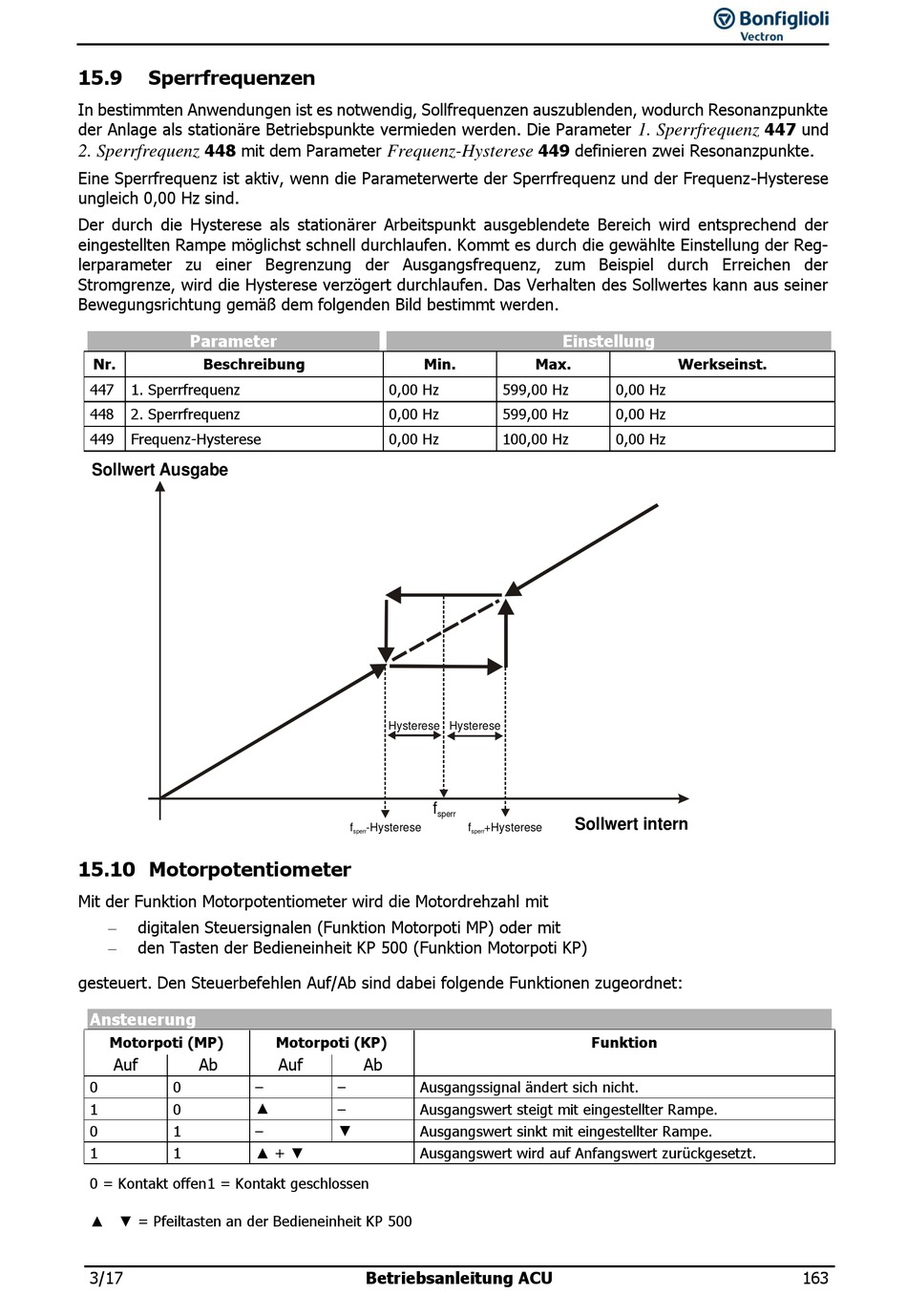

15.9

Sperrfrequenzen

In bestimmten Anwendungen ist es notwendig, Sollfrequenzen auszublenden, wodurch Resonanzpunkte
der Anlage als stationäre Betriebspunkte vermieden werden. Die Parameter
448 mit dem Parameter
2. Sperrfrequenz
Eine Sperrfrequenz ist aktiv, wenn die Parameterwerte der Sperrfrequenz und der Frequenz-Hysterese
ungleich 0,00 Hz sind.
Der durch die Hysterese als stationärer Arbeitspunkt ausgeblendete Bereich wird entsprechend der
eingestellten Rampe möglichst schnell durchlaufen. Kommt es durch die gewählte Einstellung der Reg-
lerparameter zu einer Begrenzung der Ausgangsfrequenz, zum Beispiel durch Erreichen der
Stromgrenze, wird die Hysterese verzögert durchlaufen. Das Verhalten des Sollwertes kann aus seiner
Bewegungsrichtung gemäß dem folgenden Bild bestimmt werden.
Parameter
Nr. Beschreibung
447 1. Sperrfrequenz
448 2. Sperrfrequenz
449 Frequenz-Hysterese
Sollwert Ausgabe

15.10 Motorpotentiometer

Mit der Funktion Motorpotentiometer wird die Motordrehzahl mit
 digitalen Steuersignalen (Funktion Motorpoti MP) oder mit
 den Tasten der Bedieneinheit KP 500 (Funktion Motorpoti KP)
gesteuert. Den Steuerbefehlen Auf/Ab sind dabei folgende Funktionen zugeordnet:

Ansteuerung

Motorpoti (MP)
Auf Ab
0 0
1 0
0 1
1 1
0 = Kontakt offen 1 = Kontakt geschlossen
▲ ▼ = Pfeiltasten an der Bedieneinheit KP 500
3/17
Frequenz-Hysterese
Min.
0,00 Hz
0,00 Hz
0,00 Hz
Hysterese Hysterese
f -Hysterese
sperr
Motorpoti (KP)
Auf Ab
– – Ausgangssignal ändert sich nicht.
– Ausgangswert steigt mit eingestellter Rampe.
▲
– Ausgangswert sinkt mit eingestellter Rampe.
▼
▲ + ▼ Ausgangswert wird auf Anfangswert zurückgesetzt.
Betriebsanleitung ACU
449 definieren zwei Resonanzpunkte.
Einstellung
Max.
599,00 Hz
599,00 Hz
100,00 Hz
f
sperr
Sollwert intern
f +Hysterese
sperr
Funktion
447 und
1. Sperrfrequenz
Werkseinst.
0,00 Hz
0,00 Hz
0,00 Hz
163
